Beschrijving van het apparaat

Veiligheid

Apparaatbeschrij-
ving huis
(7)

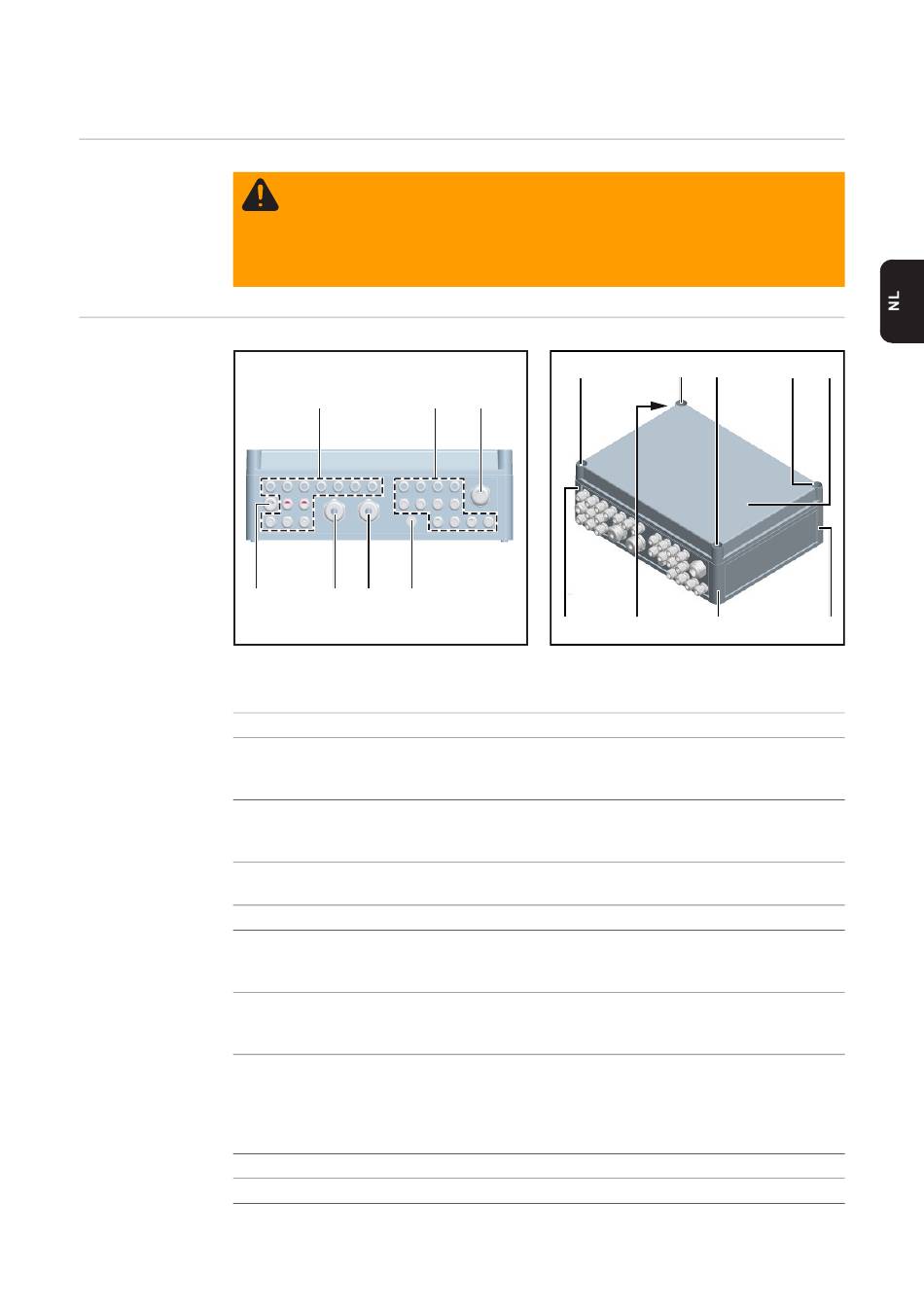

Fronius String Control 100/12 - vooraanzicht
Nr.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
WAARSCHUWING! Onjuiste bediening kan ernstig lichamelijk letsel en materië-
le schade veroorzaken. Beschreven functies pas gebruiken nadat de volgende
documenten volledig zijn gelezen en begrepen:
- deze gebruiksaanwijzing
- alle gebruiksaanwijzingen van de systeemcomponenten, in het bijzonder de
veiligheidsvoorschriften
(1) (2)
(6) (5) (4)
Aanduiding
Kabelingang voor metrische schroefkoppelingen M16
(voor DC-kabels 'IN')
Kabeldiameter 3 - 7 mm
Kabelingang voor metrische schroefkoppelingen M16
(voor DC-kabels 'IN')
Kabeldiameter 3 - 7 mm
Kabelingang voor metrische schroefkoppeling M25
(voor datacommunicatiekabel)
Drukcompensatiemembraan
Kabelingang voor metrische schroefkoppelingen M32
(voor DC-kabels 'OUT')
Kabeldiameter 11 - 21 mm
Kabelingang voor metrische schroefkoppelingen M32
(voor DC-kabels 'OUT')
Kabeldiameter 11 - 21 mm
Kabelingang voor metrische schroefkoppelingen M20
(voor aardingskabel)
Kabeldiameter 8 - 13 mm
Alleen noodzakelijk bij optioneel gebruik van een overspanningsbeveiliging.
Schroef van deksel
Schroef van deksel
(8)
(3)
(16) (15)
Fronius String Control 100/12 - aanzicht schuin van
boven
(9) (10) (11) (12)
(14) (13)
103
