Externe energievoorziening aansluiten

Algemeen

De energievoorziening van de Fronius String Control 100/12 vindt plaats via het Solar Net.
In combinatie met de extra DATCOM-componenten of wanneer de datacommunicatieka-
bels langer zijn dan 100 m, kan de energievoorziening via het Solar Net niet meer voldoen-
de zijn. Voor dergelijke gevallen is een extern netdeel beschikbaar.
Om redenen van toegankelijkheid raadt Fronius aan het externe netdeel zo mogelijk op
een ander DATCOM-component dan de Fronius String Control 100/12 aan te sluiten.
Mocht er echter een eenvoudiger aansluitmogelijkheid beschikbaar zijn, dan kunt u de vol-
gende aanwijzingen volgen voor het aansluiten van het externe netdeel op de Fronius
String Control 100/12.

Veiligheid

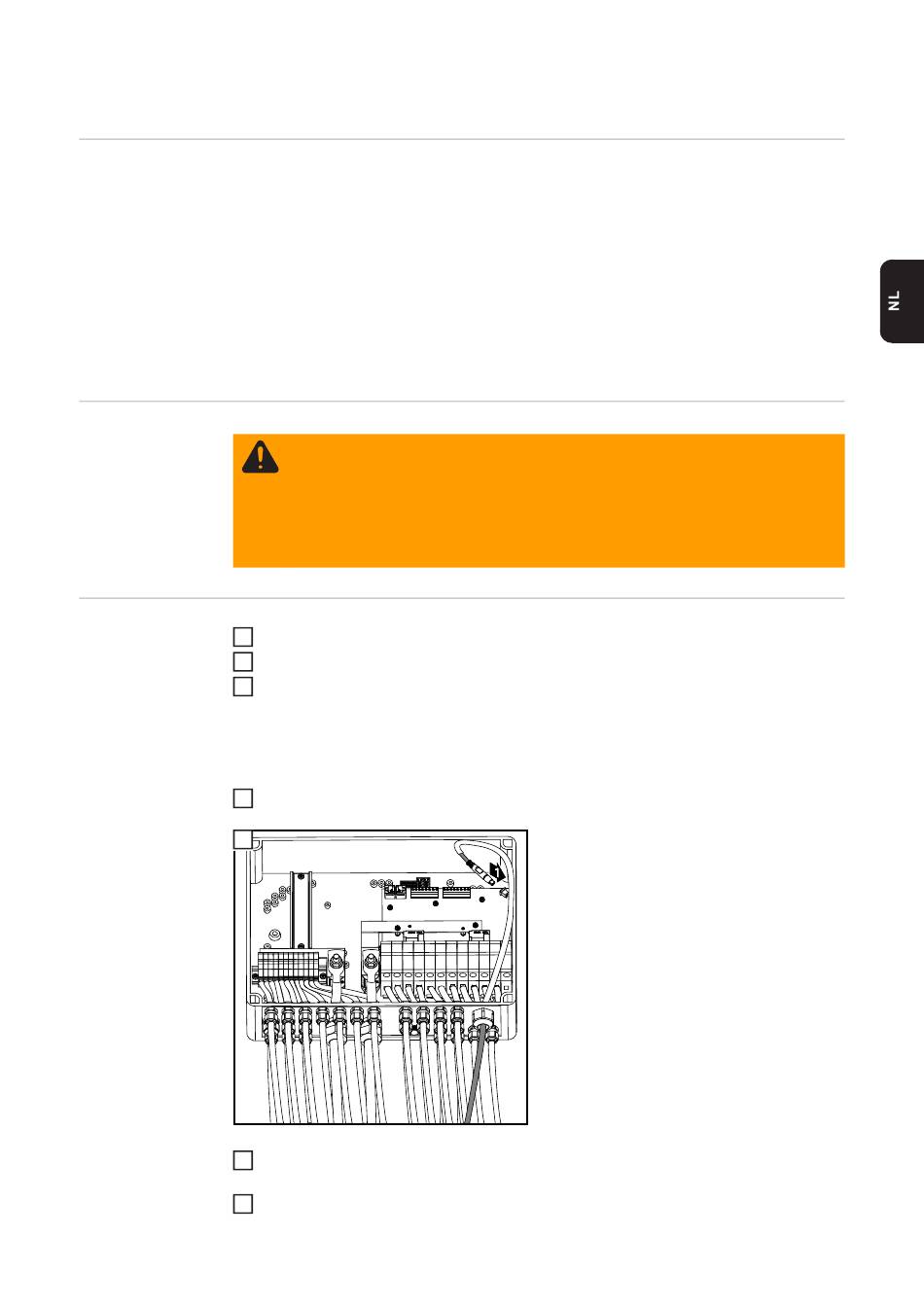

Externe energie-
1
voorziening aan-
2
sluiten
3
BELANGRIJK! De netdeelkabel moet net als de datacommunicatiekabels door een silico-
nenslang worden gevoerd.
4
5
6
7
WAARSCHUWING! Een elektrische schok kan dodelijk zijn. Gevaar door DC-
spanning van de solarmodules.
- Zorg er vóór alle aansluitwerkzaamheden voor dat de ingangszijde en de uit-
gangszijde van het apparaat spanningsvrij zijn!
- Alle aansluitwerkzaamheden mogen uitsluitend door elektro-installateurs
met een licentie worden uitgevoerd!
- Neem de veiligheidsvoorschriften in deze handleiding in acht.
Metrische schroefkoppeling voor de datacommunicatiekabels losdraaien
Rubberen inzetstuk verwijderen
Netdeelkabel op de Fronius String Control 100/12 naar binnen voeren
Netdeelkabel door de siliconenslang voeren
Indien geen opening in het rubberen inzetstuk vrij is, extra opening voor de netdeel-
kabel in het rubberen inzetstuk snijden
Datacommunicatiekabels en netdeelkabel door het rubberen inzetstuk voeren
* Siliconenslang Ø 14 x 420 mm
