Definitionen Für Pci-Riser-Board-Steckplatz; Komponenten Der Systemplatine - HP ProLiant DL60 Gen9 Server Benutzerhandbuch

Definitionen für PCI-Riser-Board-Steckplatz
Steckplatznummer
1
2
3*
* Steckplatz 3 unterstützt auch den optionalen FlexibleLOM-Riser.

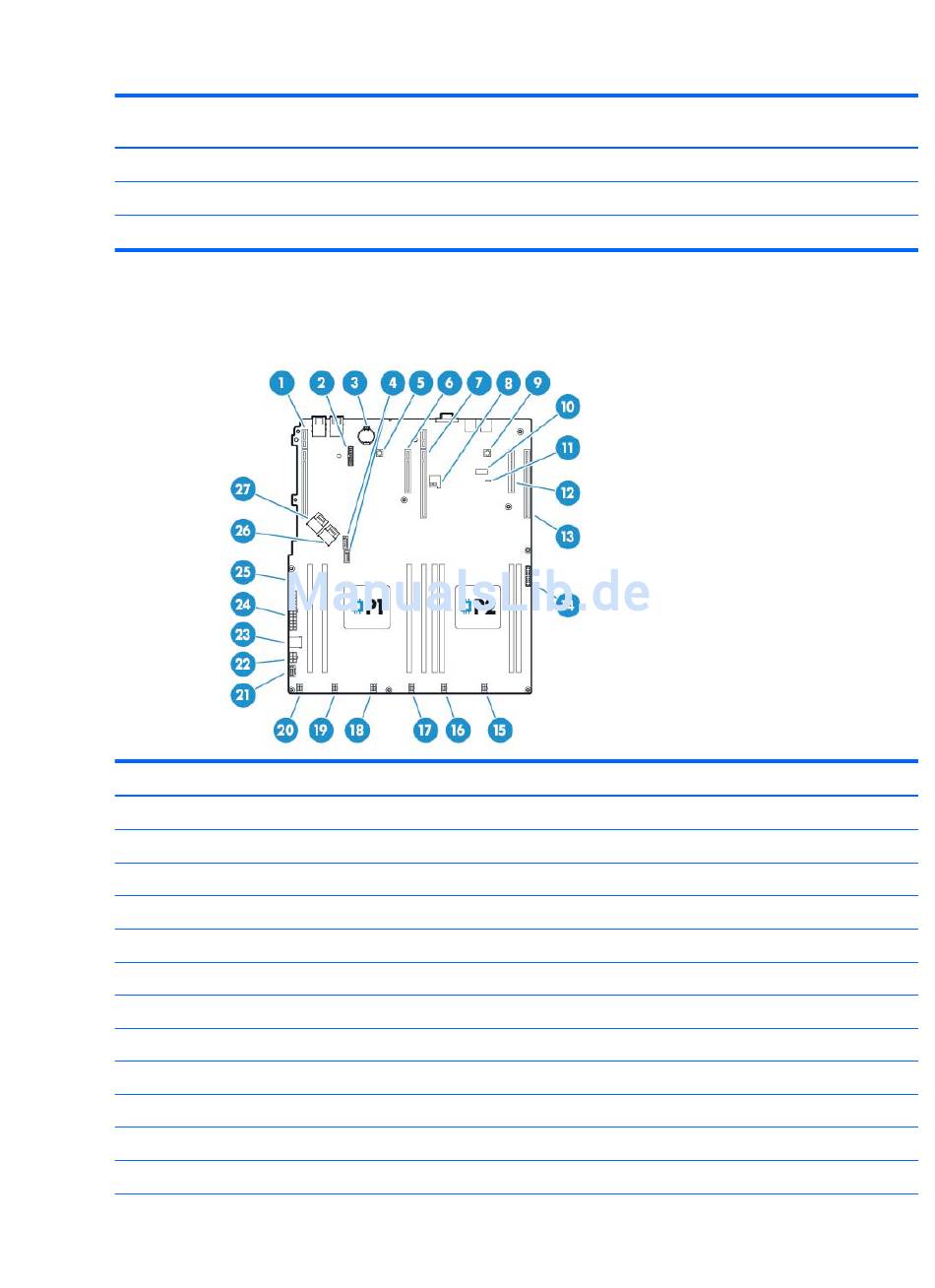

Komponenten der Systemplatine

Nr.
1
2
3
4
5
6
7
8
9
10
11
12
DEWW
Typ Länge
PCIe3 Half (Halbjahr)
PCIe3 Half (Halbjahr)
PCIe3 Half (Halbjahr)
Höhe Anschluss-
Verbindungsbreite
Half (Halbjahr) x16
Half (Halbjahr) x8
Voll x8
Beschreibung
Anschluss für primäres PCIe-Riser-Board*
TPM-Anschluss
Systembatterie/-akku
SATA-Anschluss
Speicher-Notstromanschluss für PCIe-Steckplätze 1 – 2
Reserviert
Anschluss für sekundäres PCIe-Riser-Board*
MicroSD-Steckplatz
Speicher-Notstromanschluss für PCIe-Steckplatz 3
Systemwartungsschalter
NMI-Sockel
Reserviert
Definitionen für PCI-Riser-Board-Steckplatz
Aushandelbare
Verbindungsbreite
x16
x8
x8
5
