Anschluss eines Leistungsverstärkers —Fortsetzung

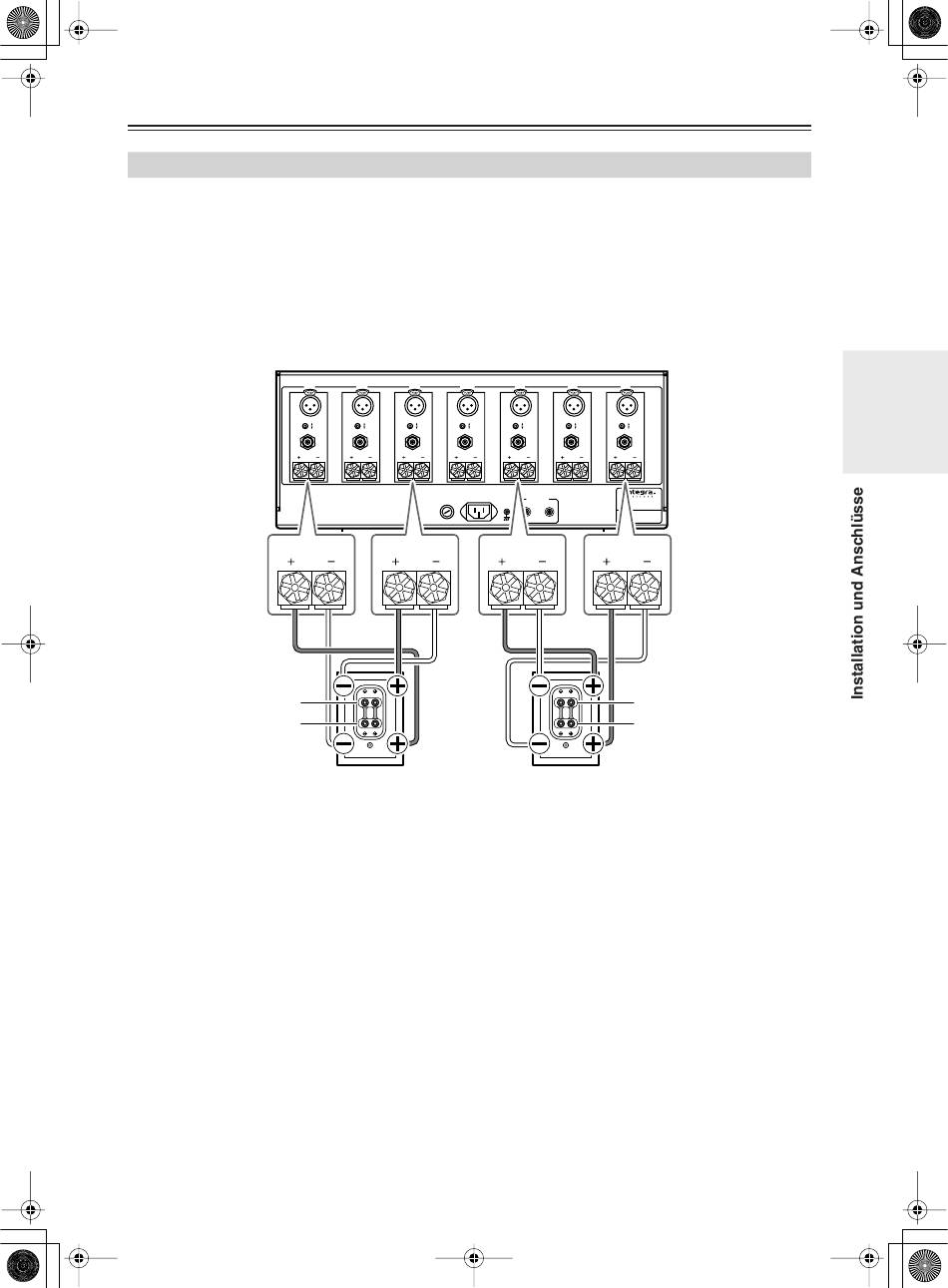

Verwendung des Bi-Amp-Anschlusses
Wenn Sie Bi-Wiring-fähige Lautsprecher als Front-Lautsprecher verwenden, können Sie den Bi-Amp-Anschluss aus-
führen. Bei dieser Anschlussart werden die Anschlüsse der Front- und Surround-Rearlautsprecher auf dem Leistungs-
verstärker jeweils für Hoch- bzw. Tieftöner verwendet. Dieser Anschluss ermöglicht qualitativ hochwertigen Klang
und maximale Höhen- und Bässe-Leistung vom Hoch- und Tieftöner, so dass Ihr Klangerlebnis bereichert wird.
Achtung:
Bei einer Bi-Amp-Verbindung ist darauf zu achten, dass die Brücken zur Verbindung zwischen Hochtonbereich
(Tweeter) und Tieftonbereich (Woofer) entfernt werden müssen.
Die Einstellungen für den Bi-Amp-Anschluss finden Sie auf Seite 92 und 93.
SURROUND BACK
RIGHT
OUTPUT
SURROUND BACK
RIGHT
OUTPUT
Hochtonbereich (Tweeter)
Tieftonbereich (Woofer)
Rechter Lautsprecher
1.
Schließen Sie den (+)-Hochtöneranschluss des rechten Lautsprechers an den Anschluss FRONT RIGHT (+) des
Leistungsverstärkers und den (+)-Tieftöneranschluss des rechten Lautsprechers an den Anschluss SURROUND
BACK RIGHT (+) des Leistungsverstärkers an.
2.
Schließen Sie den (–)-Hochtöneranschluss des rechten Lautsprechers an den Anschluss FRONT RIGHT (–) am
Leistungsverstärker und den (–)-Tieftöneranschluss des rechten Lautsprechers an den Anschluss SURROUND
BACK RIGHT (–) an dem Leistungsverstärker an.
3.
Schließen Sie den (+)-Hochtöneranschluss des linken Lautsprechers an den Anschluss FRONT LEFT (+) des Lei-
stungsverstärkers und den (+)-Tieftöneranschluss des linken Lautsprechers an den Anschluss SURROUND
BACK LEFT (+) des Leistungsverstärkers an.
4.
Schließen Sie den (–)-Hochtöneranschluss des linken Lautsprechers an den Anschluss FRONT LEFT (–) des Lei-
stungsverstärkers und den (–)-Tieftöneranschluss des linken Lautsprechers an den Anschluss SURROUND
BACK LEFT (–) des Leistungsverstärkers an.
Leistungsverstärker
SURROUND
FRONT
RIGHT
RIGHT
CENTER
INPUT
INPUT
INPUT
INPUT
SELECT
SELECT
SELECT
SELECT
OUTPUT
OUTPUT
OUTPUT
SPEAKER IMPEDANCE
4 OHMS MIN. PER EACH
SPEAKER TERMINAL
FUSE
AC INLET
FRONT
RIGHT
OUTPUT
Bi-Wiring-fähige Lautsprecher
FRONT
SURROUND
SURROUND BACK
LEFT
LEFT
LEFT
INPUT
INPUT
INPUT
SELECT
SELECT
SELECT
OUTPUT
OUTPUT
OUTPUT
12V TRIGGER
SEVEN CHANNEL AMPLIFIER
MODEL NO.
RDA-7.1
IN
OUT
FRONT
SURROUND BACK
LEFT
LEFT
OUTPUT
OUTPUT
Hochtonbereich (Tweeter)
Tieftonbereich (Woofer)
Linker Lautsprecher
27
