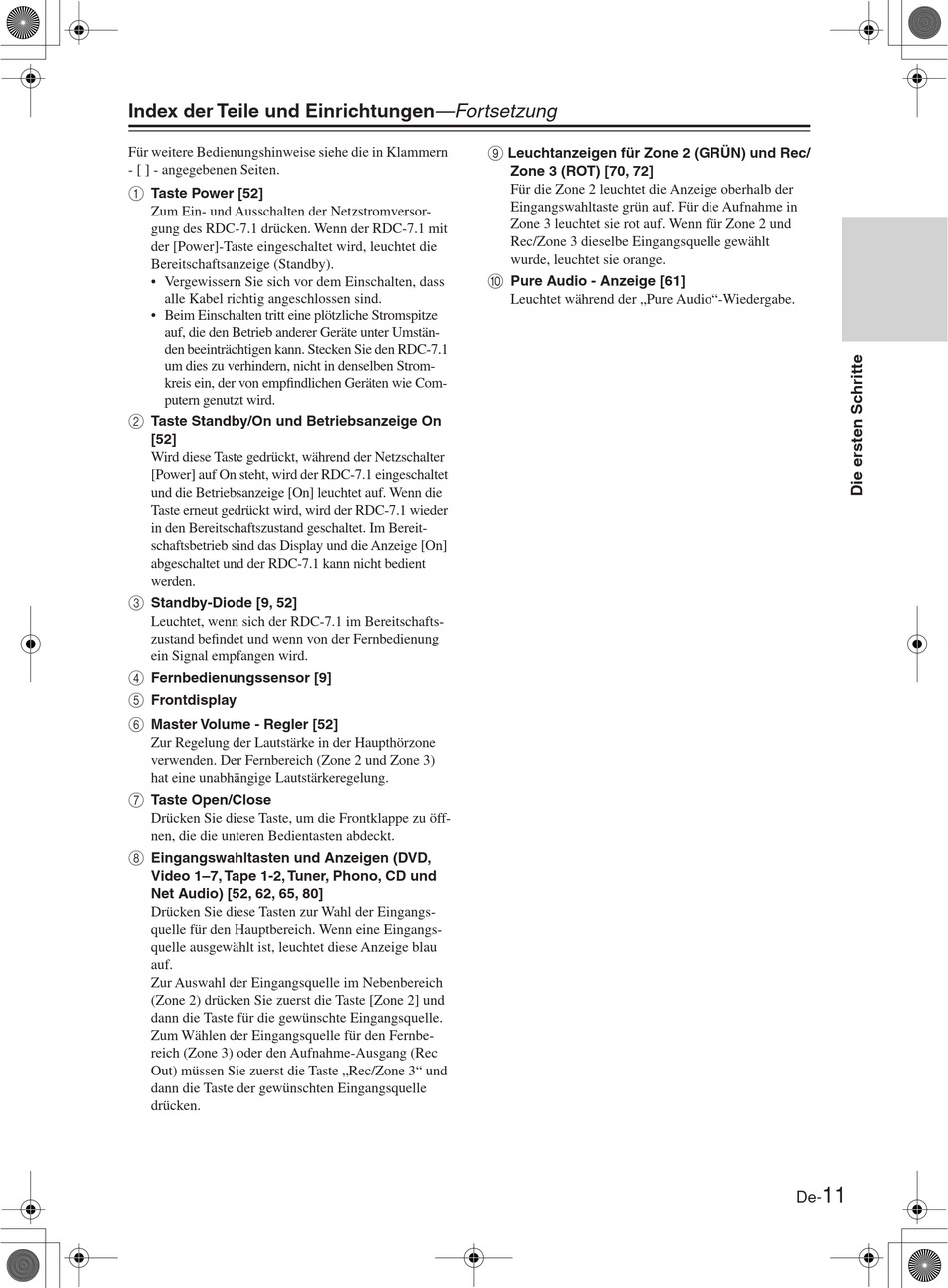

Index der Teile und Einrichtungen —Fortsetzung
Für weitere Bedienungshinweise siehe die in Klammern
- [ ] - angegebenen Seiten.
1
Taste Power [52]
Zum Ein- und Ausschalten der Netzstromversor-
gung des RDC-7.1 drücken. Wenn der RDC-7.1 mit
der [Power]-Taste eingeschaltet wird, leuchtet die
Bereitschaftsanzeige (Standby).
• Vergewissern Sie sich vor dem Einschalten, dass
alle Kabel richtig angeschlossen sind.
• Beim Einschalten tritt eine plötzliche Stromspitze
auf, die den Betrieb anderer Geräte unter Umstän-
den beeinträchtigen kann. Stecken Sie den RDC-7.1
um dies zu verhindern, nicht in denselben Strom-
kreis ein, der von empfindlichen Geräten wie Com-
putern genutzt wird.
2
Taste Standby/On und Betriebsanzeige On
[52]
Wird diese Taste gedrückt, während der Netzschalter
[Power] auf On steht, wird der RDC-7.1 eingeschaltet
und die Betriebsanzeige [On] leuchtet auf. Wenn die
Taste erneut gedrückt wird, wird der RDC-7.1 wieder
in den Bereitschaftszustand geschaltet. Im Bereit-
schaftsbetrieb sind das Display und die Anzeige [On]
abgeschaltet und der RDC-7.1 kann nicht bedient
werden.
3
Standby-Diode [9, 52]
Leuchtet, wenn sich der RDC-7.1 im Bereitschafts-
zustand befindet und wenn von der Fernbedienung
ein Signal empfangen wird.
4
Fernbedienungssensor [9]
5
Frontdisplay
6
Master Volume - Regler [52]
Zur Regelung der Lautstärke in der Haupthörzone
verwenden. Der Fernbereich (Zone 2 und Zone 3)
hat eine unabhängige Lautstärkeregelung.
7
Taste Open/Close
Drücken Sie diese Taste, um die Frontklappe zu öff-
nen, die die unteren Bedientasten abdeckt.
8
Eingangswahltasten und Anzeigen (DVD,
Video 1–7, Tape 1-2, Tuner, Phono, CD und
Net Audio) [52, 62, 65, 80]
Drücken Sie diese Tasten zur Wahl der Eingangs-
quelle für den Hauptbereich. Wenn eine Eingangs-
quelle ausgewählt ist, leuchtet diese Anzeige blau
auf.
Zur Auswahl der Eingangsquelle im Nebenbereich
(Zone 2) drücken Sie zuerst die Taste [Zone 2] und
dann die Taste für die gewünschte Eingangsquelle.
Zum Wählen der Eingangsquelle für den Fernbe-
reich (Zone 3) oder den Aufnahme-Ausgang (Rec
Out) müssen Sie zuerst die Taste „Rec/Zone 3" und
dann die Taste der gewünschten Eingangsquelle
drücken.
9
Leuchtanzeigen für Zone 2 (GRÜN) und Rec/
Zone 3 (ROT) [70, 72]
Für die Zone 2 leuchtet die Anzeige oberhalb der
Eingangswahltaste grün auf. Für die Aufnahme in
Zone 3 leuchtet sie rot auf. Wenn für Zone 2 und
Rec/Zone 3 dieselbe Eingangsquelle gewählt
wurde, leuchtet sie orange.
0
Pure Audio - Anzeige [61]
Leuchtet während der „Pure Audio"-Wiedergabe.
11
