Anschließen von AV-Geräten —Fortsetzung
Anschließen eines Aufnahmegerätes wie MD-Rekorder, DAT-Deck, CD-Rekorder
oder Kassettendeck
• Stellen Sie Verbindungen mit analogen oder digitalen Anschlüssen her, wenn Sie einen MD-Rekorder, ein DAT-
Deck oder einen CD-Rekorder an den RDC-7.1 anschließen. Schlagen Sie auf Seite 30 nach, welches Verfahren zur
korrekten Herstellung einer Verbindung empfohlen wird, bevor Sie mit der Arbeit beginnen.
• Schließen Sie ein Kassettendeck oder ein DAT-Deck an den Kanal TAPE1 und einen MD- oder CD-Rekorder an
TAPE 2 an.
• Verwenden Sie bitte ausschließlich analoge Audioanschlüsse, um ein Kassettendeck an den RDC-7.1 anzuschließen.
In den Anfangseinstellungen ist den Anschlüssen dieses Gerätes kein REC-Anschluss an dem Kassettendeck zugeord-
net. Um diese Zuordnung herzustellen, verbinden Sie den REC -Anschluss an dem Kassettendeck mit einem der
Anschlüsse im Feld AUDIO OUT 1 bis 5 und schalten diesen Anschluss im Untermenü „Audio Output Assign" auf
„Tape 1 Rec Out" (siehe Seite 95). Darüber hinaus können Sie die Eingangsquelle „TAPE2" auf MD oder CDR schal-
ten. Drücken Sie dazu die Taste [Tape 2] auf der Frontplatte, um „TAPE 2" einzublenden. Drücken Sie dann erneut
die Taste [Tape 2] und halten Sie diese drei Sekunden lang gedrückt. Auf diese Weise wird die Displayanzeige auf
„MD" umgeschaltet. Wenn Sie eine Umstellung auf „CDR" einstellen möchten, geben Sie die Taste kurz einmal frei,
drücken dann erneut diese Taste und halten diese erneut für drei Sekunden lang gedrückt. Mit diesem Verfahren kön-
nen Sie einen MD- oder CD-Rekorder von Onkyo mit der Fernbedienung dieses Gerätes steuern (bitte beachten Sie,
dass eine -Verbindung erforderlich ist).
• Denken Sie daran, den Audioeingang zu konfigurieren, wenn Sie andere Anschlüsse für die Verbindung verwenden.
Die Zuweisung erfolgt im Untermenü Audio Assign (Seite 98), während der Audioausgang im Untermenü Audio
Output Assign (siehe Seite 95) konfiguriert wird.
• Sie können den Displaynamen für die Eingangsquelle ändern, d.h. das aktuell angeschlossene Gerät umbenennen
(siehe Seite 101).
• Wenn Sie eine analoge Aufzeichnung eines Audiosignals aufnehmen möchten oder Ihre
RESEARCH-Produkte über
gnal-Verbindungen legen. Verbinden Sie die Audioausgänge an dem Quellgerät durch ein analoges Audiokabel
(Cinch/Phono) mit den Eingängen AUDIO IN am RDC-7.1.

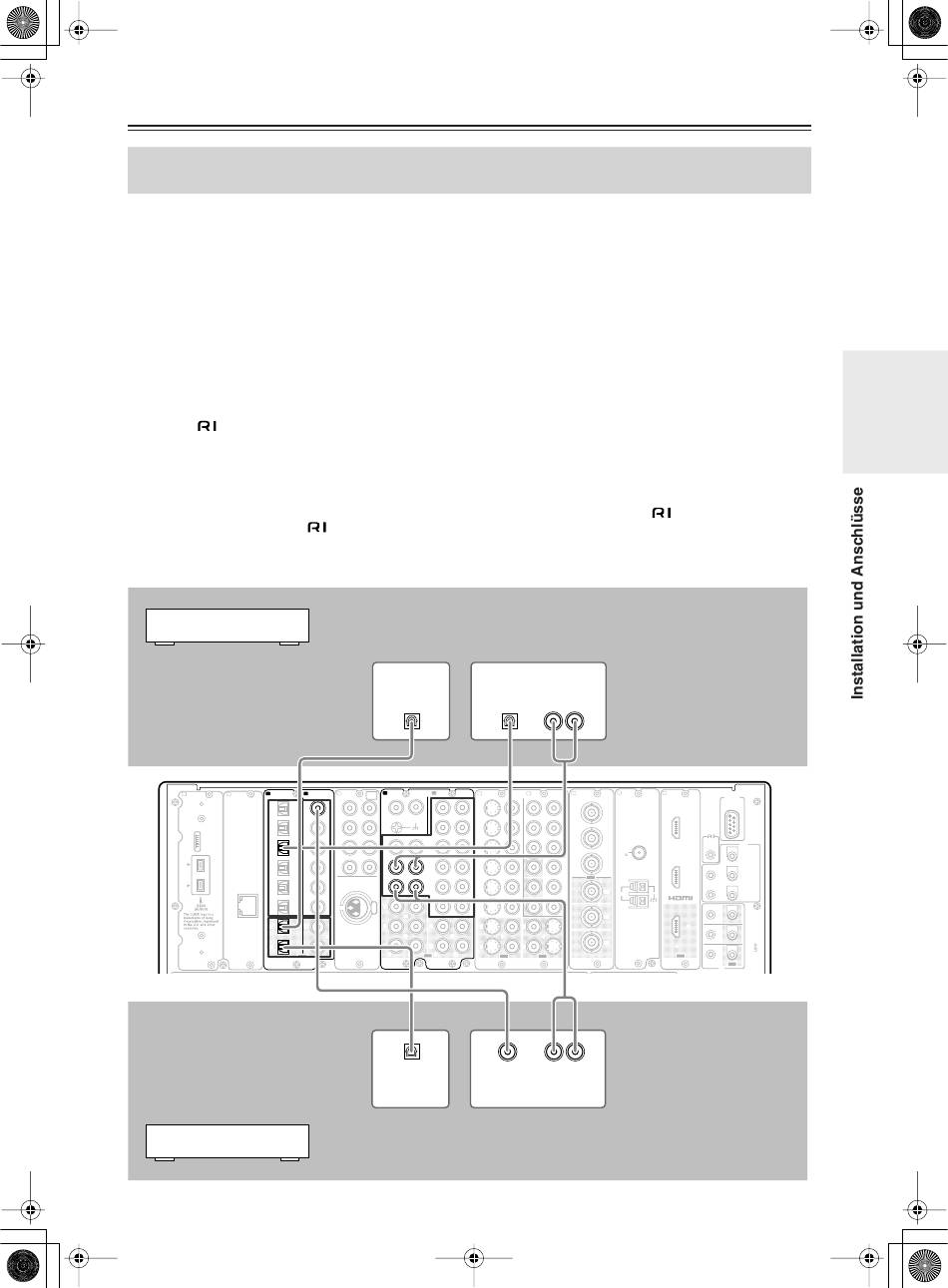

Anschlussbeispiele mit TAPE 1 als Eingang
Kassetten- oder DAT-Deck
Wenn Sie eine Verbindung zu anderen
digitalen Audioanschlüssen oder zu ande-
ren analogen Audioausgängen herstellen,
müssen die Einstellungen für die Audio-
ausgänge entsprechend konfiguriert wer-
den, und zwar im Untermenü „Audio
Output Assign" (siehe Seite 95).
A B C DIGITAL IN D
OPTICAL
1 1
2 2
"Net-Tune"
3 3
is a trademark of
Onkyo Corporation.
4 4
ETHERNET
5 5
( Net-Tune )
6 6
1 1
2 2
OUT
Wenn Sie eine Verbindung zu anderen
digitalen Audioanschlüssen oder zu ande-
ren analogen Audioausgängen herstellen,
müssen die Einstellungen für die Audio-
ausgänge entsprechend konfiguriert wer-
den, und zwar im Untermenü „Audio
Output Assign" (siehe Seite 95).
MD- oder CD-Rekorder
Anschlussbeispiele mit TAPE 2 als Eingang
-Verbindungen mit dem RDC-7.1 betreiben möchten, müssen Sie analoge Audiosi-
AUDIO IN AUDIO OUT
DIGITAL
OPTICAL
F AUDIO IN G
DIGITAL IN E MULTI H S VIDEO
- CH
COAXIAL R L R L
IN 1
FR
FL
PH 4 1
SUB C
5
2
GND
SR SL R L
1 6
3
SBR SBL
2 7 4
3 8 5
1 9 6
2 4
1
DIGITAL IN DIGITAL IN
( ( BALANCED BALANCED ) )
AES / EBU AES / EBU
3 5 2
R
R L L
OUT
S VIDEO
( ASSIGNABLE )
AUDIO IN AUDIO OUT
DIGITAL
OPTICAL
Wenn Sie einen Anschluss zu ande-
ren Audioanschlüssen im selben
Anschlussfeld legen, müssen die
AUDIO OUT
Einstellungen für die Audioeingänge
DIGITAL ANALOG
OPTICAL
R L entsprechend konfiguriert werden,
und zwar im Untermenü „Audio
Assign" (siehe Seite 98).
COMPONENT J K
VIDEO I L
VIDEO
IN IN IN 1
IN 2
COMPONENT VIDEO ANTENNA
IN
( HD/BNC )
Y
Y
P
B
P
B
HDMI, the HDMI logo
P R is a trademark
FM
or registered
75 trademarks of HDMI
OUT 1 IN 3
Licensing LLC.
P R
Y
OUT
P
B
Y
AM
P
R
P
B
3
P
R
4
OUT OUT
VIDEO VIDEO S VIDEO
( ASSIGNABLE ) SINGLE (
Wenn Sie einen Anschluss zu
anderen Audioanschlüssen im sel-
ben Anschlussfeld legen, müssen
die Einstellungen für die Audio-
R L
eingänge entsprechend konfigu-
AUDIO OUT
DIGITAL
riert werden, und zwar im
COAXIAL ANALOG
Untermenü „Audio Assign" (siehe
Seite 98).
-kompatiblen Integra-
RS 232
HDMI
IN 1
REMOTE
12V
CONTROL
TRIGGER
OUT
A
200mA MAX.
IN 2
B
100mA MAX.
C
100mA MAX.
D
100mA MAX.
E
100mA MAX.
MAIN
ZONE 2
ZONE 3
OUT
IN
OUT
IR
AC INLET
)
39
