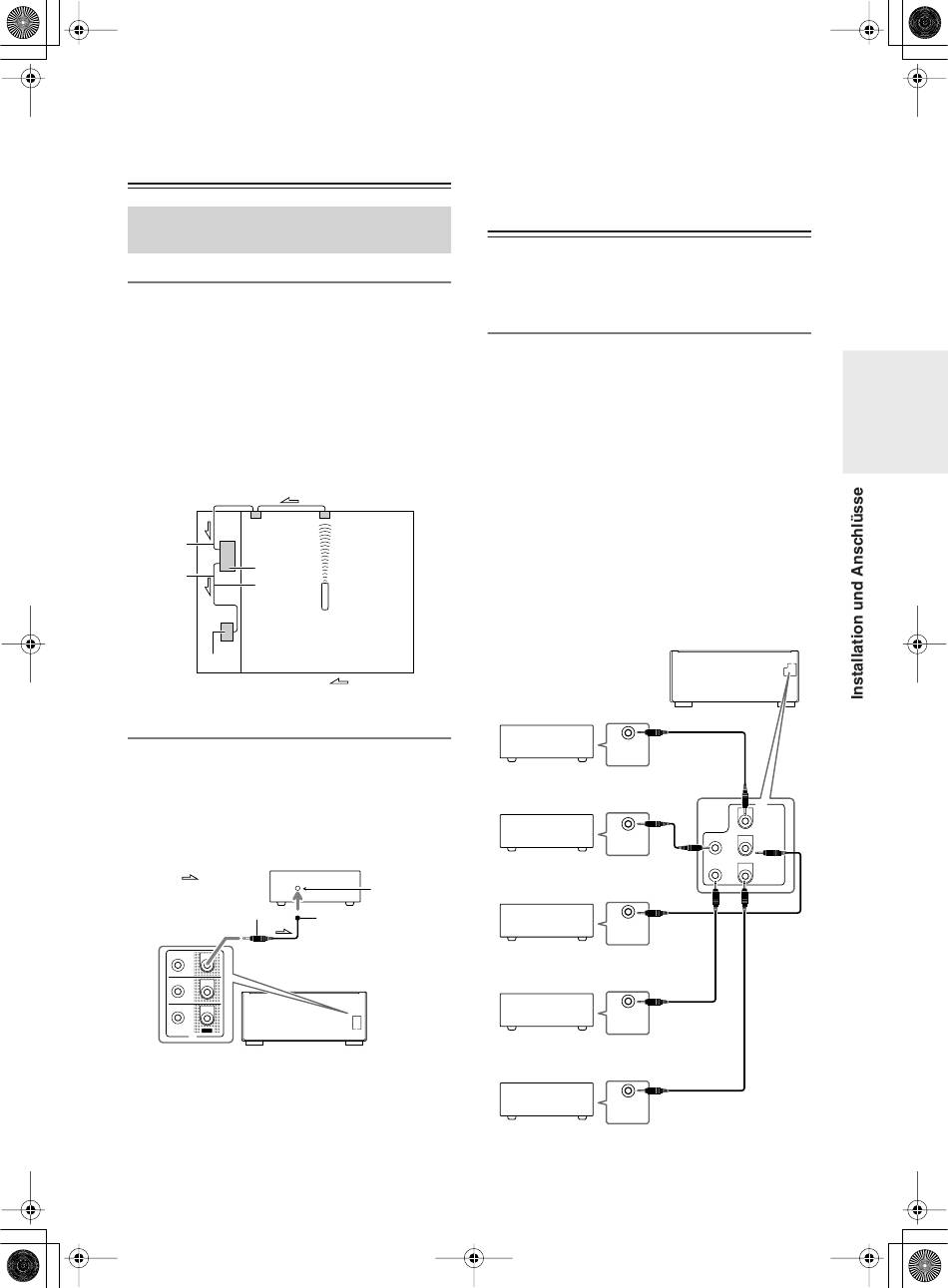

Wenn das Signal der Fernbedienung
andere Geräte nicht erreicht
Effiziente Ausrichtung des Sensors
In diesem Fall benötigen Sie einen im Handel erhältli-
chen IR-Emitter. Schließen Sie den IR-Emitter mit
einem Ministecker an den IR OUT–Anschluss am
RDC-7.1 an und stellen Sie diesen dann auf den Fern-
sensor des Geräts oder gegenüber davon auf. Wenn der
IR-Emitter angeschlossen ist, wird nur der Signalein-
gang zum IR IN–Anschluss am IR OUT–Anschluss
ausgegeben. Der Signaleingang vom Fernsensor auf der
Frontseite des RDC-7.1 erzeugt keine Ausgabe am
Anschluss IR OUT.
Verteiler-
block
IR IN
RDC-7.1
IR OUT
Infrarot-
Emitter
Fernbedienung
Sonstiges
Gerät
Herstellen von Sensorverbindungen
Wenn Sie den IR- Receiver im Haupthörbereich aufstel-
len, schließen Sie das Kabel vom Verteilerblock an die
IR OUT MAIN Buchse an. Wenn Sie den IR-Receiver
im Fernbereich aufstellen, schließen Sie das Kabel vom
Verteilerblock entweder an die Anschlussbuchse für
ZONE 2 oder ZONE 3 an.
Anderes Gerät
: Signalfluss
Miniklinkenstecker
Infrarot-Emitter
MAIN
ZONE 2
ZONE 3
IN OUT
IR
RDC-7.1
Die Verwendung eines
externen Gerätes mit
12V Trigger Buchse
– Für alle Modelle, außer USA und
Kanada –
Mit dem Ausgangssignal von der 12V TRIGGER OUT
Anschlussbuchse des RDC-7.1 können angeschlossene
AV-Geräte automatisch eingeschaltet werden.
Herstellen einer Verbindung
Verbinden Sie den 12V TRIGGER OUT-Ausgang mit
dem RDC-7.1 12V TRIGGER IN-Eingang der anderen
Geräte. Jeder 12V TRIGGER OUT-Ausgang kann an
die Geräte angeschlossen werden, unabhängig davon,
ob diese in der Haupthörzone, oder in Zone 2 bzw. Zone
3 aufgestellt sind.
Der RDC-7.1 hat fünf 12V TRIGGER OUT-Ausgänge
und die maximale Stromaufnahme für den Anschluss ist
folgende:
A: 200 mA
IR-Empfänger
B, C, D und E: 100 mA
Nach Herstellung der Verbindungen erfolgt die Assozia-
tion zwischen Räumen (Zonen) und dem Gerät, das ein-
geschaltet werden soll (nähere Hinweise hierzu finden
Sie in den Abschnitten „12 V Trigger Assign" unter
„Input Setup" auf Seite 102).
: Signalfluss
Fernbedie-
nungssensor
Emitter
Gerät A
12V TRIGGER
IN
200mA MAX.
Gerät B
12V TRIGGER
IN
100mA MAX.
Gerät C
12V TRIGGER
IN
100mA MAX.
Gerät D
12V TRIGGER
IN
100mA MAX.
Gerät E
12V TRIGGER
IN
100mA MAX.
12V
TRIGGER
OUT
A
200mA MAX.
B
100mA MAX.
C
100mA MAX.
D
100mA MAX.
E
100mA MAX.
