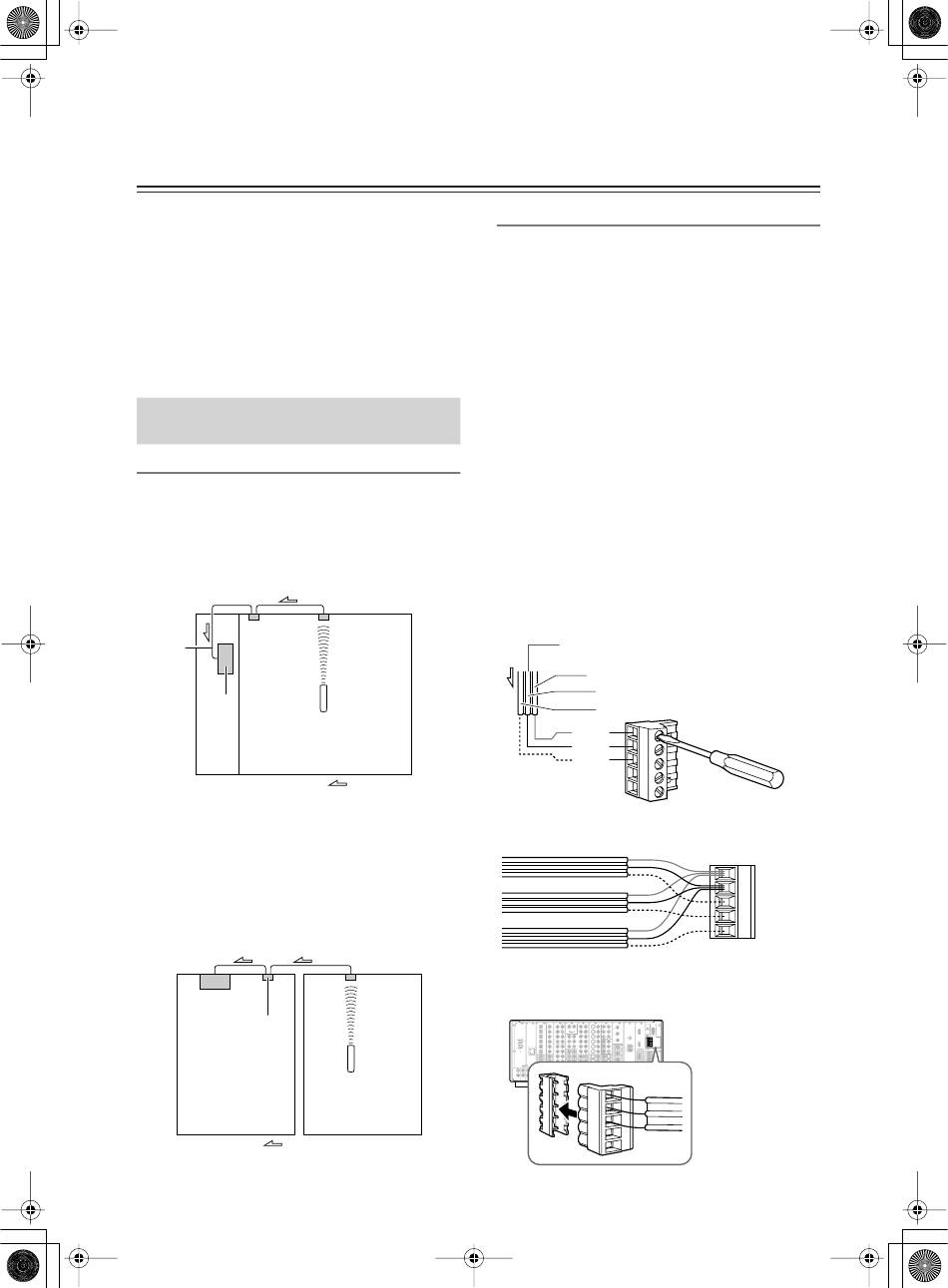

Anschluss von Geräten, die von den Signalen der
Fernbedienung (IR IN) nicht erreicht werden
– Modelle für die USA und Kanada –
Um die Fernbedienung zur Steuerung des RDC-7.1
aus dem Fernbereich verwenden zu können, müssen
Sie ein Multiroom-System (separat erhältlich) wie
das im Folgenden aufgelistete System einrichten:
• Multiroom-Systeme, wie die von Niles
®
Xantech hergestellten
RF-Receiver können mit einer Fernbedienung dazu ver-
wendet werden, den RDC-7.1 von einem Fernbereich
aus zu steuern. Für die Verwendung eines RF-Receivers,
muss das Übertragungssignalformat auf „RF" eingestellt
sein (siehe Seite 141 für Einzelheiten).
Wenn das Signal der Fernbedienung
den Sensor des RDC-7.1 nicht erreicht
Effiziente Ausrichtung des Sensors
Beispiel für denHauptbereich
Wenn der RDC-7.1 in einem Schrank oder einem anderen
Möbel untergebracht ist, in das der IR-Lichtstrahl der Fern-
bedienung nicht eindringen kann, dann ist die Bedienung
mit der Fernbedienung nicht möglich. In diesem Fall müs-
sen Sie einen Fernsensor außerhalb des Möbels installieren,
damit das IR-Licht der Fernbedienung empfangen wird.
Verteiler-
block
IR IN
RDC-7.1
Im
Schrank
Anschließen der Fernbereichslautsprecher (Zone 2/
Zone 3)
Der Eingang IR IN erlaubt es Ihnen, den RDC-7.1 mit
der Fernbedienung zu steuern, während Sie sich im
Fernbereich (Zone 2/Zone 3) aufhalten, und zwar auch
dann, wenn sich dieser Fernbereich auf der dem Haupt-
bereich gegenüberliegenden Gebäudeseite befindet. Das
Schaltbild unten zeigt Ihnen, wie die Anschlüsse für den
Fernbereich auszuführen sind.
Zu IR IN
RDC-7.1
Verteiler-
block
Hauptbereich
46
De-
®
und
IR-Empfänger
Fernbedienung
Hauptbereich
: Signalfluss
IR-Empfänger
Fernbedienung
Zone 2/Zone 3-Raum
: Signalfluss
Effektives Herstellen von Sensorverbindungen
Verwenden Sie für den Anschluss eines Multiroom-
Systems den Phoenix-Steckverbinder für IR-Verbindun-
gen (den kleineren), der im Lieferumfang des RDC-7.1
enthalten ist.
Schließen Sie das Bandkabel vom Verteilerblock an den
Phoenix-Steckverbinder für IR-Verbindung an.
1. Verwenden Sie einen flachen Schraubendreher, um die
Schrauben zur Öffnung der Verschlusskappe zu lösen.
2. Schließen Sie das weiße Kabel an den Anschluss
MAIN, ZONE 2 oder ZONE 3 an, je nachdem in wel-
chen Raum Sie das Multiroom-System verwenden
möchten; schließen Sie dann die Verschlusskappe.
3. Schließen Sie das rote Kabel an dem +12V-
Anschluss an; schließen Sie dann die Verschlus-
skappe. Falls Sie mehr als ein Multiroom-System in
verschiedenen Räumen verwenden möchten, z.B. im
Haupthörbereich und im Zone 2, schließen Sie alle
roten Kabel zusammen an den +12V-Anschluss.
4. Schließen Sie das schwarze Kabel an dem GND-
Anschluss an; schließen Sie dann die Verschlus-
skappe. Falls Sie mehr als ein Multiroom-System in
verschiedenen Räumen verwenden möchten, z.B. im
Haupthörbereich und im Zone 2, schließen Sie alle
schwarzen Kabel zusammen an dem GND-
Anschluss an.
Bandkabel
Rot
Schwarz
Weiß
+12V
GND
IN
Wenn das Multiroom-System für alle Räume verwen-
det werden soll
Vom Hauptbereich
Rot
Weiß
ZONE 2
Rot
Weiß
ZONE 3
Rot
Weiß
5. Verbinden Sie den Phoenix-Steckverbinder, wie in
unten stehender Abbildung dargestellt, fest mit der
IR IN-Buchse an dem RDC-7.1.
COMPONENT
A B C DIGITAL IN D DIGITAL IN E MULTI - CH F R L AUDIO IN G R L H S VIDEO VIDEO I VIDEO J K L
OPTICAL COAXIAL FR FL IN 1 IN IN IN 1 IN 2 COMPONENT VIDEO ANTENNA HDMI 12 V RS 232
IN 4 TRIGGER
1 1 PH 4 1 Y OUT
Y
E
SUB C IN 1
2 2 5 2 P B
GND
B P
SR SL R L
"Net-Tune" 3 3 1 6 3 R P is a trademark HDMI, the HDMI logo
is a trademark of FM or registered IR IN
Onkyo Corporation. 75 trademarks of HDMI 12 V DC PWR SUPPLY +
SBR SBL OUT 1 IN 3 Licensing LLC. 20mA MAX.
P R GND
4 4 2 7 4 Y IN 2
MAIN
S400
FR FL OUT ZONE 2
ZONE 3
ETHERNET 5 5 3 8 5 P B
( Net-Tune ) Y
AM 12 V
AUDIO SUB C TRIGGER OUT
6 6 1 9 6 P R
200mA MAX. A
The i.LINK logo is a B P
trademarks of Sony SR SL B 100mA MAX.
Corporation, registered C
in the U.S. and other countries. 1 1 2 4 1 3 100mA MAX.
GND
SBR SBL P R D
100mA MAX.
2 2 3 5 2 4 TOTAL E
100mA MAX.
R L OUT R L OUT OUT OUT
OUT
- CH MULTI S VIDEO VIDEO VIDEO S VIDEO
IN 2
( ASSIGNABLE ) ASSIGNABLE ( ) ( SINGLE ) AC INLET
L L L L
CENTER SINGLE ( ) CENTER
R R R R
FRONT SUB SUB
WOOFER SURR SURR BACK SUBWOOFER SURR BACK R SURR R FRONT R CENTER FRONT L SURR L SURR BACK L FRONT WOOFER SURR SURR BACK MODEL NO. RDC- 7.1
( ASSIGNABLE ) PRE OUT A SINGLE ( ) PRE OUT B ( ASSIGNABLE )
Flacher Schrau-
bendreher
+12V
GND
MAIN
ZONE 2
ZONE 3
Schieben Sie den
Steckverbinder
bis zum hörbaren
Einrasten in die
Anschlussbuchse.
