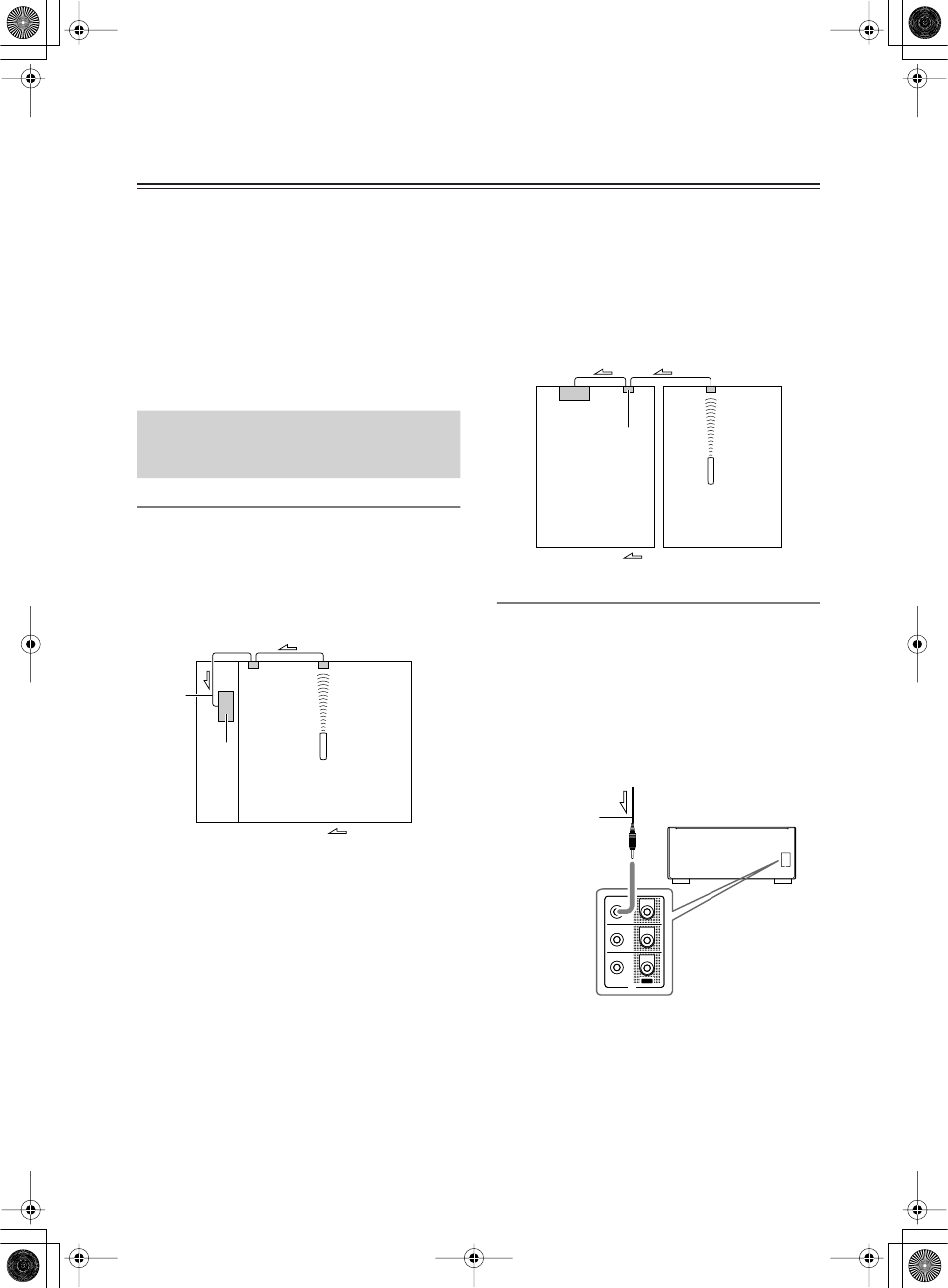

Anschluss von Geräten, die von den Signalen der
Fernbedienung (IR IN/OUT) nicht erreicht werden
– Für alle Modelle, außer USA und Kanada –
Um die Fernbedienung zur Steuerung des RDC-7.1
aus dem Fernbereich verwenden zu können, müssen
Sie ein Multiroom-System (separat erhältlich) wie
das im Folgenden aufgelistete System einrichten:
• Multiroom-Systeme, wie die von Niles
®
Xantech hergestellten
RF-Receiver können mit einer Fernbedienung dazu ver-
wendet werden, den RDC-7.1 von einem Fernbereich
aus zu steuern. Für die Verwendung eines RF-Receivers,
muss das Übertragungssignalformat auf „RF" eingestellt
sein (siehe Seite 141 für Einzelheiten).
Wenn das Signal der Fernbedienung
den Sensor des RDC-7.1 nicht
erreicht
Effiziente Ausrichtung des Sensors
Beispiel für denHauptbereich
Wenn der RDC-7.1 in einem Schrank oder einem anderen
Möbel untergebracht ist, in das der IR-Lichtstrahl der Fern-
bedienung nicht eindringen kann, dann ist die Bedienung
mit der Fernbedienung nicht möglich. In diesem Fall müs-
sen Sie einen Fernsensor außerhalb des Möbels installieren,
damit das IR-Licht der Fernbedienung empfangen wird.
Verteiler-
block
IR IN
RDC-7.1
Im
Schrank
48
De-
®
und
IR-Empfänger
Fernbedienung
Hauptbereich
: Signalfluss
Anschließen der Fernbereichslautsprecher (Zone 2/
Zone 3)
Der Eingang IR IN erlaubt es Ihnen, den RDC-7.1 mit
der Fernbedienung zu steuern, während Sie sich im
Fernbereich (Zone 2/Zone 3) aufhalten, und zwar auch
dann, wenn sich dieser Fernbereich auf der dem Haupt-
bereich gegenüberliegenden Gebäudeseite befindet. Das
Schaltbild unten zeigt Ihnen, wie die Anschlüsse für den
Fernbereich auszuführen sind.
Zu IR IN
RDC-7.1
Verteiler-
block
Hauptbereich
: Signalfluss
Herstellen von Sensorverbindungen
Wenn Sie den IR- Receiver in der Haupthörzone aufstel-
len, schließen Sie das Kabel vom Verteilerblock an die
IR IN MAIN-Buchse an. Wenn Sie den IR-Receiver im
Fernbereich aufstellen, schließen Sie das Kabel vom
Verteilerblock entweder an die Anschlussbuchse für
ZONE 2 oder ZONE 3 an.
Stellen Sie die Verbindung wie unten gezeigt her. Schlie-
ßen Sie keine Geräte an die Netzsteckdose an, bis Sie
alle Verbindungen hergestellt haben.
vom Verteilerblock
Kabel mit Mini-
klinkenstecker
MAIN MAIN
ZONE 2 ZONE 2
ZONE 3 ZONE 3
IN IN OUT OUT
IR IR
IR-Empfän-
ger
Fernbedienung
Zone 2/Zone 3-Raum
RDC-7.1
