flowIQ® 3100

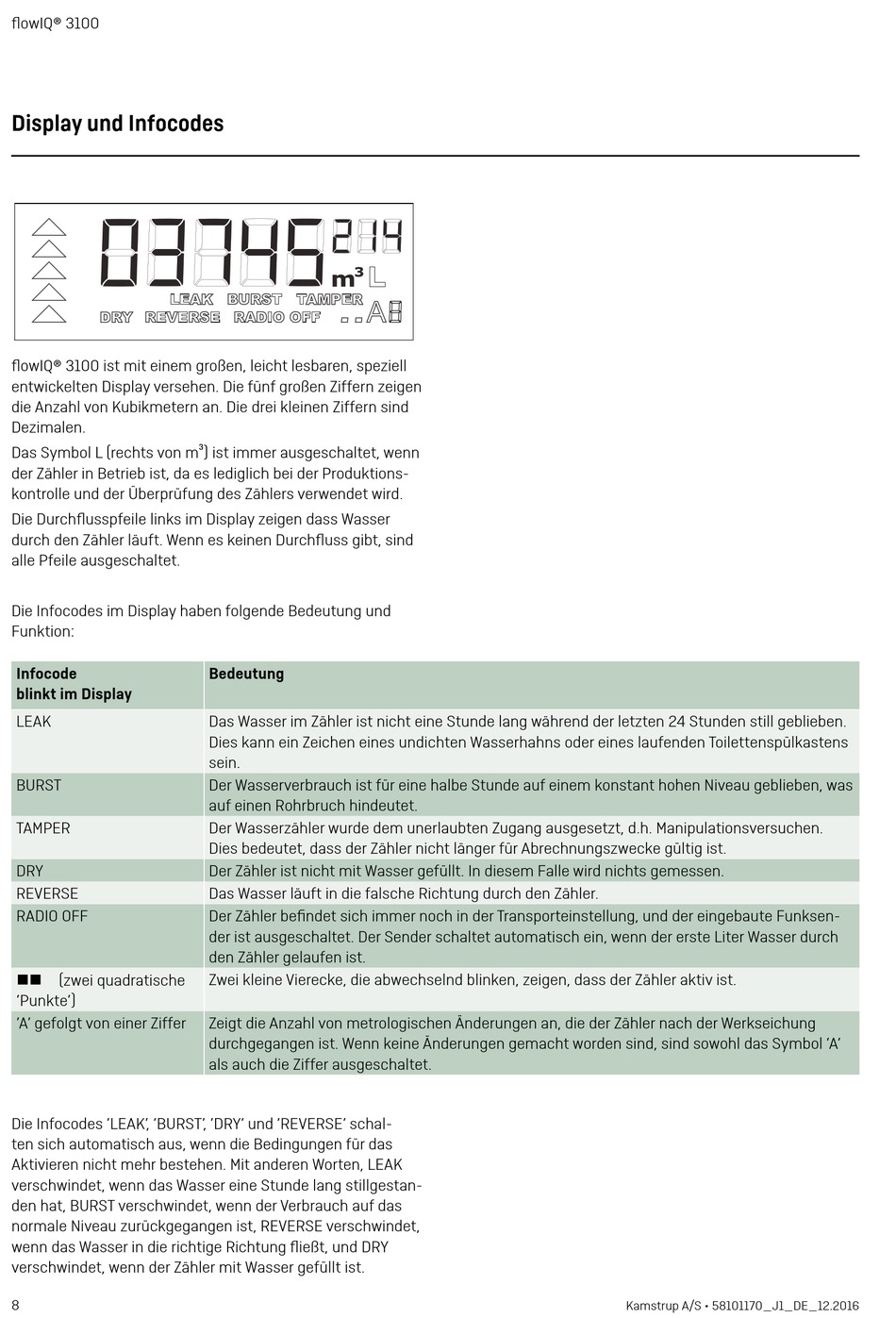

Display und Infocodes
lowIQ® 3100 ist mit einem großen, leicht lesbaren, speziell
entwickelten Display versehen. Die fünf großen Ziffern zeigen
die Anzahl von Kubikmetern an. Die drei kleinen Ziffern sind
Dezimalen.
Das Symbol L (rechts von m³) ist immer ausgeschaltet, wenn
der Zähler in Betrieb ist, da es lediglich bei der Produktions-
kontrolle und der Überprüfung des Zählers verwendet wird.
Die Durchlusspfeile links im Display zeigen dass Wasser
durch den Zähler läuft. Wenn es keinen Durchluss gibt, sind
alle Pfeile ausgeschaltet.
Die Infocodes im Display haben folgende Bedeutung und
Funktion:
Infocode
blinkt im Display
LEAK
BURST
TAMPER
DRY
REVERSE
RADIO OFF
(zwei quadratische
'Punkte')
'A' gefolgt von einer Ziffer
Die Infocodes 'LEAK' , 'BURST' , 'DRY' und 'REVERSE' schal-
ten sich automatisch aus, wenn die Bedingungen für das
Aktivieren nicht mehr bestehen. Mit anderen Worten, LEAK
verschwindet, wenn das Wasser eine Stunde lang stillgestan-
den hat, BURST verschwindet, wenn der Verbrauch auf das
normale Niveau zurückgegangen ist, REVERSE verschwindet,
wenn das Wasser in die richtige Richtung ließt, und DRY
verschwindet, wenn der Zähler mit Wasser gefüllt ist.
8
Bedeutung
Das Wasser im Zähler ist nicht eine Stunde lang während der letzten 24 Stunden still geblieben.
Dies kann ein Zeichen eines undichten Wasserhahns oder eines laufenden Toilettenspülkastens
sein.
Der Wasserverbrauch ist für eine halbe Stunde auf einem konstant hohen Niveau geblieben, was
auf einen Rohrbruch hindeutet.
Der Wasserzähler wurde dem unerlaubten Zugang ausgesetzt, d.h. Manipulationsversuchen.
Dies bedeutet, dass der Zähler nicht länger für Abrechnungszwecke gültig ist.
Der Zähler ist nicht mit Wasser gefüllt. In diesem Falle wird nichts gemessen.
Das Wasser läuft in die falsche Richtung durch den Zähler.
Der Zähler beindet sich immer noch in der Transporteinstellung, und der eingebaute Funksen-
der ist ausgeschaltet. Der Sender schaltet automatisch ein, wenn der erste Liter Wasser durch
den Zähler gelaufen ist.
Zwei kleine Vierecke, die abwechselnd blinken, zeigen, dass der Zähler aktiv ist.
Zeigt die Anzahl von metrologischen Änderungen an, die der Zähler nach der Werkseichung
durchgegangen ist. Wenn keine Änderungen gemacht worden sind, sind sowohl das Symbol 'A'
als auch die Ziffer ausgeschaltet.
Kamstrup A/S • 58101170_J1_DE_12.2016
