Technische Dokumentation unico 8-60

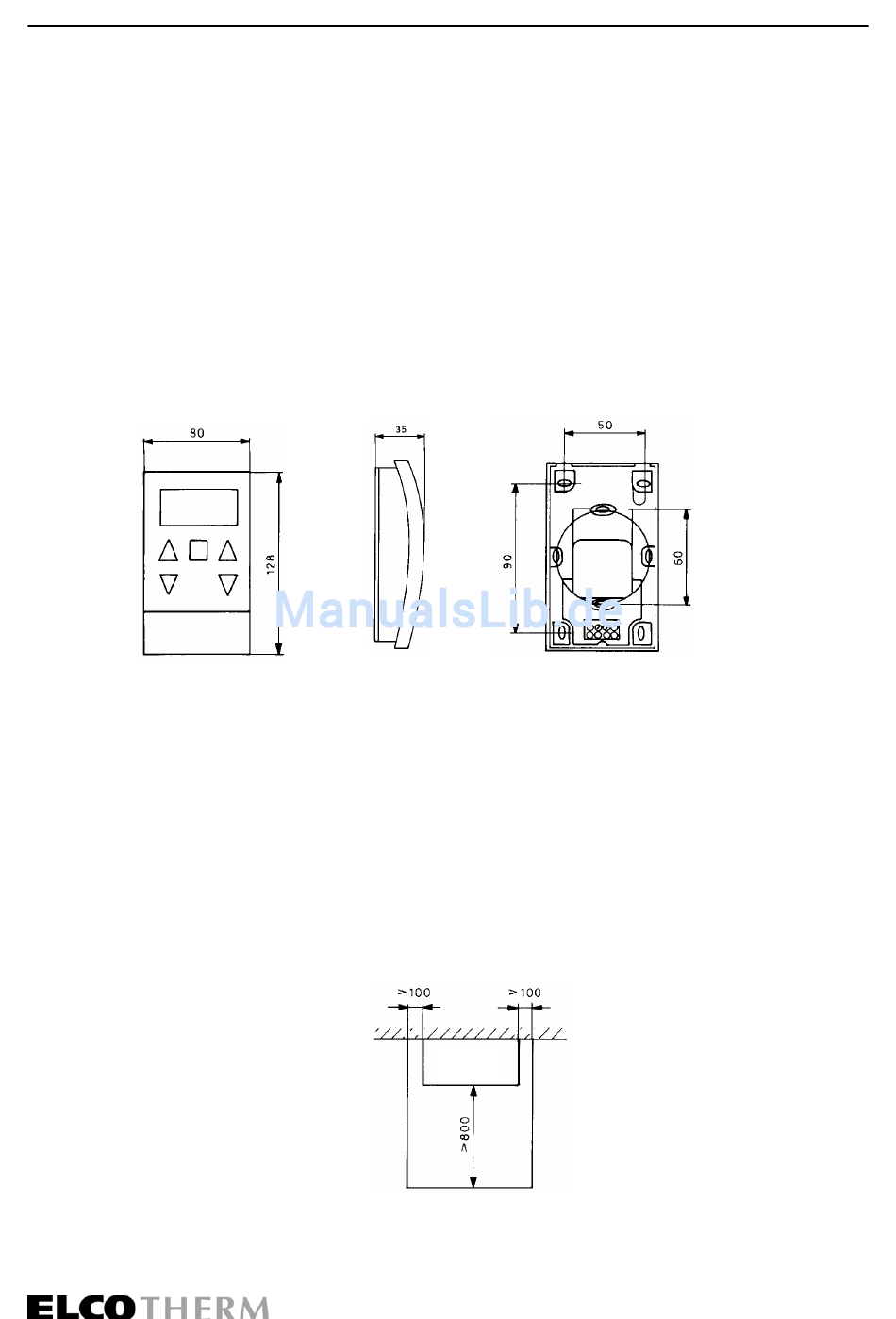

Abmessungen RS 30 Fernbedienung
Elektrischer Anschluss
Betriebsspannung
Zulässige Kabellänge bei 0,75 mm
Schutzgrad nach EN 60529
Schutzgrad nach EN 60730
Entstörklasse
Zulässige Umgebungstemperatur
Gewicht
Ganggenauigkeit der digitalen Uhr
Datenerhalt durch interne Gangreserve
Display
Abmessungen
Montageanleitung
-
Deckel der Programmtasten öffnen
-
Kreuzschlitzschraube öffnen
-
Grundplatte des RS 30 lösen und
mittels der mitgelieferten Schrauben
und Dübel an der Wand montieren
-
RS 30 auf die Grundplatte aufstecken
und mit der Kreuzschlitzschraube
befestigen
2 Draht-Anschluss mit Steckverbindung
12 V über Busverbindung
2
75 m
IP 30
III
EN 50082-2, EN 50081-1
-10 ... 50° C
170 g
± 50 Sekunden / Monat
min. 5 Jahre
Alphanumerische Anzeige
Plazierung
Das Gerät ist in jedem Fall so zu pla-
zieren, dass Bedienung und Wartung
möglich sind. Die seitlichen Mindest-
Wandabstände betragen 10 cm, der
Mindest-Deckenabstand 35 cm. Bei der
Montage über einen Unterstellspeicher
muss der Abstand von Unterkante
unico bis Oberkante Speicher
mindestens 15 cm betragen.
Der Aufstellungsraum muss den
geltenden Vorschriften des SVGW
(Gasleitsätze) und den Brandschutz-
richtlinien der VKF Wärmetechnische
Anlagen entsprechen.
unico
2. Planung
11
