Funktionsbeschreibung
Der wassergekühlte Antriebsmotor in der Obermasse treibt hydraulisch die bei-
den Unwuchterreger der Untermasse an.
Beide Erreger sind als Zentralschwinger konstruiert. Dieses Prinzip ermöglicht
durch Verstellen der Unwuchten eine Änderung der Schwingungsrichtung und
somit die Bewegung des Geräts. Bei jedem Erreger kann unabhängig vom an-
deren Erreger Vorlauf, Rücklauf oder Standvibration eingestellt werden.
Der Kühler kühlt sowohl das Kühlmittel des Antriebsmotors als auch das Hydrau-
liköl.
Die Ansaugluft wird im Kaltbereich zwischen Kühler und hinterer Schutzhaube

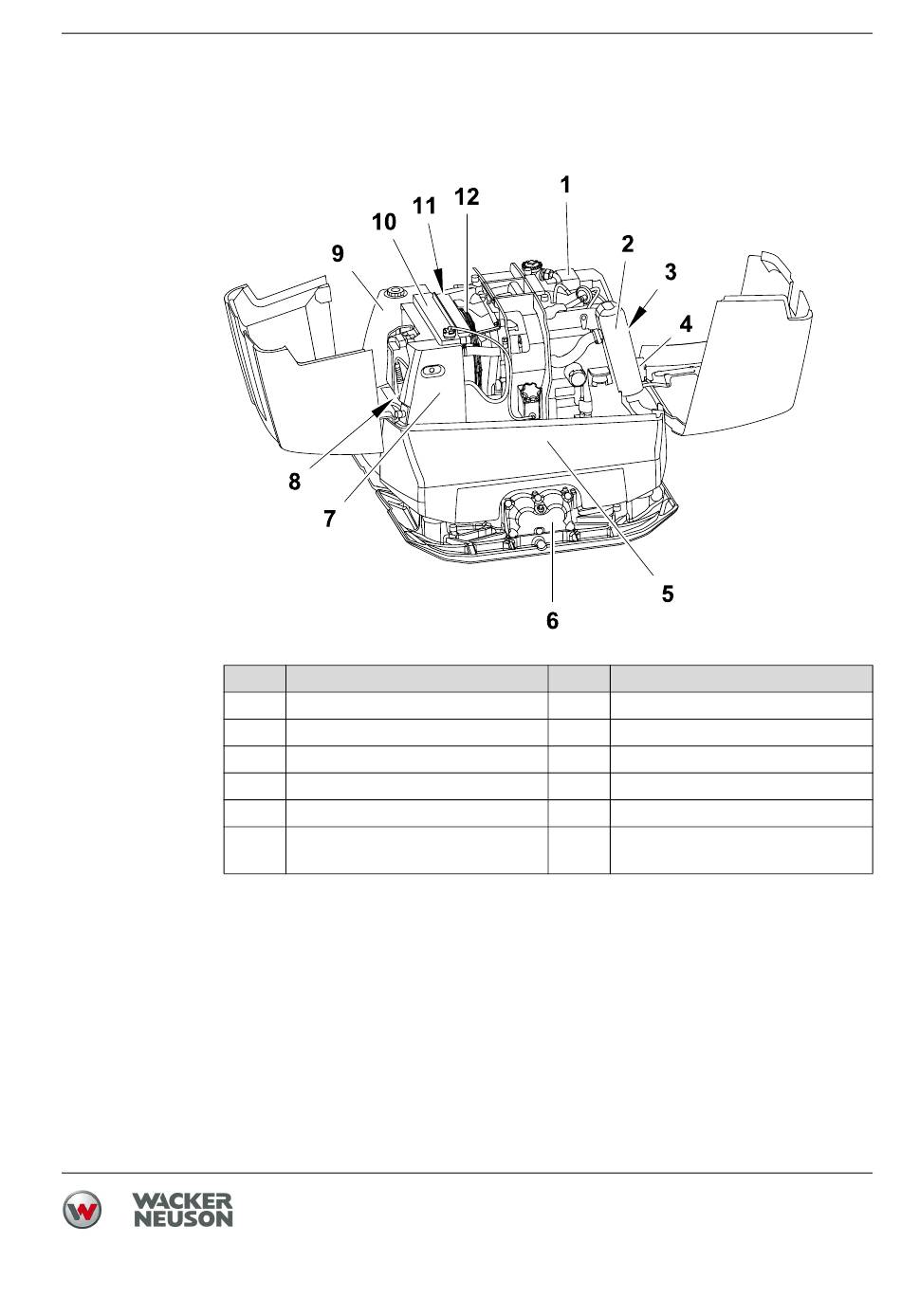

Pos.
Bezeichnung
1
Hydrauliköltank
2
Schalldämpfer
3
Anlasser
4
Hydraulikpumpe
5
Obermasse mit Antriebsmotor
6
Untermasse mit
Unwuchterreger
Betriebsanleitung
5 Aufbau und Funktion
Pos.
Bezeichnung
7
Elektrobox und Bedienelemente
8
Batterie
9
Kraftstofftank
10
Kühler
11
Luftfilter
12
Lüfter
