Beschreibung
2.5

Funktionsbeschreibung

2.5.1
2.5.2
T01009D.fm

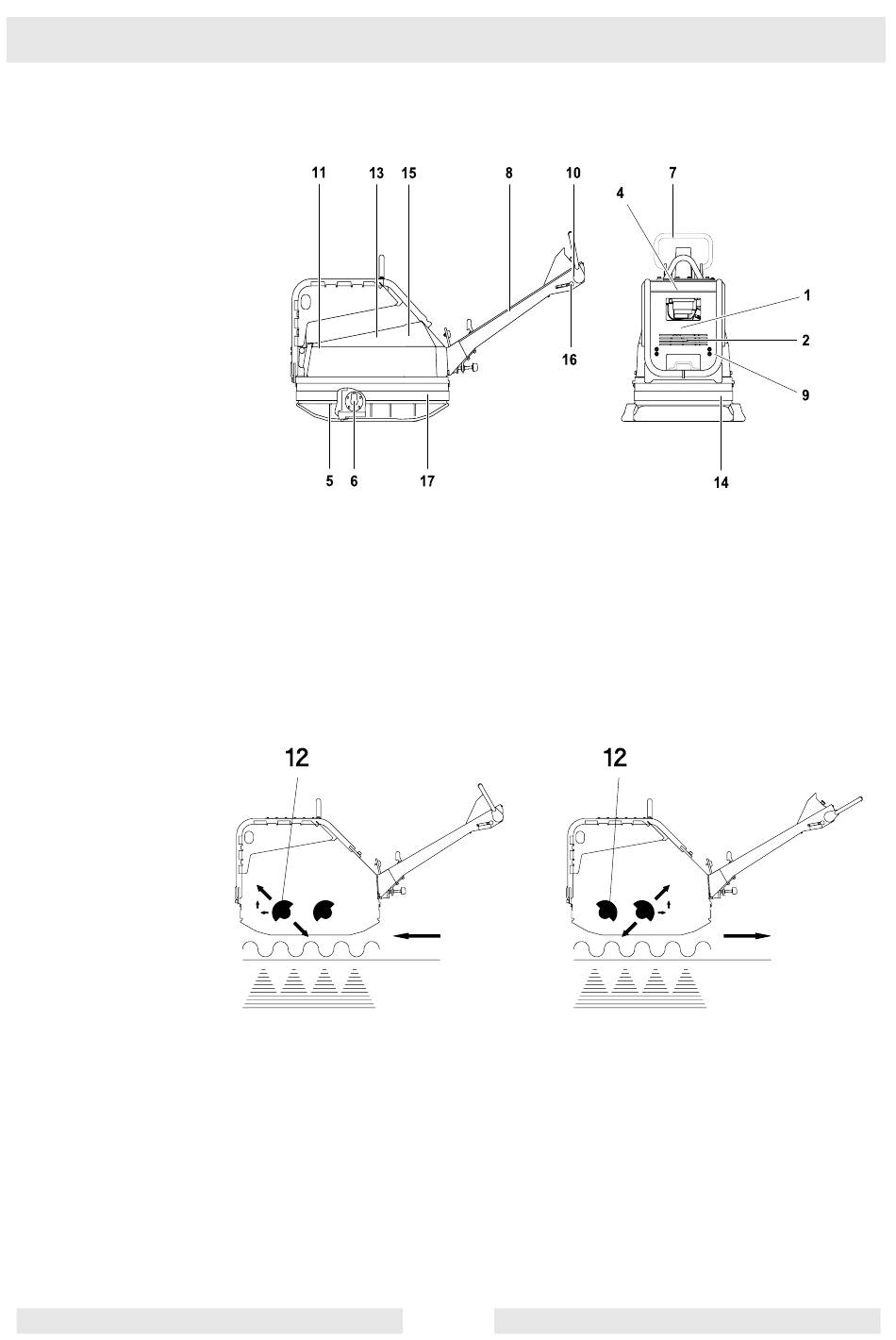

Die für die Verdichtung erforderliche Vibration wird von dem mit der
Untermasse (5) fest verbundenen Erreger (6) erzeugt. Dieser Erreger
(6) ist als Zentralschwinger mit gerichteten Schwingungen konstruiert.
Ein solches Prinzip erlaubt durch Verdrehen der Unwuchten (12) eine
Änderung der Schwingungsrichtung. Damit ist ein Übergang zwischen
Rüttlung im Vorlauf und im Rücklauf möglich.
Vorlauf
Gesteuert wird dieser Vorgang hydraulisch über einen Schaltbügel (7)
an der Führungsdeichsel (8) und einem elektrisch betätigten
Abschaltventil (9), welches ein Schaltsignal von einem Rollentaster
(10) im Deichselkopf erhält. Ein Stromregelventil (15) versorgt dabei
die Steuerleitung mit einem Teilölstrom.
Rücklauf
26
