DPU 130Le
6
Komponenten und Bedienelemente
6.1
Komponenten und Bedienelemente außerhalb des Geräts
Empfangseinheiten
Am Gerät befinden sich vorn und hinten insgesamt zwei Empfangseinheiten mit
integrierter Statusanzeige. Je nach Position des Bedieners empfängt die vordere
oder hintere Empfangseinheit die Steuerbefehle der Fernsteuerung über Infra-
rotsignal.
Die integrierte Statusanzeige signalisiert dem Bediener über Leucht- und Blink-
signale den aktuellen Betriebszustand des Geräts.
Zur besseren Unterscheidung zwischen Vorderseite und Rückseite des Geräts
besitzen die Empfangseinheiten unterschiedliche Farben.
Schutzhauben
Die beiden Schutzhauben schützen die Komponenten und Bedienelemente des
Geräts vor Beschädigung sowie den Bediener vor Schall.

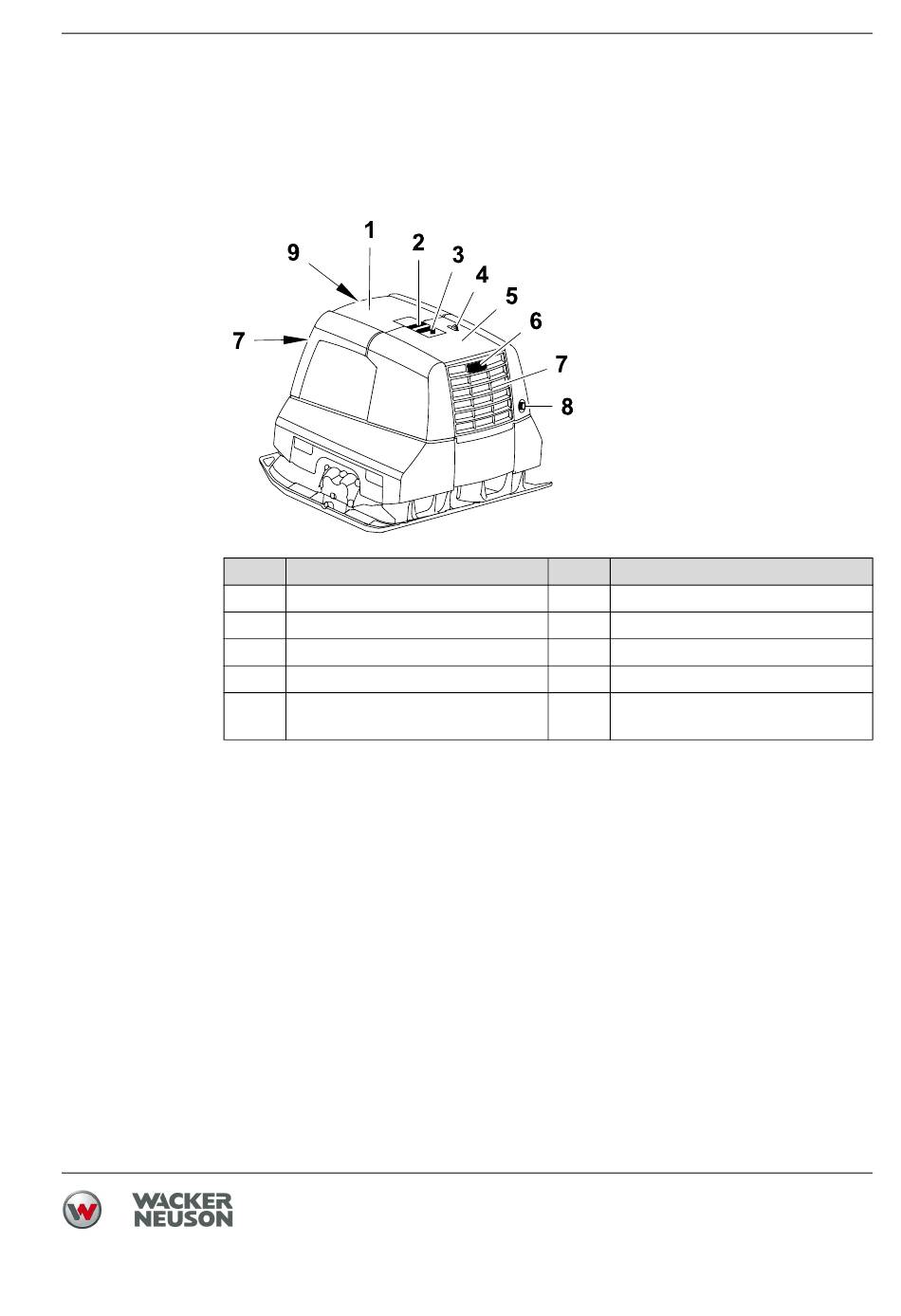

Pos.
Bezeichnung
1
Schutzhaube vorn
2
Zentralaufhängung
3
Haubenöffner
4
Öse für Vorhängeschloss
9
Empfangseinheit vorn (transpa-
rent)
Betriebsanleitung
6 Komponenten und Bedienelemente
Pos.
Bezeichnung
5
Schutzhaube hinten
6
Empfangseinheit hinten (rot)
7
Lüftungsschlitze (vorn, hinten)
8
Not-Aus-Schalter
39
