Bedienen
8.2 Bedienelemente bei Tastenfronten

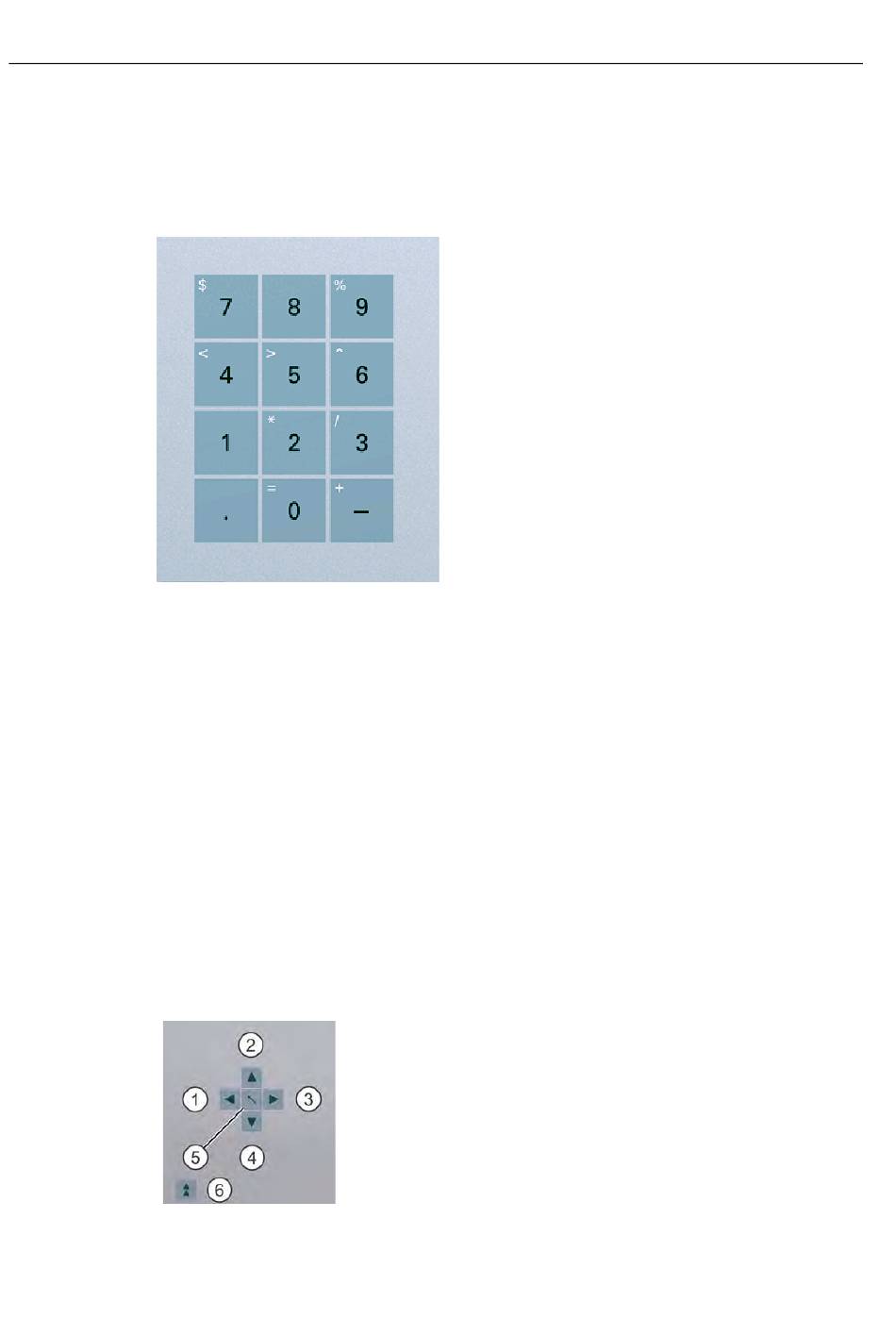

Nummerische Tasten
In der Grundbelegung der nummerischen Tasten geben Sie die Ziffern "0" bis "9" und
Sonderzeichen z.B. den Dezimalpunkt "." ein.
Bild 8-3
Sonderzeichen, Rechenzeichen und Vorzeichen eingeben
Die meisten alphanummerischen und nummerischen Tasten sind zusätzlich mit
Sonderzeichen, Rechenzeichen oder Vorzeichen belegt. Diese Zeichen sind auf der
jeweiligen Taste links oben weiß gekennzeichnet. Um ein solches Zeichen einzugeben,
gehen Sie wie folgt vor:
1. Halten Sie die Steuertaste <FN> gedrückt.
2. Betätigen Sie gleichzeitig eine entsprechende alphanummerische oder nummerische
3. Um wieder die Zeichen der Grundbelegung einzugeben, lassen Sie die Taste <FN> los.
Cursortasten
Mit den Cursortasten navigieren Sie, führen einen Bildlauf durch oder bewegen die
Schreibmarke. Die Cursortasten entsprechen den gewohnten Tasten auf der PC-Tastatur.
8-6
Nummerische Tasten
Taste. Das abgebildete Sonderzeichen, Rechenzeichen oder Vorzeichen wird
eingegeben.
1
Taste <Links>
2
Taste <Auf>
3
Taste <Rechts>
4
Taste <Ab>
5
Taste <Pos 1>
6
Taste <Bild Auf>
7
Taste <Bild Ab>
Betriebsanleitung, Ausgabe 04/2006, A5E00754939
SIMATIC Panel PC 577
