Warten und Instandhalten
10.2 Hardwarekomponenten aus- und einbauen
Arbeitsschritte zum Einbau einer WinAC-Karte
8
9
10
11
Hinweis zur Ressourcenbelegung
Die beiden oberen Steckplätze stellen für WinAC-Karten non-shared Interrupts zur
Verfügung.
Wenn die neu eingebaute Erweiterungsbaugruppe exklusive Ressourcen benötigt, schalten
Sie ggf. Funktionen des Mainboards ab. Funktionen schalten Sie im BIOS-Setup, Menü
"Advanced", Untermenü "Peripheral Configuration" ab.
Hinweise zu den belegten Ressourcen finden Sie im Kapitel "Detailbeschreibungen",
Abschnitt "Systemressourcen". Weitere Informationen finden Sie in der Dokumentation zum
BIOS.
10-16

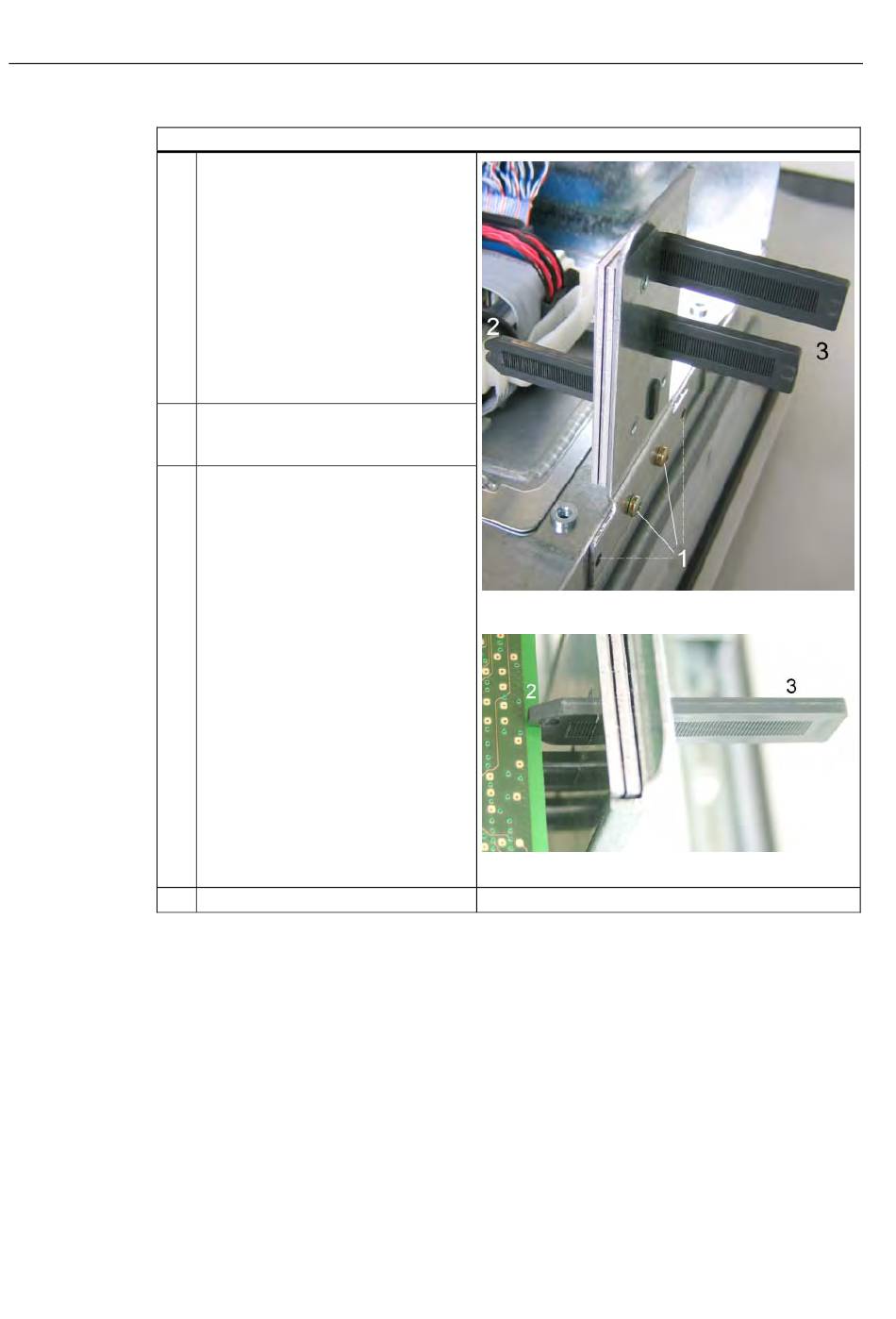

Rahmen mit Kartenniederhaltern (2, 3)
befestigen.
Darauf achten, dass der Rahmen
•
von außen am Gerät befestigt wird.
Um unterschiedlichen Karten
•
gerecht zu werden, kann der
Rahmen in Querrichtung versetzt
und an jeweils 2 der 4
Gewindebohrungen (1) befestigt
werden.
Rahmen von außen an den
•
geeigneten Gewindebohrungen
des Gehäuses (1) anschrauben.
Kartenniederhalter vorsichtig von
außen (3) einschieben, bis die Kerbe
(2) die Karte sicher fasst.
Überstehends Ende (3) absägen.
Sonst lässt sich das Gerät nicht mehr
schließen.
Gerät schließen.
Betriebsanleitung, Ausgabe 04/2006, A5E00754939
SIMATIC Panel PC 577
