Bedienungsanleitung MC 2

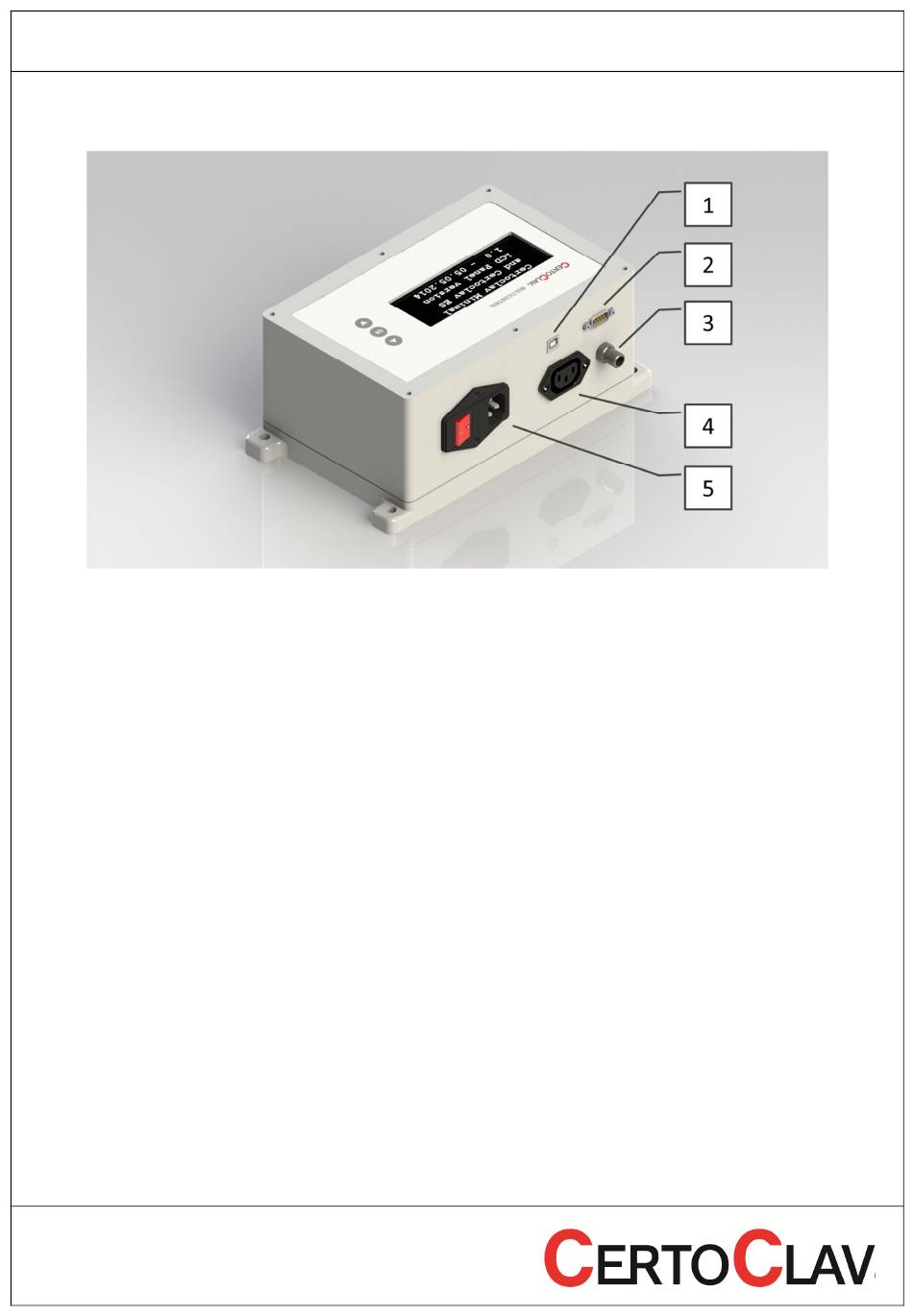

Controller - Anschlüsse
1. USB Anschluss für PC
2. Anschluss für einen CertoClav Belegdrucker
3. Anschluss für PT 100 Temperatursensor
4. Anschluss für Verbindung zu Autoklav/Heizung (220V)
5. Anschluss mit Schalter für Netzkabel

Controller - Montage

1. Schließen sie den Controller (Anschluss 5) mit dem Netzkabel an die Steckdose an.
2. Verbinden Sie den Controller (Anschluss 4) mit dem Autoklav/Heizung mittels des
Verbindungskabels.
3. Bei Anschluss 3 schrauben Sie das Kabel des PT 100 Sensor an.
4. Für den CertoClav Drucker ist Anschluss 2 vorgesehen, über den USB Anschluss (1) kann
ein PC angeschlossen werden (bei Professional Version erforderlich).
5. Die Steuerung kann mittels der seitlichen Laschen an der Wand befestigt werden.
