- Seite 1 190 Datenlogger Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Symbole ......................6 Transport ......................6 Entsorgung ......................6 Gerätebeschreibung ................7 Verwendung ....................... 7 testo 190 Datenlogger – Varianten ..............8 testo 190 Übersicht Datenlogger ................. 8 Stromversorgung ....................9 Programmier- und Auslesestation ............... 9 testo 190 Software CFR..................10 Inbetriebnahme ................... -
Seite 3: Sicherheit Und Entsorgung
Handlungsschritte. Das Gerät ist nicht Ex-geschützt und darf nicht in explosionsgefährdeten • Umgebungen eingesetzt werden. • Wartungsarbeiten die nicht in der ausführlichen Bedienungsanleitung beschrieben sind, dürfen nur von ausgebildeten Service-Technikern durchgeführt werden. • Verwenden Sie nur Original-Ersatzteile von Testo. - Seite 4 1 Sicherheit und Entsorgung Batterien • Die unsachgemäße Verwendung von Batterien kann zur Zerstörung der Batterien, Verletzungen durch Stromstöße, Feuer oder zum Auslaufen von chemischen Flüssigkeiten führen. • Setzen Sie die mitgelieferte Batterie nur entsprechend den Anweisungen in der Bedienungsanleitung ein. •...
-
Seite 5: Warnhinweise
1 Sicherheit und Entsorgung Batterien in Originalverpackung oder in Kunststofftüte, Abkleben der Pole oder einbetten in trockenen Sand. • Der Transport und Versand von Lithiumbatterien hat in Übereinstimmung mit den lokalen und landesspezifischen Vorschriften zu erfolgen. • Setzen Sie die Batterien nicht starken Stößen, Wasser und Feuer aus. •... -
Seite 6: Symbole
Entsorgen Sie defekte oder/und leere Batterien entsprechend den gültigen gesetzlichen Bestimmungen. • Führen Sie das Produkt nach Ende der Nutzungszeit der getrennten Sammlung für Elektro- und Elektronikgeräte zu (lokale Vorschriften beachten) oder geben Sie das Produkt an Testo zur Entsorgung zurück. • WEEE-Reg.-Nr. DE 75334352... -
Seite 7: Gerätebeschreibung
über einen Bericht ausgedruckt und anschließend archiviert werden. Anwendungsbeispiele Die Datenlogger testo 190 T1, testo 190 T2, testo 190 T3, testo 190 T4 und testo 190 P1 sind optimal für die Temperatur- und Druckmessung, um die Sterilisationsprozesse in Autoklaven, Behältern und Gefriertrocknungsanlagen zu validieren. -

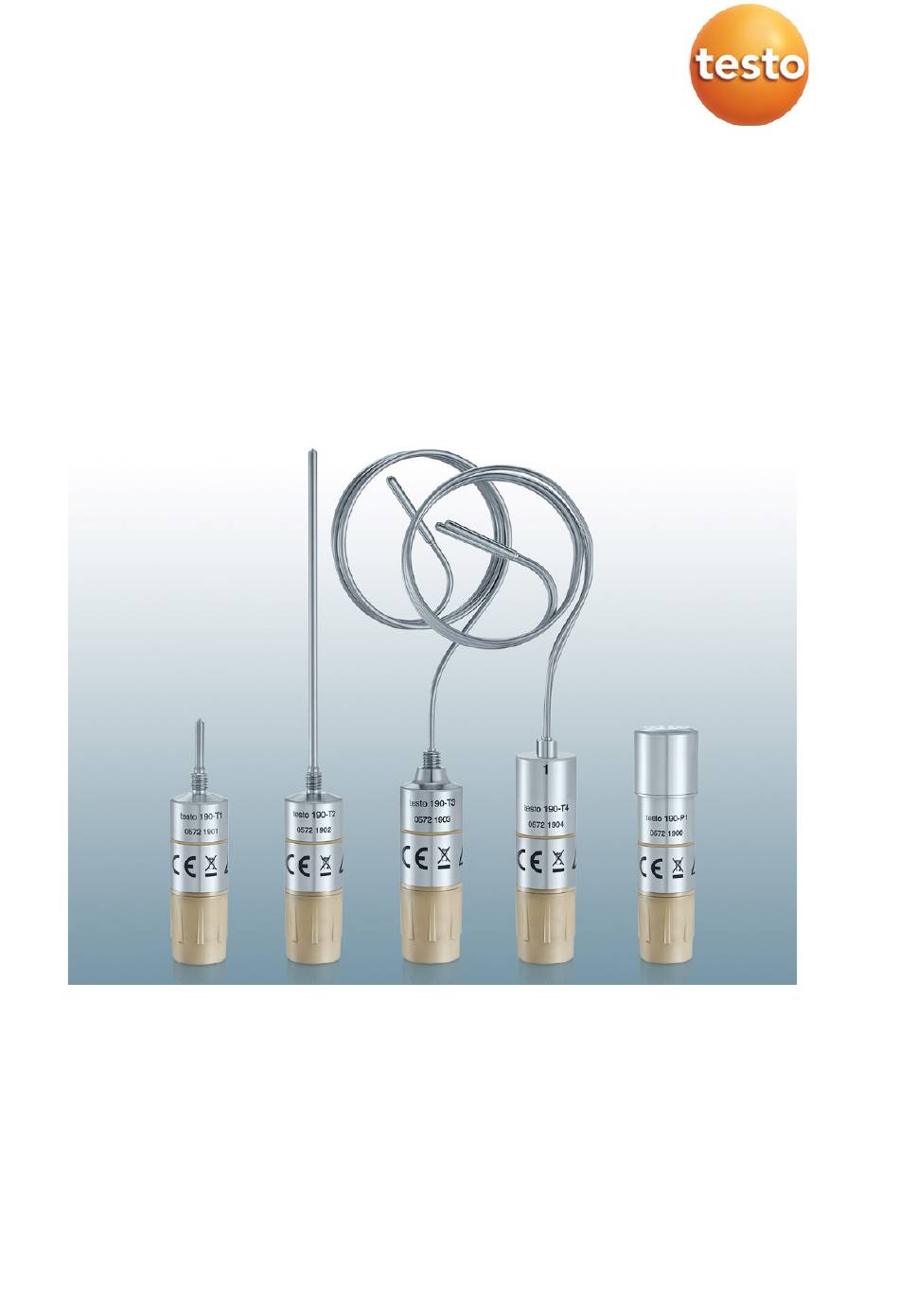

Seite 8: Testo 190 Datenlogger - Varianten
2 Gerätebeschreibung testo 190 Datenlogger – Varianten 1 testo 190 T1 2 testo 190 T2 3 testo 190 T3 4 testo 190 T4 5 testo 190 P1 testo 190 Übersicht Datenlogger 1 Fühlerrohrspitze 2 Fühlerrohr 3 Gewinde 4 Programmierungs- und... -
Seite 9: Stromversorgung
2 Gerätebeschreibung Die testo 190 T4 und testo 190 P1 Datenlogger besitzen kein Gewinde. Die Fühlerrohrabmessungen der testo 190 Datenlogger können den technischen Daten in Kapitel 6, Technische Daten entnommen werden. Stromversorgung Für alle testo 190 Datenlogger stehen die Batterietypen groß und klein zur Verfügung. -
Seite 10: Testo 190 Software Cfr
Datenlogger zusätzlich transportiert werden. testo 190 Software CFR Mit Hilfe der testo 190 Software CFR können die testo 190 Datenlogger über die Programmier- und Auslesestation programmiert (z. B. Messtakt, Messstart, Messstop, etc.) und ausgelesen werden. Sie bietet darüber hinaus Berechnungs- und Analysemöglichkeiten der ermittelten Messdaten. -
Seite 11: Inbetriebnahme
3 Inbetriebnahme 3 Inbetriebnahme Batterie montieren Standardmäßig werden die testo 190 Datenlogger mit einer großen Batterie ausgeliefert. Somit kann der Datenlogger im Temperaturbereich von -50 °C … +140 °C eingesetzt werden. Als Zubehör kann die kleine Batterie, die im Temperaturbereich von -20 °C ... -
Seite 12: Distanzadapter In Programmier- Und Auslesestation Platzieren
Software. Distanzadapter in Programmier- und Auslesestation platzieren Die Datenlogger werden mit den passenden Distanzadaptern geliefert. Testo 190 P1 Datenlogger besitzt keinen Distanzadapter und kann ohne die Verwendung in der Programmier- und Ausleseeinheit platziert werden. Distanzadapter voraus in den Steckplatz einsetzen. -
Seite 13: Programmier- Und Ausleseeinheit Per Usb An Pc Verbinden
Kontakten absetzen. Programmier- und Ausleseeinheit per USB an PC verbinden Achten Sie darauf, dass der Koffer einen sichern Stand hat, damit der Kofferdeckel nicht auf das Kabel fallen kann. Computer ist gestartet und die testo 190 Software CFR aktiviert. ... - Seite 14 Ebenso muss überprüft werden, ob sich der Isolatorring des Datenloggers zwischen den Kontaktstiften befindet, siehe Datenlogger in der Programmier- und Auslesestation platzieren. Die Datenlogger können mit Hilfe der testo 190 Software CFR für die Messungen programmiert werden.
-
Seite 15: Bedienung
4 Bedienung Biegsame Fühlerrohre biegen Die testo 190 T3 und testo 190 T4 Datenlogger besitzen biegsame Fühlerrohre. Die testo 190 T1 und testo 190 T2 Datenlogger sind mit starren Fühlerrohre versehen, die nicht gebogen werden dürfen. ACHTUNG Unsachgemäßes Biegen der Fühlerrohre! Materialermüdung und Fühlerbruch! -
Seite 16: Batterie Wechseln
Gespeicherte Daten bleiben bei einem Batteriewechsel oder bei Ausfall der Batterie erhalten. Eventuelle Verschmutzung am Datenlogger und den Kontaktpins entfernen. Neue Batterie anschließen, siehe Kapitel 3.1, Batterie montieren. In der testo 190 Software CFR muss der Batteriewechsel bestätigt werden. Dies kann unter dem Menüpunkt Datenlogger programmieren durchgeführt werden. -
Seite 17: Die Fühlerhalterung Gefriertrocknung Montieren
4 Bedienung Die Fühlerhalterung Gefriertrocknung montieren Die Fühlerhalterung Gefriertrocknung kann nur in Verbindung mit den testo 190 T3 und testo 190 T4 Datenlogger eingesetzt werden. ACHTUNG Beschädigung des Gerätes durch unsachgemäße Verwendung! - Die Fühlerhalterung Gefriertrocknung kann nur in einer Gefriertrocknungsanlage verwendet werden. -
Seite 18: Halteklammer Befestigen
4 Bedienung Halteklammer befestigen Die testo 190 T1, testo 190 T2 und testo 190 T3 Datenlogger besitzen ein Gewinde am Fühlerrohr, das zur Anbringung der Halteklammer vorgesehen ist. Der Datenlogger kann dadurch ohne die Verwendung von Klebeband in Anlagen oder Beladungskörben befestigt werden. Die Halteklammer kann mehrmals verwendet werden. -
Seite 19: Instandhaltung
Verwenden Sie keine scharfen Reinigungs- oder Lösungsmittel! Schwache Haushaltsreiniger oder Seifenlaugen können verwendet werden. Kalibrierung Die testo 190 Datenlogger besitzen eine hohe Genauigkeit. Um diese Genauigkeit der Messergebnisse aufrecht zu erhalten, empfiehlt Testo das Gerät einmal jährlich zu kalibrieren. Dieser Service kann durch Testo Industrial Services GmbH durchgeführt werden. -
Seite 20: Technische Daten
1 s … 24 h Messdatenspeicher 60 000 Messwerte Richtlinie 2014/30/EU (EMC) 2011/65/EU (RoHS) EU-Konformitätserklärung Die EU-Konformitätserklärung finden Sie auf der Testo Webseite www.testo.com unter den produktspezifischen Downloads. testo 190 T2 Eigenschaft Wert Artikel-Nr. 0572 1902 Messgröße Temperatur (°C / °F / K) Fühlertyp... -
Seite 21: Testo 190 T3
1 s … 24 h Messdatenspeicher 60 000 Messwerte Richtlinie 2014/30/EU (EMC) 2011/65/EU (RoHS) EU-Konformitätserklärung Die EU-Konformitätserklärung finden Sie auf der Testo Webseite www.testo.com unter den produktspezifischen Downloads. testo 190 T3 Eigenschaft Wert Artikel-Nr. 0572 1903 Messgröße Temperatur (°C / °F / K) Fühlertyp... -
Seite 22: Testo 190 T4
Eigenschaft Wert Messdatenspeicher 60 000 Messwerte Richtlinie 2014/30/EU (EMC) 2011/65/EU (RoHS) EU-Konformitätserklärung Die EU-Konformitätserklärung finden Sie auf der Testo Webseite www.testo.com unter den produktspezifischen Downloads. testo 190 T4 Eigenschaft Wert Artilel-Nr. 0572 1904 Messgröße Temperatur (°C / °F / K) Fühlertyp... -
Seite 23: Batterie Groß
Edelstahl 316L/WNR. 1.4404/SUS 316L Messtakt 1 s … 24 h Messdatenspeicher 60 000 Messwerte Richtlinie 2014/30/EU (EMC) 2011/65/EU (RoHS) EU-Konformitätserklärung Die EU-Konformitätserklärung finden Sie auf der Testo Webseite www.testo.com unter den produktspezifischen Downloads. Batterie groß Eigenschaft Wert Artikel-Nr. 0515 1901 Gehäusematerial PEEK Leistung... -
Seite 24: Batterie Klein
Batterie groß, Distanzadapter lang für Programmier- und Auslesestation und Kalibrierprotokoll testo 190-T4, CFR Temperatur-Datenlogger inkl. 0572 1904 Batterie groß, Distanzadapter kurz für Programmier- und Auslesestation und Kalibrierprotokoll testo 190 P1, CFR Druck-Datenlogger inkl. Batterie groß 0572 1900 und Kalibrierprotokoll Batterie klein 0515 1901 Batterie groß... - Seite 25 Beschreibung Artikel-Nr ISO-Kalibrierzertifikat (Druck) 0520 0025 DAkkS-Kalibrierzertifikat (Druck) 0520 0215 Weitere Informationen finden Sie in den Produktkatalogen und -broschüren oder im Internet unter www.testo.com. Weiteres Zubehör und Ersatzteile finden Sie in den Produktkatalogen und -broschüren oder im Internet unter www.testo.com.
- Seite 26 Testo SE & Co. KGaA Testo-Straße 1, 79853 Lenzkirch Telefon: +49 7653 681-0 Fax: +49 7653 681-100 E-Mail: info@testo.de Internet: www.testo.com 0970 1900 de 01...
