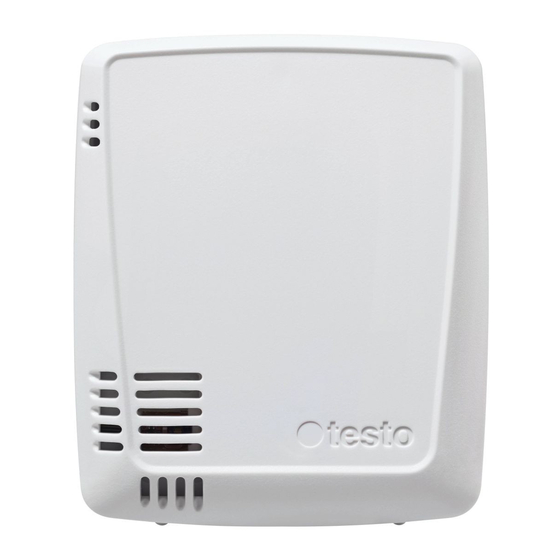

testo 160 TH Kurzanleitung
Vorschau ausblenden
Andere Handbücher für 160 TH:
- Kurzanleitung (49 Seiten) ,
- Bedienungsanleitung (60 Seiten) ,
- Bedienungsanleitung (32 Seiten)
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für testo 160 TH
Inhaltszusammenfassung für testo 160 TH
- Seite 1 Datenlogger testo 160 TH testo 160 THE testo 160 THL testo 160 IAQ testo 160 E Kurzanleitung...
-
Seite 3: Inhaltsverzeichnis
2 Gerätebeschreibung ..................6 2.1 Verwendung ................... 6 2.2 Übersicht ....................6 2.2.1 testo 160 TH, 160 THE, 160 THL, 160 E ......... 6 2.2.2 testo 160 IAQ ................7 3 Inbetriebnahme .................... 8 3.1 Einsetzen und entnehmen in / aus der Wandhalterung ......8 3.2 Datenlogger in Betrieb nehmen .............. -
Seite 5: Sicherheit Und Entsorgung
1 Sicherheit und Entsorgung Lesen Sie diese Bedienungsanleitung aufmerksam durch und machen Sie sich mit dem Produkt vertraut, bevor Sie es einsetzen. Eine detaillierte Anleitung finden Sie im Login-Bereich der jeweiligen Testo Lösung auf: www.testo.com/login. 1 Sicherheit und Entsorgung 1.1 Zu diesem Dokument Verwendung •... -
Seite 6: Sicherheit
Führen Sie nur Wartungs- und Instandhaltungsarbeiten an diesem Gerät durch, die in der Dokumentation beschrieben sind. Halten Sie sich dabei an die vorgegebenen Handlungsschritte. Verwenden Sie nur Original- Ersatzteile von Testo. Batterien • Die unsachgemäße Verwendung von Batterien kann zur Zerstörung der Batterien, Verletzungen durch Stromstöße, Feuer oder zum Auslaufen von... -
Seite 7: Warnhinweise
• Entsorgen Sie leere Batterien entsprechend den gültigen gesetzlichen Bestimmungen. • Führen Sie das Produkt nach Ende der Nutzungszeit der getrennten Sammlung für Elektro- und Elektronikgeräte zu (lokale Vorschriften beachten) oder geben Sie das Produkt an Testo zur Entsorgung zurück. -
Seite 8: Gerätebeschreibung
2 Gerätebeschreibung 2 Gerätebeschreibung 2.1 Verwendung Die testo 160 TH, THE, THL, THG, IAQ und E Datenlogger sind handliche Messgeräte zur Messung von Temperatur, Feuchte, CO -Konzentration, Beleuchtungsstärke und UV. Die externen Fühler S-TH, S-LuxUV und S-Lux sind nur in Verbindung mit dem testo 160 THE und testo 160 E Datenlogger zugelassen. -
Seite 9: Testo 160 Iaq
Interner Sensor für Temperatur und relative Feuchte USB-Anschluss Anschlussbuchse für externen Sensor Anschlussbuchse für externen Sensor UV-Sensor Lux-Sensor 2.2.2 testo 160 IAQ Mit dem Datenlogger testo 160 IAQ können Messungen von Temperatur, Feuchte, Kohlendioxidkonzentration und atmosphärischem Druck durchgeführt werden. Element Element 1 Status-LED 2 Display 3 Luftqualitätsampel... -
Seite 10: Inbetriebnahme
3 Inbetriebnahme 3 Inbetriebnahme 3.1 Einsetzen und entnehmen in / aus der Wandhalterung - Führen Sie das Entriegelungswerkzeug in die Entriegelungsöffnung ein. - Drücken Sie mit dem Entriegelungswerkzeug den Sicherungsstift zurück. - Ziehen Sie den Datenlogger aus der Wandhalterung nach oben heraus. 3.2 Datenlogger in Betrieb nehmen Die Datenlogger dürfen nur senkrecht montiert werden. -
Seite 11: Anmeldung An Die Testo-Cloud
Sie sich bitte unter https://www.museum.saveris.net. Damit sich Ihr neuer testo 160 Funk-Datenlogger mit Ihrem Konto in der Testo- Cloud verbinden kann, benötigt er mindestens folgende drei Informationen: 1. Die ID Ihres Kontos in der Cloud. Diese finden Sie in Ihrem Konto unter dem Menüpunkt Konfiguration - Account-ID. -
Seite 12: Signale Der Status Led
160 Funk-Datenlogger werden standardmäßig mit einem Werks- Kalibrierprotokoll ausgeliefert. Im Museumsbereich empfehlen wir eine jährliche Prüfung durch den Testo-Kundenservice. Des Weiteren besteht die Möglichkeit für die Funkdatenlogger ISO-Zertifkate erstellen zu lassen. Diese können durch Testo Industrial Services (TIS) durchgeführt werden. -
Seite 13: Technische Daten
± 10 % und +20°C ± 5°C regeneriert sich der Sensor selbständig. ACHTUNG Beschädigung des Feuchtefühlers - Der Fühler darf nie länger als 3 Tage einem Feuchtebereich von 100 % rF ausgesetzt werden. Funk-Datenlogger testo 160 TH testo 160 THE testo 160 E Bestellnummer 0572 2021... - Seite 14 4 Technische Daten Funk-Datenlogger testo 160 IAQ testo 160 THL Bestellnummer 0572 2014 0572 2024 Temperaturmessung 0°C … 50°C -10°C … 50°C Messbereich Genauigkeit ± 0,5 °C ± 0,5 °C Auflösung 0,1°C 0,1°C Feuchtemessung 0 … 100 % rF (nicht 0 …...
- Seite 15 4 Technische Daten Funk-Datenlogger testo 160 IAQ testo 160 THL Druck 600 … 1100 mbar Messbereich Genauigkeit ± 3 mbar @ 22°C Auflösung 1 mbar Die Zeit zwischen der Systemwarnung "Batterie fast leer" und "Messdatenstopp" beträgt höchstens einen Tag bei einer Standardbedienung und dem Messtakt &...
- Seite 16 Statische IP verwendet werden sollen (Expert-Mode auswählen für die entsprechenden Angaben. Nicht im Einrichtungsassistent möglich.) testo 160 Anwendung Die testo 160 Anwendung ist über einen normalen, aktuellen Browser (www) erreichbar. Dafür werden die Standard-TCP-Ports http (80) und https (443) verwendet.
- Seite 17 4 Technische Daten Funk- testo 160 IAQ testo 160 E Datenlogger Bestellnummer 0572 2014 0572 2022 0°C … 50°C -10°C … 50°C Betriebs- temperatur 0°C … 50°C -20°C … 50°C Lagertemperatur Schutzklasse IP20 Messtakt Abhängig von der Cloud Abhängig von der Cloud...
-
Seite 18: Zulassungen
160 THE testo 160 THL testo 160 IAQ See Brazil Information Canada Contains IC : 21461-LSD4WF0459 testo 160 TH/E/THE/THL: IC: 6127B-0572202X testo 160 IAQ: IC: 6127B-05722014 See IC Warnings China Testo 160 TH: CMIIT ID: 2017DJ4557 Testo 160 E:... - Seite 19 Europa + EFTA Hereby, Testo SE & Co. KGaA declares that the radio equipment types testo 160 TH (0572 2021), testo 160 E (0572 2022), testo 160 THE (0572 2023), testo 160 THL (0572 2024) and testo 160 IAQ (0572 2014) are in compliance with Directive 2014/53/EU.
- Seite 20 5 Zulassungen Country Comments Contains FCC ID: N8NLSD4WF0459 testo 160 TH/E/THE/THL: FCC ID: WAF-0572202X testo 160 IAQ: FCC ID: WAF-05722014 See FCC Warnings Wi-Fi-Module Feature Values WLAN Range 100 m WLAN type LSD4WF0459-01D0 WLAN radio class Accord with the standard of IEEE 802.11b/g/n Company Lierda Technology Group co., LTD...
- Seite 21 5 Zulassungen FCC Warnings Information from the FCC (Federal Communications Commission) For your own safety Shielded cables should be used for a composite interface. This is to ensure continued protection against radio frequency interference. FCC warning statement This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules.
- Seite 22 Testo SE & Co. KGaA Celsiusstr. 2 79822 Titisee-Neustadt Germany Tel.: +49 7653 681-0 E-Mail: info@testo.de www.testo.com 0970 1600 de 11 – 07.2024...
