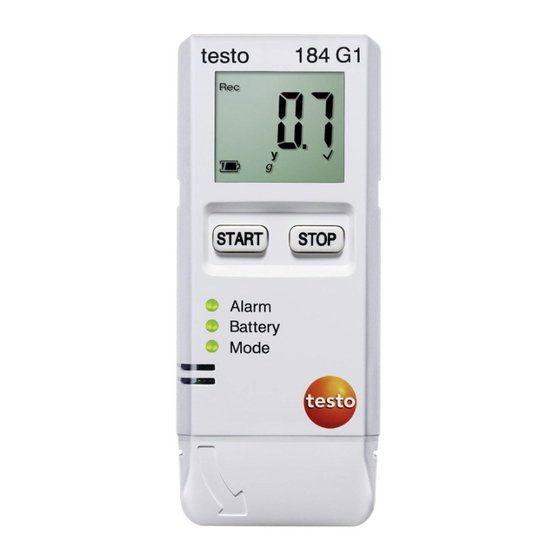

testo 184 G1 Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für testo 184 G1
Inhaltszusammenfassung für testo 184 G1
- Seite 1 184 · Datenlogger Bedienungsanleitung...
-
Seite 3: Sicherheit Und Umwelt
> Entsorgen Sie defekte Akkus / leere Batterien entsprechend den gültigen gesetzlichen Bestimmungen. > Führen Sie das Produkt nach Ende der Nutzungszeit der getrennten Sammlung für Elektro- und Elektronikgeräte zu (lokale Vorschriften beachten) oder geben Sie das Produkt an Testo zur Entsorgung zurück. -
Seite 4: Verwendung
2 Leistungsbeschreibung Leistungsbeschreibung 2.1. Verwendung Die Datenlogger testo 184 dienen zum Speichern und Auslesen von Einzelmesswerten und Messreihen. Sie wurden speziell für die Transportüberwachung von kühlkettenpflichtigen Produkten entwickelt. Temperatur- und Feuchte-Messwerte werden über die gesamte Messprogramm-Dauer gespeichert. Beschleunigungs-Messwerte werden über die Messprogramm- Dauer überwacht und bei Überschreitung des eingestellten... - Seite 5 T1, T2: 12 Monate Gewährleistung ab Produktions- leistung / datum, Produktionsdatum: siehe eingekreister Garantie Datumscode (MMJJ) auf Geräteschild. T3, T4: 24 Monate Garantie, Garantiebedingungen: siehe Internetseite www.testo.com/warranty testo 184 H1, G1 Eigenschaft Werte Display Fühlertyp H1: Digitaler Feuchtesensor intern G1: 3-Achsen-Beschleunigungssensor intern...
- Seite 6 G1: 1 000 Messwerte (Beschleunigung) Für kontinuierlichen Einsatz in Hochfeuchte (> 80 % rF bei ≤ 30 °C für > 12 h, > 60 % rF bei > 30 °C für > 12 h) kontaktieren Sie uns bitte über www.testo.com/service-contact...
-
Seite 7: Produktbeschreibung
Gewicht 45 g Richtlinien, 2004/108/EG, HACCP-zertifiziert Normen, zertifikate 24 Monate, Garantiebedingungen: siehe Garantie Internetseite www.testo.com/warranty Produktbeschreibung 3.1. Status-LEDs Zur Erhöhung der Batterielebensdauer leuchten die Status-LEDs nicht konstant. Sie blinken alle 5 Sekunden einmal. Im Tiefschlafmodus sind die Status-LEDs deaktiviert. Alarm... - Seite 8 3 Produktbeschreibung 3.2. Display (LCD) Nicht bei allen Produktvarianten verfügbar. 1 Messprogramm läuft 2 Messprogramm beendet 3 Warten auf Start des Messprogramms 4 höchster gespeicherter Messwert 5 niedrigster gespeicherter Messwert 6 Messwert 7 Statusangaben: Startkriterium Datum / Uhrzeit programmiert / Zeitmarke, Messachsen für Beschleunigungsmessung, Alarm...
-
Seite 9: Tastenfunktionen
3 Produktbeschreibung 3.3. Tastenfunktionen Inbetriebnahme Die Datenlogger werden in einem Tiefschlafmodus ausgeliefert, um die Batterielebensdauer zu verlängern. In diesem Modus sind die Status-LEDs und das Display deaktiviert. > Taste START oder Taste STOP drücken. Der Betriebszustand Wait wird aktiviert. Taste START ✓... - Seite 10 3 Produktbeschreibung Anzeige T2 T3 H1 G1 Maximaler Messwert relative Feuchte (Max, Minimaler Messwert relative Feuchte (Min, %) - Maximaler Messwert Beschleunigung, X-Achse (Max, x, g) Maximaler Messwert Beschleunigung, Y-Achse (Max, y, g) Maximaler Messwert Beschleunigung, Z-Achse (Max, z, g) Zeitmarke ( ) Batterielebensdauer in Tagen ( Taste STOP...
- Seite 11 3 Produktbeschreibung werden. Bei Auswahl des Kriteriums Taste kann eine Zeitverzögerung eingegeben werden (Programm startet x Minuten nach Tastendruck). Für den Programmstopp können auch beide Kriterien ausgewählt werden. Das zuerst eintretende Kriterium stoppt das Programm. • Messintervall: Der Messintervall gibt an, in welchen Abständen Messwerte gespeichert werden.
-
Seite 12: Produkt Verwenden
2. Auf Ordner öffnen, um Dateien anzuzeigen klicken. Der Dateiexplorer öffnet. 3. Datei testo 184 configuration.pdf öffnen. 4. Änderungen an der Konfiguration vornehmen. Dabei beachten: • Der verwendete Gerätetyp muss korrekt eingestellt sein. • Bereits vorhandene Konfigurationsdaten können mit Klick auf die Schaltfläche... - Seite 13 Kriterien entspricht und kopieren Sie es auf den Datenlogger. Datenlogger-Konfiguration mit Testo PC-Software durchführen Der Datenlogger kann alternativ auch mit Hilfe der Software testo Comfort Software Professional (ab Version 4.3 ServicePack 2) oder testo Comfort Software CFR (ab Version 4.3 ServicePack 2) durchgeführt werden.
-
Seite 14: Daten Auslesen
4 Produkt verwenden 4.2. Messen Messung starten Abhängig von der Konfiguration des Datenloggers wird das Messprogramm über eines der folgenden Kriterien gestartet: • Tastenstart: Taste START für > 3 Sekunden gedrückt halten. • Zeitstart: Die Messung startet bei Erreichen der konfigurierten Zeit automatisch. - Seite 15 Für eine detaillierte Auswertung und Weiterverarbeitung der Messwerte wird die Software testo Comfort Software Professional (ab Version 4.3 ServicePack 2) oder testo Comfort Software CFR (ab Version 4.3 ServicePack 2) benötigt (Zubehör). Beachten Sie hierzu bitte die jeweilige Bedienungsanleitung der Software.
-
Seite 16: Produkt Instand Halten
5 Produkt instand halten Produkt instand halten 5.1. Batterien wechseln Bei den Gerätetypen T1 und T2 ist kein Batteriewechsel möglich (Einweg-Datenlogger). Durch einen Batteriewechsel wird eine laufende Messung gestoppt. Die gespeicherten Daten bleiben aber erhalten. 1. Gespeicherte Daten auslesen. 2. Datenlogger auf die Frontseite legen. 3. -
Seite 17: Tipps Und Hilfe
(Geräte Messwert liegt unterhalb des mit Display) Messbereichs. wird angezeigt (Geräte Funktion Zeitmarke setzen ist mit Display) deaktiviert. Wenn Sie Fragen haben, wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontaktdaten finden Sie im Internet: www.testo.com/service-contact... - Seite 18 0970 1842 de 02...
