Kapitel 4
Kommunikations-Ports

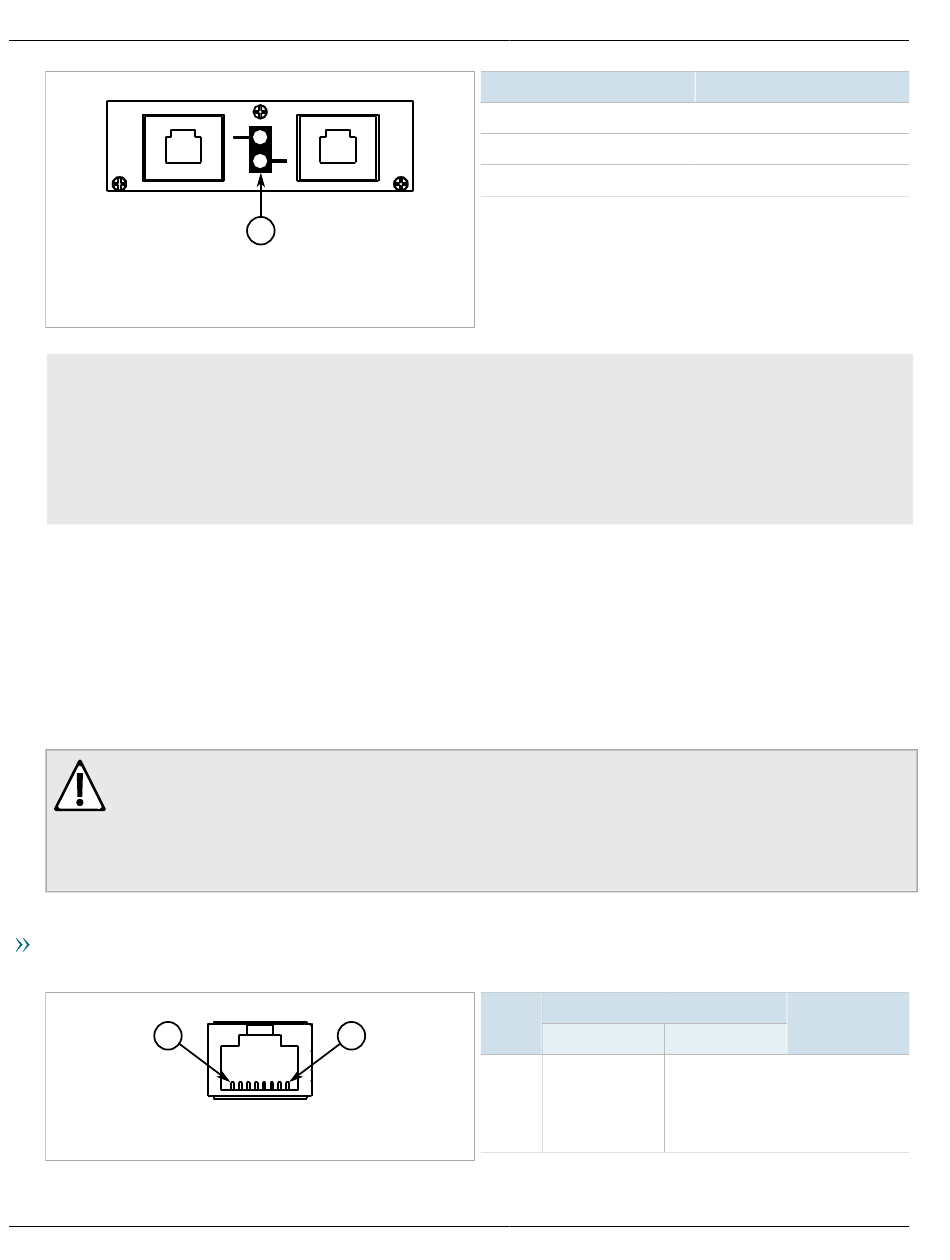

Abbildung 17: Port-LEDs
1. Port-LED
INHALT
• Abschnitt 4.1, „Ethernet-Ports in Kupfertechnik"
• Abschnitt 4.2, „Ethernet-Ports in Glasfasertechnik"
• Abschnitt 4.3, „SFP-Transceiver"
• Abschnitt 4.4, „BNC-Ports"
• Abschnitt 4.5, „GBIC-Ethernetports in Glasfasertechnik"
Abschnitt 4.1

Ethernet-Ports in Kupfertechnik

Der RUGGEDCOM RSG2288 unterstützt mehrere Ethernet-Ports des Typs 10/100/1000Base-TX, die den Anschluss
an standardmäßige UTP-Kabel der Kategorie 5 (CAT-5) mit Steckverbindern RJ45 ermöglichen. Die Steckverbinder
RJ45 sind mit dem Erdungsanschluss am Gerätechassis direkt verbunden und nehmen STP-Kabel der Kategorie 5
(CAT-5) auf.
WARNUNG!
Stromschlaggefahr – Gefahr schwerer Personenschäden und/oder Störungen an Geräten. Vergewissern
Sie sich bei Verwendung geschirmter Kabel, dass die geschirmten Kabel über den Schirmleiter und
die RJ45-Buchsen an den jeweiligen Enden keine Erdungsschleife bilden. Erdungsschleifen können
übermäßiges Rauschen und übermäßige Störungen verursachen und, was noch wichtiger ist, die
Gefahr von elektrischem Schlag mit sich bringen, was zu schweren Personenschäden führen kann.
Pinbelegung
Die Pinbelegung für die RJ45-Steckverbinder ist wie folgt:
8
Abbildung 18: Pinbelegung Ethernet-Port RJ45
26
1
1
LED-Zustand
Gelb (dauerhaft leuchtend)
Gelb (blinkend)
Aus
Bezeichnung
Pin
10/100Base-TX
1 RX+
RUGGEDCOM RSG2288
Installationshandbuch
Beschreibung
Verbindung hergestellt
Verbindung (Aktivität)
Keine Verbindung erkannt
Beschreibung
1000Base-TX
BI_DA+ Daten
empfangen
+ oder
bidirektionales
Paar A+
Ethernet-Ports in Kupfertechnik
