Per il collegamento dei terminali thT alla pompa di calore, seguire le seguenti indicazioni.
▪
Per effettuare il collegamento utilizzare un cavo a tre poli schermato AWG 20-22.
▪
Per installazioni con più di un terminale in rete, collegare i terminali in serie. La lunghezza massima della rete non deve
superare i 500 metri. Per reti di collegamento con più di due thT è necessario installare una resistenza di 120 Ohm tra
Rx+/Tx+ y Rx-/Tx- nel primo e ultimo terminale per prevenire possibili problemi di comunicazione.
▪
Configurare la direzione del terminale in conformità alla configurazione del controller seguendo i passaggi indicati nel
manuale del terminale thT.
Installazione senza terminali interni
Le pompe di calore SI-GEO anche possono essere utilizzate in installazioni che non dispongono di nessun tipo di terminale interno
che generi un segnale di domanda. In questi casi si può imporre una richiesta continua nell'ingresso digitale del gruppo da attivare
selezionando la logica di controllo adatta al controller. In questo modo, la pompa di calore effettuerà i cicli di marcia / arresto in
funzione del controllo di temperatura del circuito e delle temperature esterne di interruzione di ciascuno dei servizi.
Meier Tobler AG
FBUS2

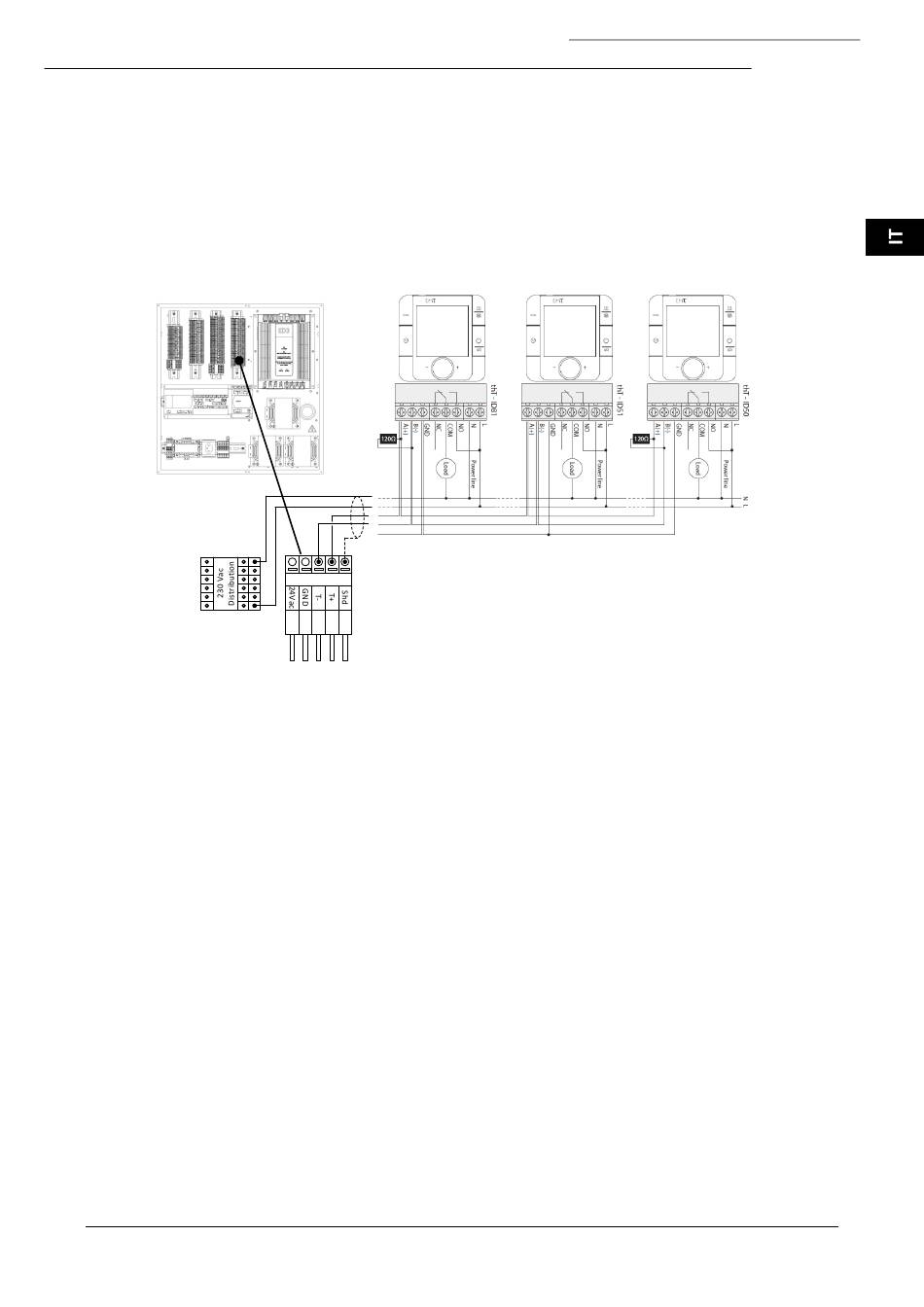

Figura 5.11. Esempio di collegamento dei terminali thT.
