CO/Tech FT-30ME Inbetriebnahme Seite 9

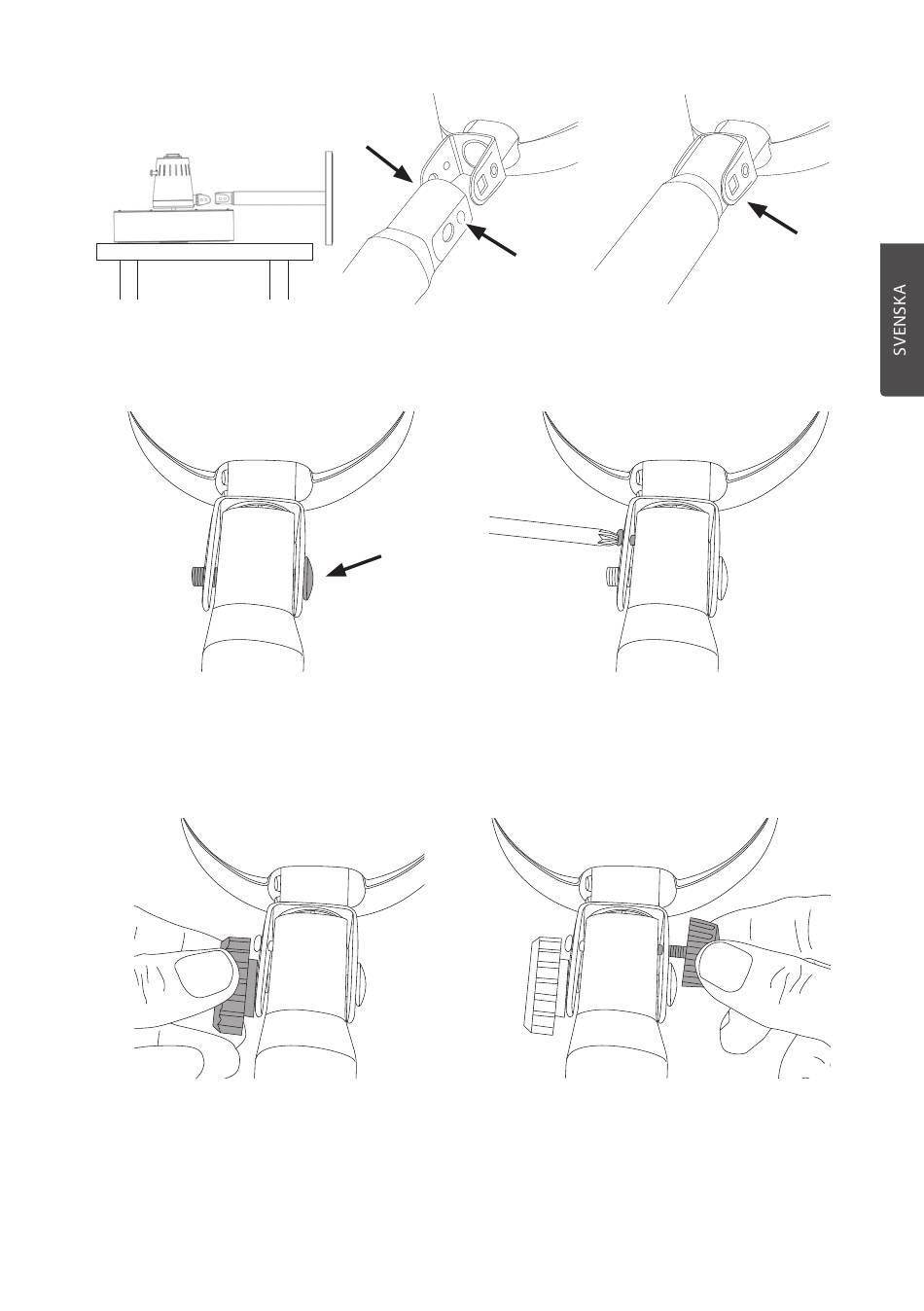

2. Lägg fläkthuvudet på
en plan yta
4. Skjut igenom fästskruven (10).
6. Skruva på låsvredet för fästbulten (4) och
dra åt. Dra åt så att det sitter stadigt men
inte hårdare än att fläkthuvudet går att
vinkla.
Öppning
Fördjupning
3. Skjut in foten i fästet. Se till att du vänder foten rätt. Sidan
med fördjupningen ska vara på samma sida som det
fyrkantiga hålet i fästet.
7. Skruva in låsvredet (9) för låsning av fläkt-
9
5. Håll foten så att den sitter rakt i
fästet och skruva in spärrskruven för
fläkthuvudets vinkel (3) helt. Skruven
ska sticka in i öppningen i foten och
begränsa fläkthuvudets vinkel.
huvudets vinkel. Ställ in önskad vinkel och
dra åt.
