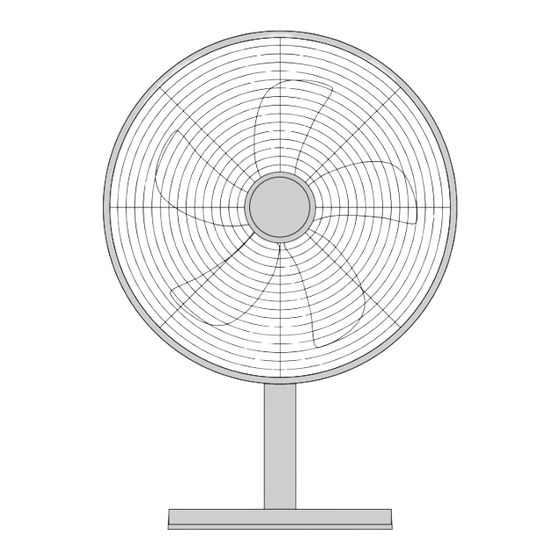

Cooling Fan
Fläkt | Vifte | Tuuletin | Ventilator
Important:
Read the entire instruction manual carefully
and make sure that you fully understand
it before you use the equipment. Keep the
manual for future reference.
Viktig information:
Läs hela bruksanvisningen noggrant och
försäkra dig om att du har förstått den
innan du använder utrustningen. Spara
bruksanvisningen för framtida bruk.
Art.no
36-7814
Viktig informasjon:
Les disse anvisningene nøye og forsikre deg om
at du forstår dem, før du tar produktet i bruk.
Ta vare på anvisningene for seinere bruk.
Tärkeää tietoa:
Lue nämä ohjeet huolellisesti ja varmista
että olet ymmärtänyt ne, ennen kuin alat
käyttää laitetta. Säilytä ohjeet myöhempää
tarvetta varten.
Model
FT-30ME
Wichtiger Hinweis:
Vor Inbetriebnahme die komplette Bedienungs­
anleitung durchlesen und aufbewahren.
Ver. 20181206
Original instructions
Bruksanvisning i original
Originalbruksanvisning
Alkuperäinen käyttöohje
Original Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für CO/Tech FT-30ME

Inhaltszusammenfassung für CO/Tech FT-30ME

  • Seite 1 Art.no Model 36-7814 FT-30ME Cooling Fan Fläkt | Vifte | Tuuletin | Ventilator Important: Viktig informasjon: Wichtiger Hinweis: Read the entire instruction manual carefully Les disse anvisningene nøye og forsikre deg om Vor Inbetriebnahme die komplette Bedienungs­ and make sure that you fully understand at du forstår dem, før du tar produktet i bruk.
  • Seite 3 Art.no 36-7814 Model FT-30ME Please read the entire instruction manual before use and then save it for future reference. We reserve the right for any errors in text or images and any necessary changes made to technical data. In the event of technical problems or other queries, please contact our Customer Services (see address details on the back).

  • Seite 4: Product Description

    Product description 1. Control for turning the oscillation function on/off 2. Control for selecting fan speed l, ll, lll or off 3. Locking screw for fan head angle 4. Lock nut for mounting bolt 5. Mount for fan head 6. Washer 7.
  • Seite 5 Open slot Depression 2. Lay the fan head on 3. Push the end of the support into the bracket on the fan a flat surface. head. Make sure that is support is facing the right way. The side with the depression should be on the side of the bracket with the square hole. 4.

  • Seite 6: Care And Maintenance

    Instructions for use 1. Place the fan on a flat, firm surface. 2. Route the mains lead so that there is no risk of anyone tripping over it and connect the plug to an electrical outlet. 3. Use the control (2) to select the fan speed. 4. Turn the oscillation function on/off by moving the control (1) up/down. Tilting the fan head backwards Loosen the knob (9), tilt the fan head to the desired angle and then tighten the knob.
  • Seite 7 Fläkt Art.nr 36-7814 Modell FT-30ME Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).
  • Seite 8 Produktbeskrivning 1. Reglage för att slå på/av svepande rörelse 2. Reglage för val av fläkthastighet l, ll, lll eller 3. Spärrskruv för fläkthuvudets vinkel 4. Låsvred för fästbult 5. Fäste för fläkthuvud 6. Bricka 7. Vingskruv 8. Fläkthuvud 9. Vred för låsning av fläkthuvudets vinkel 10.
  • Seite 9 Öppning Fördjupning 2. Lägg fläkthuvudet på 3. Skjut in foten i fästet. Se till att du vänder foten rätt. Sidan en plan yta med fördjupningen ska vara på samma sida som det fyrkantiga hålet i fästet. 4. Skjut igenom fästskruven (10). 5. Håll foten så att den sitter rakt i fästet och skruva in spärrskruven för fläkthuvudets vinkel (3) helt.

  • Seite 10: Skötsel Och Underhåll

    Användning 1. Placera fläkten så att den står stadigt. 2. Dra nätkabeln så att inte någon riskerar att snubbla på den och anslut stickproppen till ett vägguttag. 3. Välj fläkthastighet med reglaget (2). 4. Slå på/av svepandefunktion genom att dra reglaget (1) upp/ner. Vinkla fläkthuvudet bakåt Lossa vredet (9), vinkla fläkthuvudet till önskad vinkel och dra åt.
  • Seite 11 Vifte Art.nr. 36-7814 Modell FT-30ME Les brukerveiledningen grundig før produktet tas i bruk og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. feil i tekst og bilde, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter.
  • Seite 12 Produktbeskrivelse 1. Strømbryter for å skru på/av oscillerende bevegelse 2. Bryter for valg av viftehastighetene I, II, III eller av 3. Sperreskrue for viftedelens vinkel 4. Låseratt for festebolt 5. Feste for viftehodet 6. Skive 7. Vingeskrue 8. Viftedel 9. Låsespaker for låsing av viftehodets vinkling 10.
  • Seite 13 Åpning Fordypning 2. Legg viftedelen på 3. Skyv foten inn i festet. Pass på at foten blir vendt riktig vei. en plan flate. Den siden som har fordypning skal være på samme side som det firkantede hullet i festet. 4. Skyv festebolten (10) igjennom. 5.
  • Seite 14 Bruk 1. Plasser viften slik at den står stødig på gulvet. 2. Plasser strømledningen slik at ingen kan snuble i den og koble støpselet til et strømuttak. 3. Velg viftehastighet med bryteren (2). 4. Sveipebevegelsene aktiveres/deaktiveres ved at bryteren (1) justeres opp/ned. Vinkle viftehodet bakover Løsne på...
  • Seite 15 Tuuletin Tuotenro 36-7814 Malli FT-30ME Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- ja kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).
  • Seite 16 Tuotekuvaus 1. Pyörimisliikkeen käynnistys/sammutus 2. Pyörimisnopeuden valinta: l, ll, lll tai pois päältä 3. Tuuletinpään kulman lukitusruuvi 4. Kiinnityspultin lukitusvipu 5. Tuulettimen pään kiinnitys 6. Aluslaatta 7. Siipiruuvi 8. Tuulettimen pää 9. Kallistuksen lukituksen vipu 10. Tuulettimen pään lukitusruuvi 11. Jalusta 12.
  • Seite 17 Aukko Syvennys 2. Aseta tuuletinpää 3. Työnnä jalka kiinnikkeeseen. Varmista, että jalka on tasaiselle alustalle. oikein päin. Syvennyksen tulee olla samalla puolella kuin kiinnikkeen nelikulmainen reikä. 4. Työnnä kiinnitysruuvi (10) lävitse. 5. Pitele jalkaa siten että se pysyy kiinnikkeessä suorassa, ja kiristä tuuletinpään kulman lukitusruuvi (3).

  • Seite 18: Huolto Ja Puhdistaminen

    Käyttö 1. Aseta tuuletin vakaalle alustalle. 2. Vedä virtajohto niin, että se ei aiheuta kompastumisvaaraa ja liitä pistoke pistorasiaan. 3. Valitse tuulettimen nopeus säätimellä (2). 4. Käynnistä/sammuta pyörimistoiminto vetämällä tai painamalla nuppia (1). Tuulettimen pään taittaminen taaksepäin Avaa vipu (9), käännä tuuletinpää haluamaasi kulmaan ja kiristä. Ota huomioon, että...

  • Seite 19: Sicherheitshinweise

    Ventilator Art.Nr. 36-7814 Modell FT-30ME Vor Inbetriebnahme die Bedienungsanleitung vollständig durchlesen und für künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite). Sicherheitshinweise •...

  • Seite 20: Produktbeschreibung

    Produktbeschreibung 1. Schalter zum Ein- und Ausschalten der Oszillation 2. Schalter für die Wahl der Gebläse- geschwindigkeit: l, ll, lll oder aus 3. Arretierschraube für den Winkel des Gebläsekopfs 4. Drehriegel für die Feststellschraube 5. Halterung für den Gebläsekopf 6. Unterlegscheibe 7.
  • Seite 21 Öffnung Vertiefung 2. Den Gebläsekopf auf eine 3. Denn Ständer in die Halterung schieben. Sicherstellen, dass ebene Fläche legen. der Ständer richtig herum sitzt. Die Seite mit Vertiefung soll sich auf derselben Seite befinden wie das viereckige Loch in der Halterung. 4. Die Sicherungsschraube (10) 5.

  • Seite 22: Pflege Und Wartung

    Gebrauch 1. Das Produkt stabil aufstellen. 2. Das Netzkabel so legen, dass niemand darüber stolpern kann und den Stecker an eine Steckdose anschließen. 3. Die Gebläsegeschwindigkeit mit dem Schalter (2) wählen. 4. Um die Oszillation einzuschalten, den Schalter (1) nach oben/unten ziehen. Den Gebläsekopf nach hinten neigen Die Drehknauf (9) lösen, den Gebläsekopf wie gewünscht ausrichten und wieder festziehen.

  • Seite 23: Technische Daten

    Technische Daten Betriebsspannung 220–240 V AC, 50/60 Hz Leistungsaufnahme 35 W Höhe 55 cm Ø 35 cm Gebläsekopf Netzkabel 177 cm Gewicht 3,7 kg Beschreibung Symbol Wert Einheit Max. Luftströmung 35,3 m³/min Leistungsaufnahme des Ventilators 32,36 Serviceverhältnis 1,09 (m³/min)/W Leistungsaufnahme im Bereitschaftszustand Schallleistungspegel des Ventilators 55,8...
  • Seite 24 SVERIGE KUNDTJÄNST Tel: 0247/445 00 Fax: 0247/445 09 E-post: kundservice@clasohlson.se INTERNET www.clasohlson.se BREV Clas Ohlson AB, 793 85 INSJÖN NORGE KUNDESENTER Tlf.: 23 21 40 00 Faks: 23 21 40 80 E-post: kundesenter@clasohlson.no INTERNETT www.clasohlson.no POST Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO SUOMI ASIAKASPALVELU Puh.: 020 111 2222...
