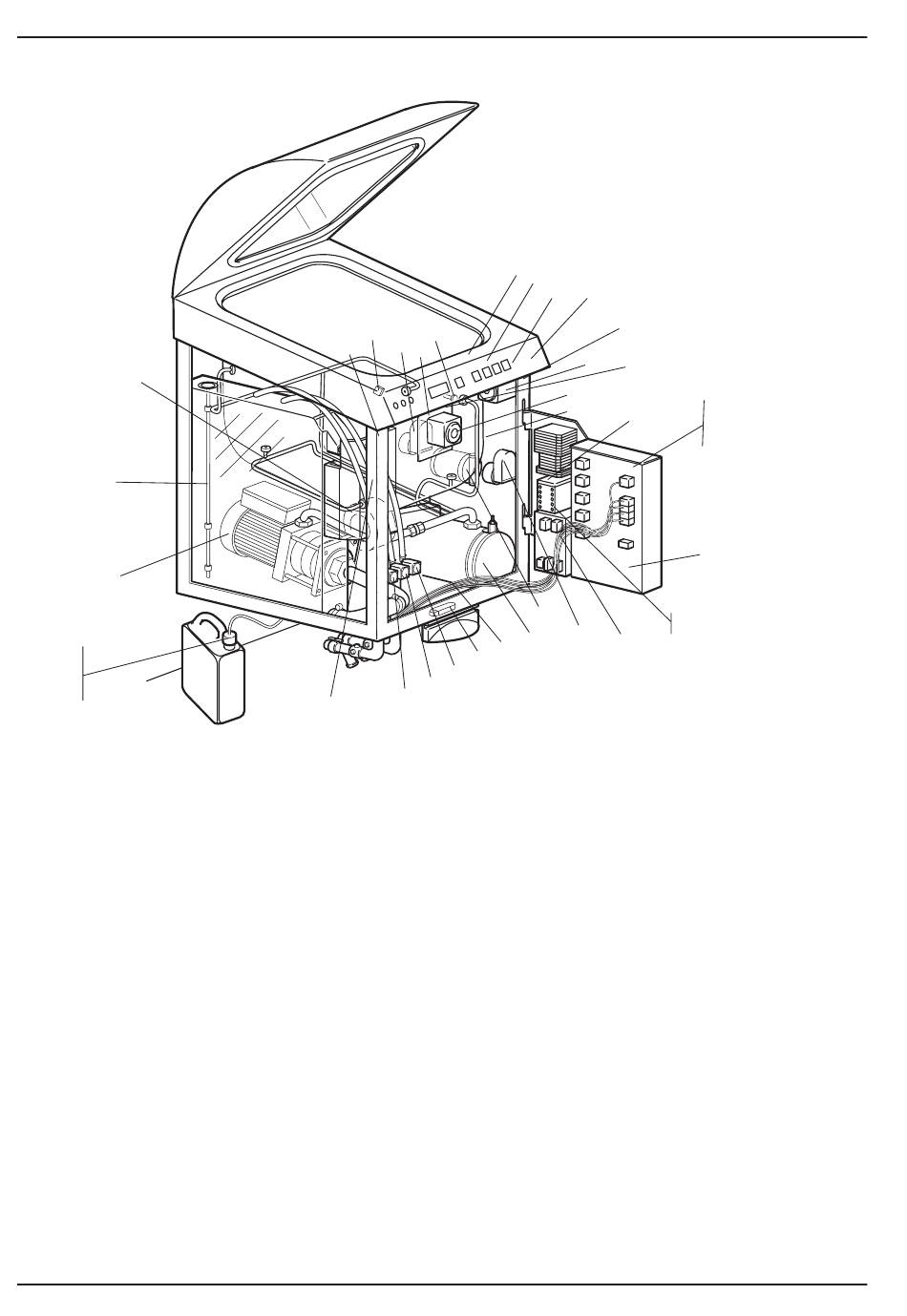

Liste des composants 607/608

-T2
-LS1
-M1
-LS2
-LS3
-LS4
-LS6
V654
-A1 Système de commande, carte processeur
-A21 Système de commande, carte d'extension (option)
-A11 Panneau de commande
-E1 Composant électrique du générateur de vapeur
-F1 Fusible pour transformateur auxiliaire
-F2 Fusible 24 V de la carte processeur
-F3 Fusible, tension de commande, phase 1
-F4 Fusible, tension de commande, phase 2 (certaines
alternatives de connexion)
-F5 Fusible, pompe à produit de vaporisation
-K2 Contacteur, composant du générateur de vapeur
-LS1 Capteur de niveau, réservoir
-LS2 Capteur de niveau, détartrant
-LS3 Capteur de niveau, produit de vaporisation (option)
-LS4 Capteur de niveau, cycle (option)
-LS5 Détecteur de fuite
-LS6 Capteur de niveau, produit de rinçage (option)
-M1 Moteur, pompe principale
-M2 Moteur, pompe à produit de vaporisation (option)
-M3 Moteur, pompe à détergent (option)
-M4 Moteur, pompe à détartrant
-M6 Moteur, mouvement/verrouillage de porte
-M7 Moteur, pompe à produit de rinçage (option)
-M9 Moteur, agitateur (option)
-Q1 Interrupteur principal
10
Installation
-TE1
-S1
-M3
-M7
-S7
-Y7
-Y1
-Y2
-LS5
-Y5
Edition 040210
-S3
-S5
-S4 -A11
-S2
-M6
-S8
-M9
-F5
-K2
-M2
-M4
-E1
-XPE
-Q1
-Y6
-S11
-S1 Interrupteur de fin de course, désactive la protection
contre pincement
-S2 Interrupteur de fin de course, protection contre
pincement
-S3 Interrupteur de fin de course, porte fermée
-S4 Interrupteur de fin de course, porte ouverte
-S5 Commutateur de sécurité, porte fermée
-S7 Interrupteur de fin de course, agitateur bas (option)
-S8 Interrupteur de fin de course, agitateur haut (option)
-S11 Bouton-poussoir pédale
-T1 Commande, transformateur de courant
-T2 Transformateur, adaptation de la tension secteur,
monophasé 200-240/230 V, 4,4 kVA (option)
-T3 Transformateur, adaptation de la tension secteur,
triphasé 200-240 V, 3x1,5 kVA (option)
-TE1 Capteur de température PT 1000
-TE2 Capteur de température PT 1000 (option)
-Y1 Electrovanne, eau froide (KV)
-Y2 Electrovanne, eau chaude (VV)
-Y5 Electrovanne, refroidissement extérieur (option)
-Y6 Vanne, vapeur extérieure (option)
-Y7 Electrovanne, refroidissement par condensation
-XPE Rail terre de protection
Remarque : certains composants sont des équipements
supplémentaires.
-A1
-F1, F2
-T1
-A21
-F3
-F4
