Getinge 607 Montage-Und Installationsanleitung Seite 40

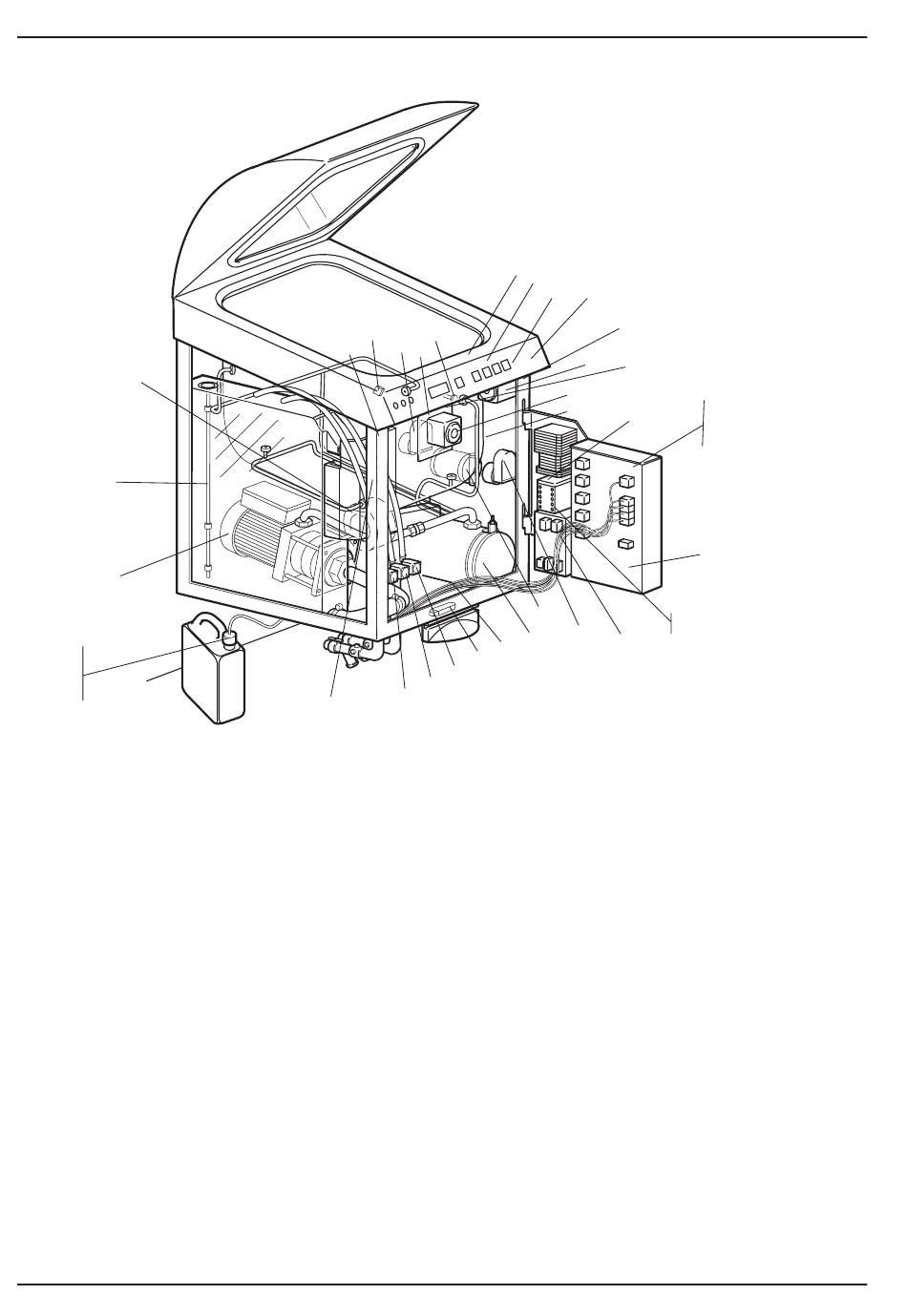

Komponentenliste 607/608
-T2
-LS1
-M1
-LS2
-LS3
-LS4
-LS6
V654
-A1 Steuersystem, Prozessorkarte
-A21 Steuersystem, Expansionskarte (Option)
-A11 Bedientafel
-E1 Elektroheizung im Dampferzeuger
-F1 Sicherung für Hilfstransformator
-F2 Sicherung 24V an Prozessorkarte
-F3 Sicherung Steuerspannung Phase 1
-F4 Sicherung Steuerspannung Phase 2 (einige
Anschlussalternativen)
-F5 Sicherung Pumpenspraymittel
-K2 Schütz, Heizung Dampferzeuger
-LS1 Füllstandsensor Tank
-LS2 Füllstandsensor Entkalkungsmittel
-LS3 Füllstandsensor Spraymittel (Option)
-LS4 Füllstandsensor Zyklus (Option)
-LS5 Leckagesensor
-LS6 Füllstandsensor Spülmittel (Option)
-M1 Motor Hauptpumpe
-M2 Motor Pumpenspraymittel (Option)
-M3 Motor Pumpenreinigungsmittel (Option)
-M4 Motor Pumpenentkalkung
-M6 Motor Türbedienung/Türverriegelung
-M7 Motor Pumpenspülmittel (Option)
-M9 Motor, Drehkopf (Option)
10
Installation
-TE1
-S1
-M3
-M7
-S7
-Y7
-Y1
-Y2
-LS5
-Y5
Ausgabe 04-02-10
-S3
-S5
-S4 -A11
-S2
-M6
-S8
-M9
-F5
-K2
-M2
-M4
-E1
-XPE
-Q1
-Y6
-S11
-Q1 Hauptschalter
-S1 Grenzschalter, trennt Entleerungs
schutz
-S2 Grenzschalter, Entleerungsschutz
-S3 Grenzschalter, Tür geschlossen
-S4 Grenzschalter, Tür geöffnet
-S5 Sicherheitsschalter, Tür geschlossen
-S7 Grenzschalter, Drehkopf abwärts (Option)
-S8 Grenzschalter, Drehkopf aufwärts (Option)
-S11 Druckknopf Pedal
-T1 Steuerstromtransformator
-T2 Transformator, Angleichung der
Netzspannung, Einzelphase 200-240/230V,
4,4kVA (Option)
-T3 Transformator, Angleichung der
Netzspannung, Dreiphasen 200-240V,
3x1,5kVA (Option)
-TE1 Temperatursensor PT 1000
-TE2 Temperatursensor PT 1000 (Option)
-Y1 Magnetventil, Kaltwasser (KW)
-Y2 Magnetventil, Warmwasser (WW)
-Y5 Magnetventil, externe Kühlung (Option)
-Y6 Ventil externer Dampf (Option)
-Y7 Magnetventil Kondensatkühlung
-XPE Schutzschiene Erdung
Hinweis: Einige Komponenten gehören zum Zubehör.
-A1
-F1, F2
-T1
-A21
-F3
-F4
5013246-00
