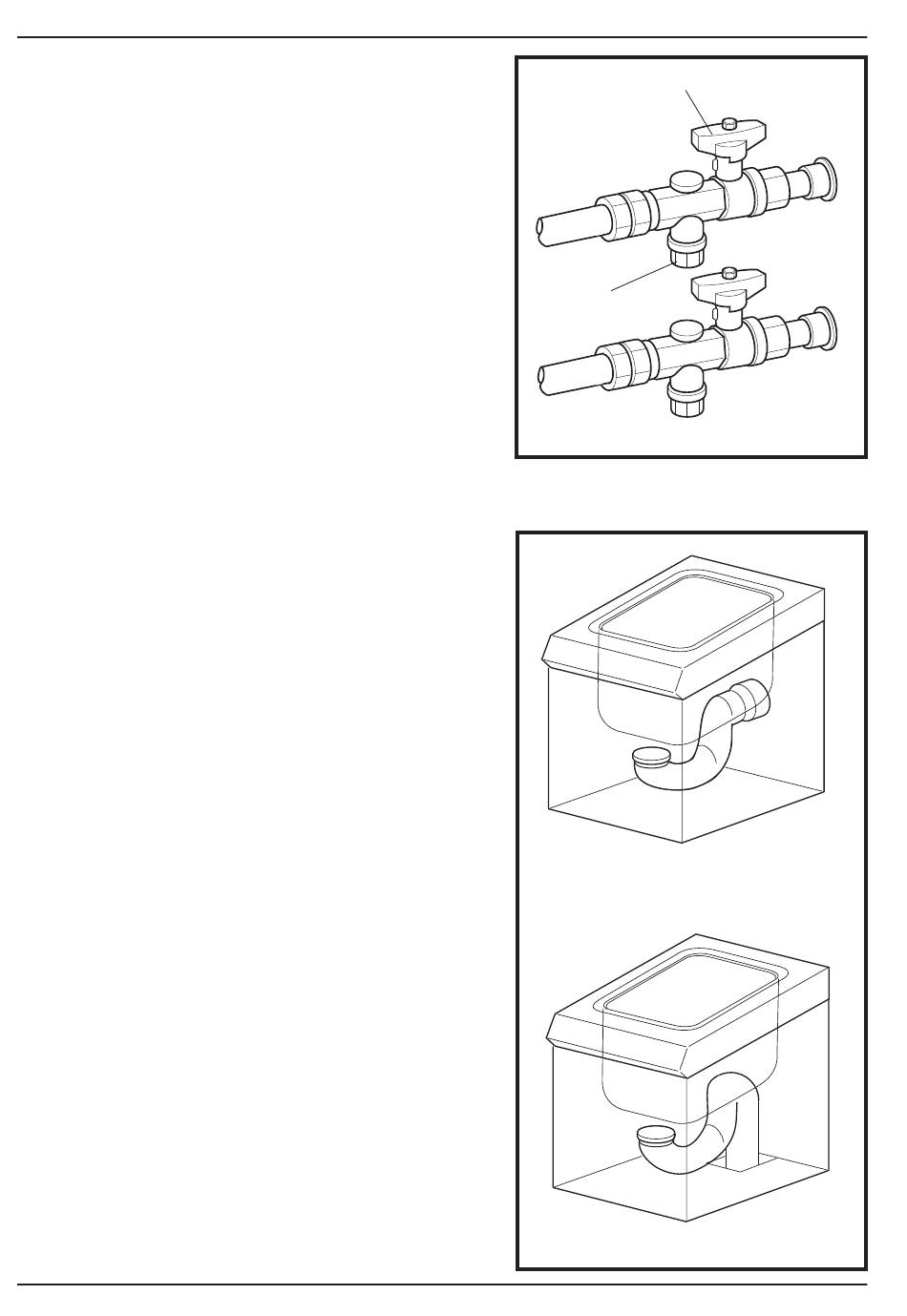

Raccordement à l'eau
1. Purgez les tuyaux d'eau à raccorder à l'appareil pour
éviter toute obstruction du filtre et des vannes.
2. Raccordez l'appareil de rinçage et de désinfection à
l'eau chaude et froide.
Les raccords d'eau doivent être conformes aux
spécifications suivantes :
607/608
Eau froide
Raccord
Pression
Débit
Eau chaude
Température
Raccord
Pression
Débit
617/618
Eau froide
Raccord
Pression
Débit
Eau chaude
Température
Raccord
Pression
Débit
3. Recouvrez les raccords avec un ruban en Téflon.
Raccordement au système de vidange
Raccordez l'appareil au système de vidange. Celui-ci
peut être raccordé vers l'arrière ou le bas. Le diamètre
du tuyau est de 110 mm.
6
Installation
15 (1/2") m m
70-800 kPa
20 l/min
45-60 °C
15 (1/2") m m
70-800 kPa
20 l/min
20 (3/4") mm
250-800 kPa
35 l/min
45-60 °C
15 (1/2") m m
250-800 kPa
30 l/min
Edition 040210
Vanne d'arrêt
Filtre
V553
V661
Raccord de vidange P dans le mur
Raccord de vidange S au sol
V662
