Getinge 607 Montage-Und Installationsanleitung Seite 29

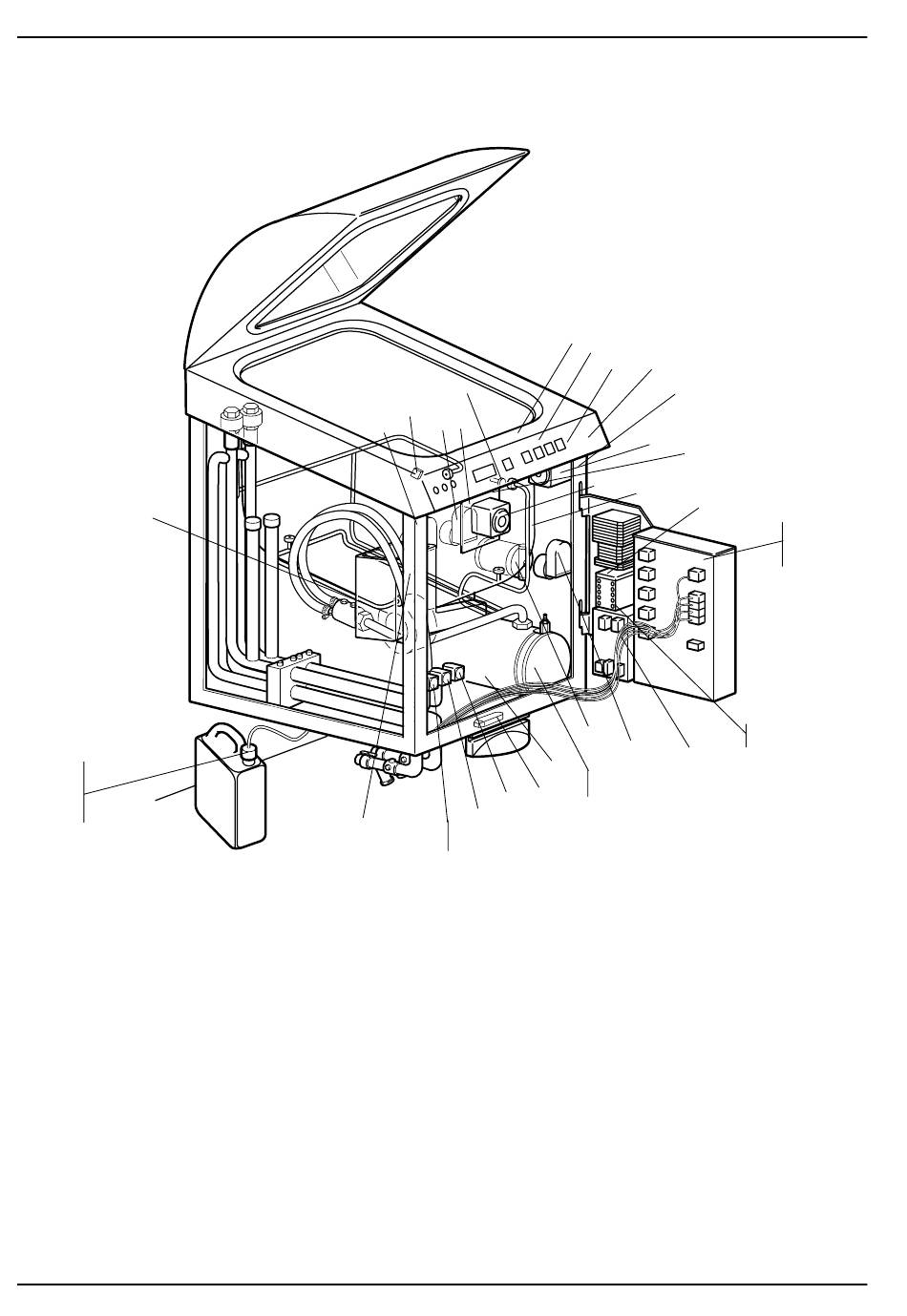

Komponentlista 617/618
-T2
-T3
-LS2
-LS3
-LS4
-LS6
V1063
-A1 Styrsystem, processorkort
-A11 Manöverpanel
-E1 Elelement i ånggenerator
-F1 Säkring för manövertransformator
-F2 Säkring 24V på processorkort
-F3 Säkring manöverspänning fas 1
-F4 Säkring manöverspänning fas 2 (vissa anslutningsalternativ)
-F5 Säkring pump spraymedel
-K2 Kontaktor, element ångalstrare
-LS2 Nivågivare avkalkning
-LS3 Nivågivare spraymedel(option)
-LS4 Nivågivare process(option)
-LS5 Läcksensor
-LS6 Nivågivare klarmedel(option)
-M2 Motor pump spraymedel(option)
-M3 Motor pump rengöringsmedel(option)
-M4 Motor pump avkalkning
-M6 Motor luckmanöver/Lucklås
-M7 Motorpump klarmedel(option)
-M9 Motor, vändare (option)
-Q1 Huvudbrytare
12
Installation
-TE1
-TE2
-S1
-S7
-M3
-M7
-Y1
-LS5
-Y2
-Y5
-S1
-S2
-S3
-S4
-S5
-S7
-S8
-S11
-T1
-T2
-T3
-TE1
-TE2
-Y1
-Y2
-Y5
-Y6
-Y7
-XPE
Observera! Vissa komponenter är extra utrustning.
Utgåva 040110
-S3
-S5
-S4 -A11
-S2
-M6
-M9
-F5
-M2
-M4
-Q1
-E1
-S11
-Y6
-Y7
Gränslägesbrytare, kopplar ur klämskydd
Gränslägeabrytare, klämskydd
Gränslägesbrytare, lucka stängd
Gränslägesbrytare, lucka öppen
Säkerhetsbrytare, lucka stängd
Gränslägesbrytare, vändare ned(option)
Gränslägesbrytare, vändare upp (option)
Tryckknapp pedal
Manöverströmstransformator
Transformator, anpassning nätspänning, 1 fas 200-240/230V,
4,4kVA(option)
Transformator, anpassning nätspänning, 3 fas 200-240V,
3x1,5kVA(option)
Temperaturgivare PT 1000
Temperaturgivare PT 1000 (option)
Magnetventil, kallvatten (KV)
Magnetventil, varmvatten (VV)
Magnetventil, extern avkylning (option)
Ventil extern ånga (option)
Magnetventil kondens avkylning
Skyddsjordningsskena
-S8
-K2
-A1
-F1, F2
-T1
-F3
-F4
-XPE
5013246-00
