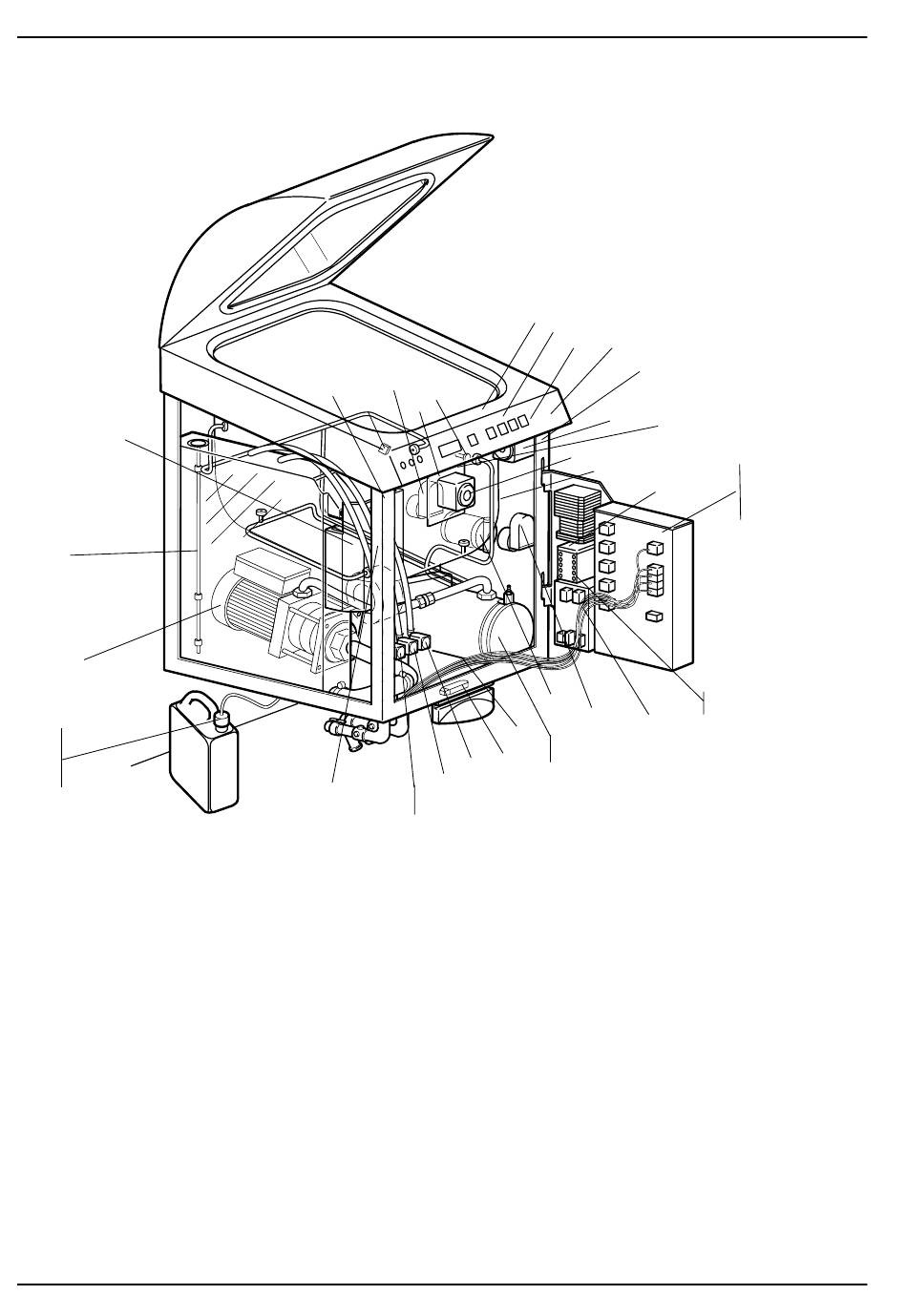

Komponentlista 607/608
-T2
-T3
-LS1
-M1
-LS2
-LS3
-LS4
-LS6
V654
-A1 Styrsystem, processorkort
-A11 Manöverpanel
-E1 Elelement i ånggenerator
-F1 Säkring för manövertransformator
-F2 Säkring 24V på processorkort
-F3 Säkring manöverspänning fas 1
-F4 Säkring manöverspänning fas 2 (vissa anslutningsalternativ)
-F5 Säkring pump spraymedel
-K2 Kontaktor, element ångalstrare
-LS1 Nivågivare tank
-LS2 Nivågivare avkalkning
-LS3 Nivågivare spraymedel (option)
-LS4 Nivågivare process (option)
-LS5 Läcksensor
-LS6 Nivågivare klarmedel (option)
-M1 Motor huvudpump
-M2 Motor pump spraymedel (option)
-M3 Motor pump rengöringsmedel (option)
-M4 Motor pump avkalkning
-M6 Motor luckmanöver/Lucklås
-M7 Motorpump klarmedel (option)
-M9 Motor, vändare (option)
-Q1 Huvudbrytare
-S1 Gränslägesbrytare, kopplar ur klämskydd
-S2 Gränslägesbrytare, klämskydd
10
Installation
-TE1
-M7 -M3
-TE2
-S1
-S7
-Y7
-Y1
-LS5
-Y2
-Y5
Utgåva 040110
-S3
-S5
-S4 -A11
-S2
-M6
-S8
-M9
-F5
-K2
-M2
-M4
-XPE
-Q1
-E1
-S11
-Y6
-S3 Gränslägesbrytare, lucka stängd
-S4 Gränslägesbrytare, lucka öppen
-S5 Säkerhetsbrytare, lucka stängd
-S7 Gränslägesbrytare, vändare ned (option)
-S8 Gränslägesbrytare, vändare upp (option)
-S11 Tryckknapp pedal
-T1 Manöverströmstransformator
-T2 Transformator, anpassning nätspänning, 1 fas 200-240/230V,
4,4kVA(option)
-T3 Transformator, anpassning nätspänning, 3 fas 200-240V,
3x1,5kVA(option)
-TE1 Temperaturgivare PT 1000
-TE2 Temperaturgivare PT 1000 (option)
-Y1 Magnetventil, kallvatten (KV)
-Y2 Magnetventil, varmvatten (VV)
-Y5 Magnetventil, extern avkylning (option)
-Y6 Ventil extern ånga (option)
-Y7 Magnetventil kondens avkylning
-XPE Skyddsjordningsskena
Observera! Vissa komponenter är extra utrustning.
-A1
-F1, F2
-T1
-F3
-F4
