Graco PR70 Bedienungsanleitung Seite 38

Druckspeicher

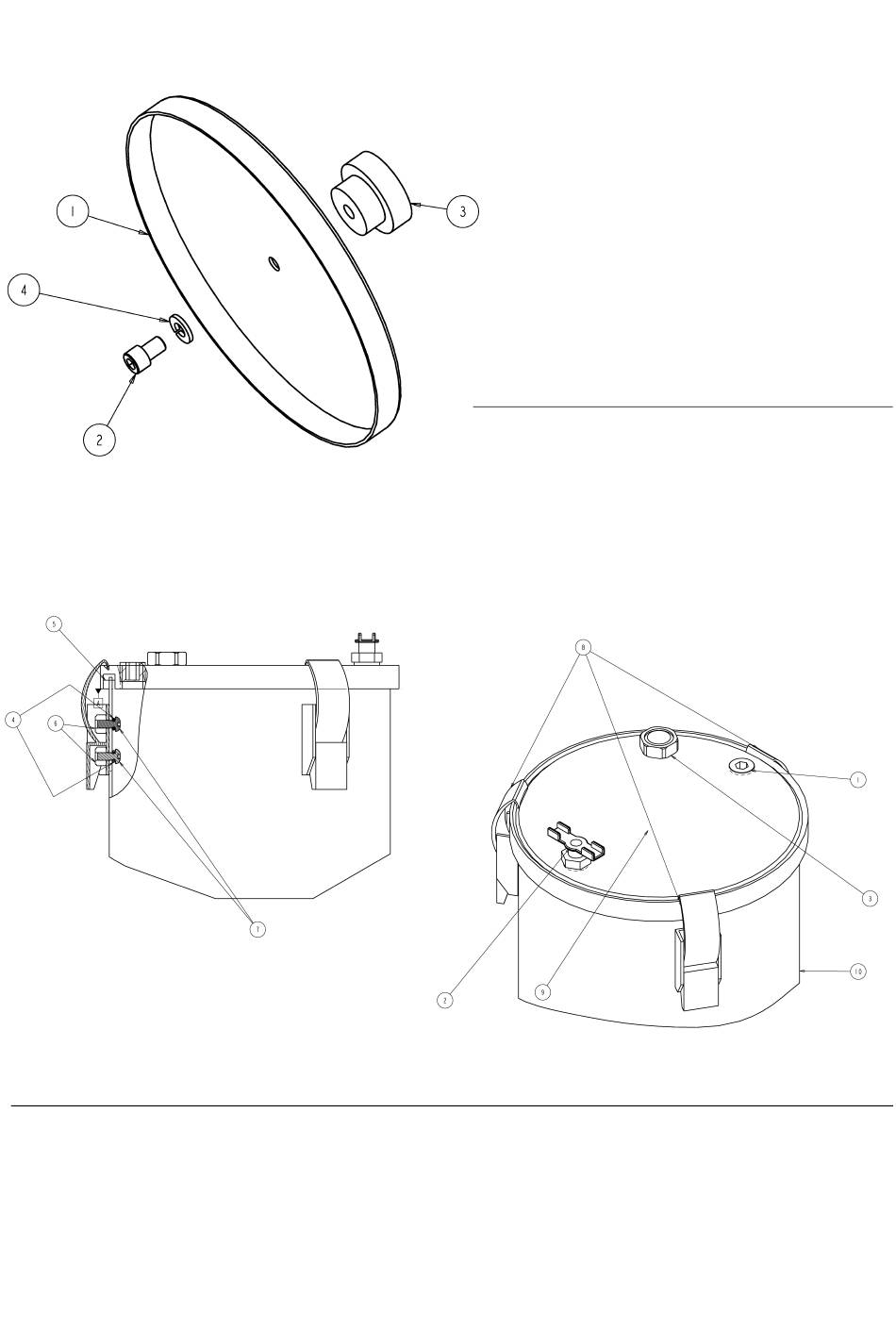

Abbildung 47: DECKELBAUGRUPPE, 3-7,5L KLEMMDECKEL, EINFACH (T.-Nr. LC0019)
1 9 4/0370/98 STECKER,SKT HD,1/4NPT,SS
2 9 4/0736/96 HAHN,ABLASS,1/4NPT,M,BRS
3 9 4/0752-D/97 VENTIL,ENTLASTUNGS-,9/16-
32,5PSI
4 95/0518/00 O-RING,VIT,JJF,>
5 9 5/0524/01 DICHTUNG,DECKEL,TFM,NIT
312394Gb
Abbildung 46: DECKELBAUGR.
STAUBABDECKUNG (T.-NR. LC0018)
1 1 5M956
2 9 6/0127/98
3 96 /0148/11
4 96 /0311/98
6 96/0176-1/98 MUTTER,SICHERUNGS-,8-32,NYLOCK,ES@@@
7 96/0282/98 SCHRAUBE,BHCS,8-32X0,38, ES@@@
8 96/0820/98 KLEMME,ÜBER DER MITTE,ES
9 15M320 DECKEL,7L,2 1/4'' NPT UND 1 9/16-32
ÖFFNUNGEN
10 15M392 TANKMODIFIKATION
DECKEK,TANK,TFM,STAUBABDECKUNG
SCHRAUBE,SHC,1/4-20X0,37, SS@@@
KNOPF,1/4-20,F,KUNSTSTOFF
SCHEIBE,SICHERUNGS-,1/4,HC,ES
38 von 38
