4. Führen Sie den Kabelbaum in den Stecker ein, wie in der Abbildung unten gezeigt. Anweisungen zur
Herstellung einer Schnittstelle zwischen den Sensoren und der HMI finden Sie in der Hauptanleitung 312393

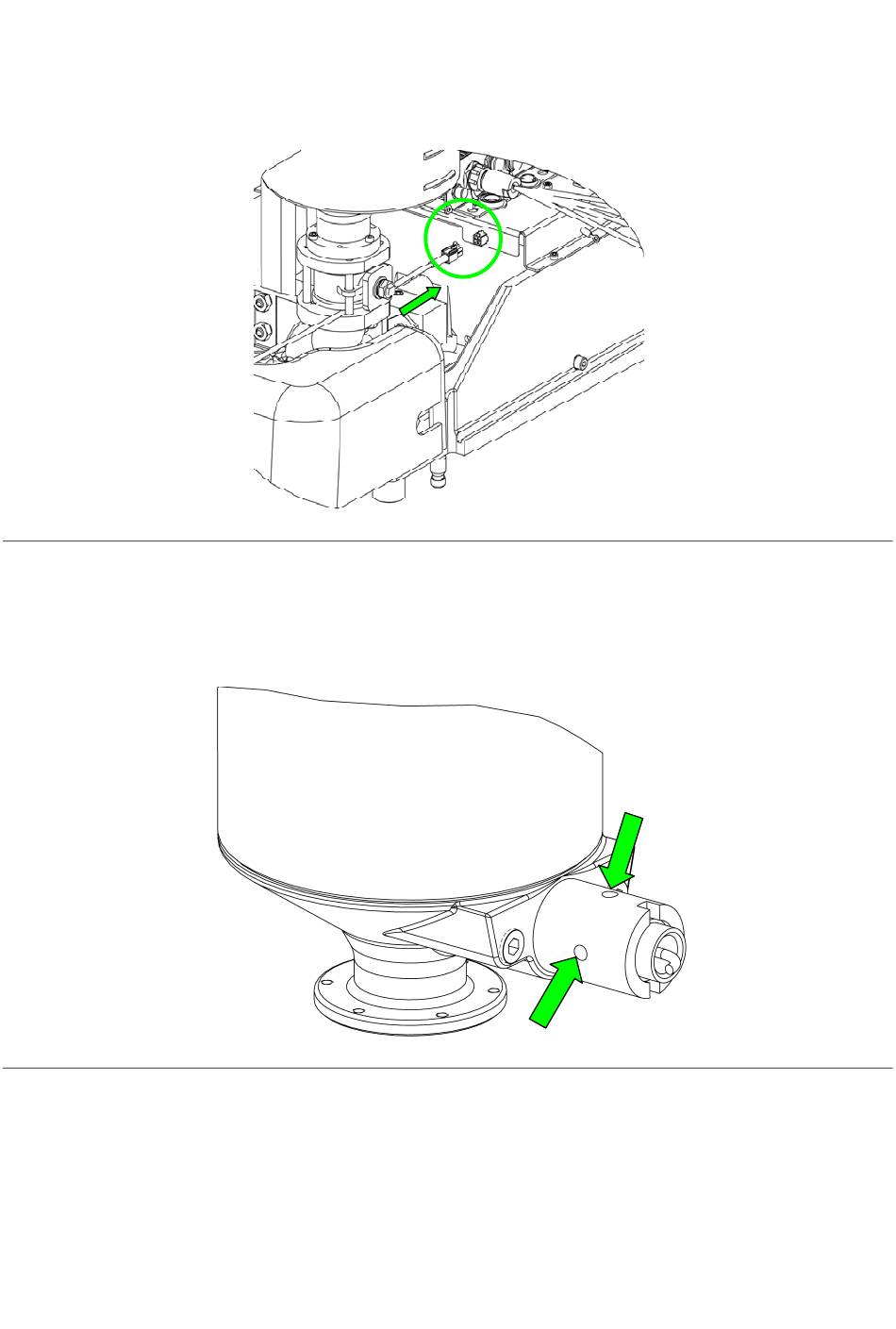

Abbildung 37: Kabelbauminstallation für Niedrigpegelsensoren
5. Nachdem der Sensor mechanisch installiert wurde, kann er auf das Material geeichet werden, das Sie
verwenden; suchen Sie dazu die Einstellschraube am Sensor. Sie sollte durch eine der vier Öffnungen im
Sensor hindurch sichtbar sein (siehe Abbildung unten.) Ist dies nicht der Fall, lockern Sie die Sicherungsmutter
und drehen Sie den Sensor, bis er sichtbar wird, und ziehen Sie die Mutter dann wieder an.
Abbildung 38: Einstellpositionen der Näherungssensoren
6. Das genaueste Verfahren zum Eichen des Sensors besteht darin, den Tank bis kurz oberhalb des Sensors zu
befüllen; danach sollte die gelbe LED am Sensor selbst leuchten. Gleichzeitig können Sie dabei prüfen, ob die
HMI das Material im Tank erfasst
7. Senken Sie als nächstes den Flüssigkeitspegel im Tank bis unterhalb des Sensors und achten Sie darauf, dass
die gelbe LED erlischt. Erlischt die LED nicht, erfasst sie am Schacht zurückgebliebenes Material. Stellen Sie
den Sensor ein, bis das Licht erlischt. Nun ist der Sensor geeichet und einsatzbereit.
