Geräteeigene Zuführsysteme aus Edelstahl

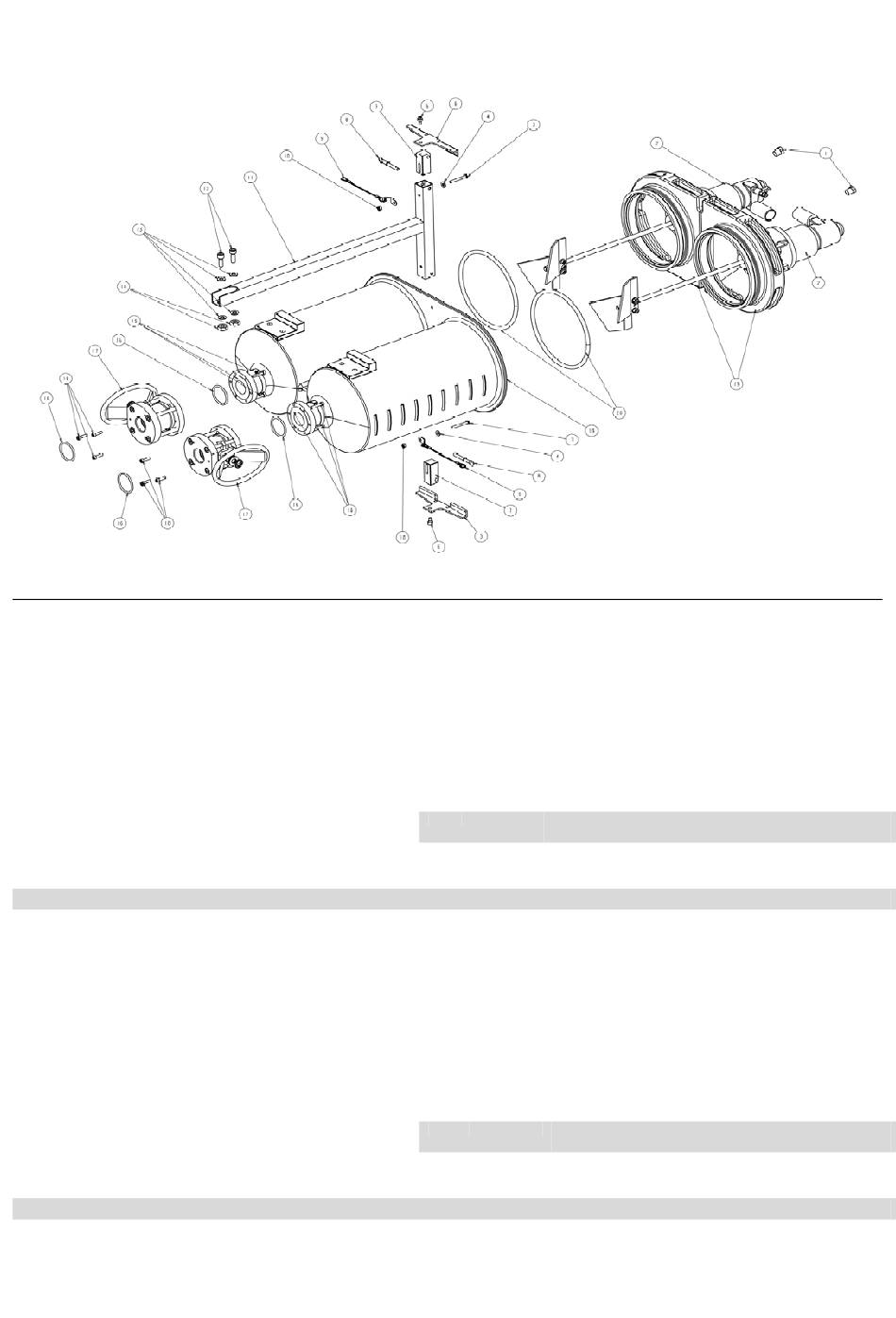

Abbildung 24: TANKBAUGR, DOPPEL 8L PE MIT KUGELHAHN U. PNEUMAT. RÜHRWERK(EN)
(T.-NR. LC0158 U. LC0159)
T.-NR. LC0158TANKBAUGR, DOPPEL 8L PE MIT KUGELHAHN U. 1 RÜHRWERK,PNEUM
1 12 0909 BELÜFTUNGSLOCH
2 255730 RÜHRWERKBAUGR,8L DOPPEL PE
TANK,PNEUM
3 1 20902 SCHRAUBE,SHCS,M5X0,8X40MM,EST
4 1 20907 SCHEIBE,FLACH,#10,EST
5 1 5K883 KLEMME,DECKEL-
6 12 0929 SCHRAUBE,ANSATZ-,M5X0,8X6MM
7 1 5K882 HALTERUNG,SCHIEBER-
8 1 20927 BEFESTIGUNG,SCHNELLKUPPLUNGSSTIFT-
9 12 0925 HALTERUNG,LANYARD MIT NASE
10 1 20905 MUTTER,SECHSKANTSICHERUNGS-,
M5X0,8,EST
TEILNUMMER NICHT ALS ERSATZ BESTELLBAR. TANKAUSTAUSCHSATZ 255480 MUSS BESTELLT WERDEN
T.-NR. LC0159TANKBAUGR, DOPPEL 8L PE MIT KUGELHAHN U. 2 RÜHRWERKEN 240V
1 120909 BELÜFTUNGSLOCH
2 255730 RÜHRWERKBAUGR,8L DOPPEL PE
TANK,PNEUM
3 12 0902 SCHRAUBE,SHCS,M5X0,8X40MM,EST
4 12 0907 SCHEIBE,FLACH,#10,EST
5 15 K883 KLEMME,DECKEL-
6 12 0929 SCHRAUBE,ANSATZ-,M5X0,8X6MM
7 15 K882 HALTERUNG,SCHIEBER-
8 12 0927 BEFESTIGUNG,SCHNELLKUPPLUNGSSTIFT-
9 12 0925 HALTERUNG,LANYARD MIT NASE
10 1 20905 MUTTER,SECHSKANTSICHERUNGS-,
M5X0,8,EST
TEILNUMMER NICHT ALS ERSATZ BESTELLBAR. TANKAUSTAUSCHSATZ 255481 MUSS BESTELLT WERDEN
312394Gb
11 15M226 BALLAST,STÜTZ-,8L,PE-TANK MIT KH
12 12 0913 SCHRAUBE,SHC,M8X1,25X25MM,MS,E
13 120908 SCHEIBE,FLACH,M8,EST
14 120906 MUTTER,SECHSKANTSICHERUNGS-,M8X1,25,EST
15 121013 SCHRAUBE,M5X0,8X25MM,EST,SHCS
16 95/0223/00 O-RING,VIT,BBC
17 255280 KUGELHAHNBAUGRUPPE
18 120904 SCHRAUBE,SHCS,M5X0,8X18MM,EST
19 15K839 TANKBAUGR,8L DOPPEL PE MIT EINEM
RÜHRWERK>
20 15 K840 O-RING
11 15M226 BALLAST,STÜTZ-,8L,PE-TANK MIT KH
12 1 20913 SCHRAUBE,SHC,M8X1,25X25MM,MS,E
13 120908 SCHEIBE,FLACH,M8,EST
14 120906 MUTTER,SECHSKANTSICHERUNGS-,M8X1,25,EST
15 121013 SCHRAUBE,M5X0,8X25MM,EST,SHCS
16 95/0223/00 O-RING,VIT,BBC
17 255280 KUGELHAHNBAUGRUPPE
18 120904 SCHRAUBE,SHCS,M5X0,8X18MM,EST
19 15K923 TANKBAUGR,8L DOPPEL PE MIT ZWEI
RÜHRWERKEN>
20 15 K840 O-RING
