Druckspeicher

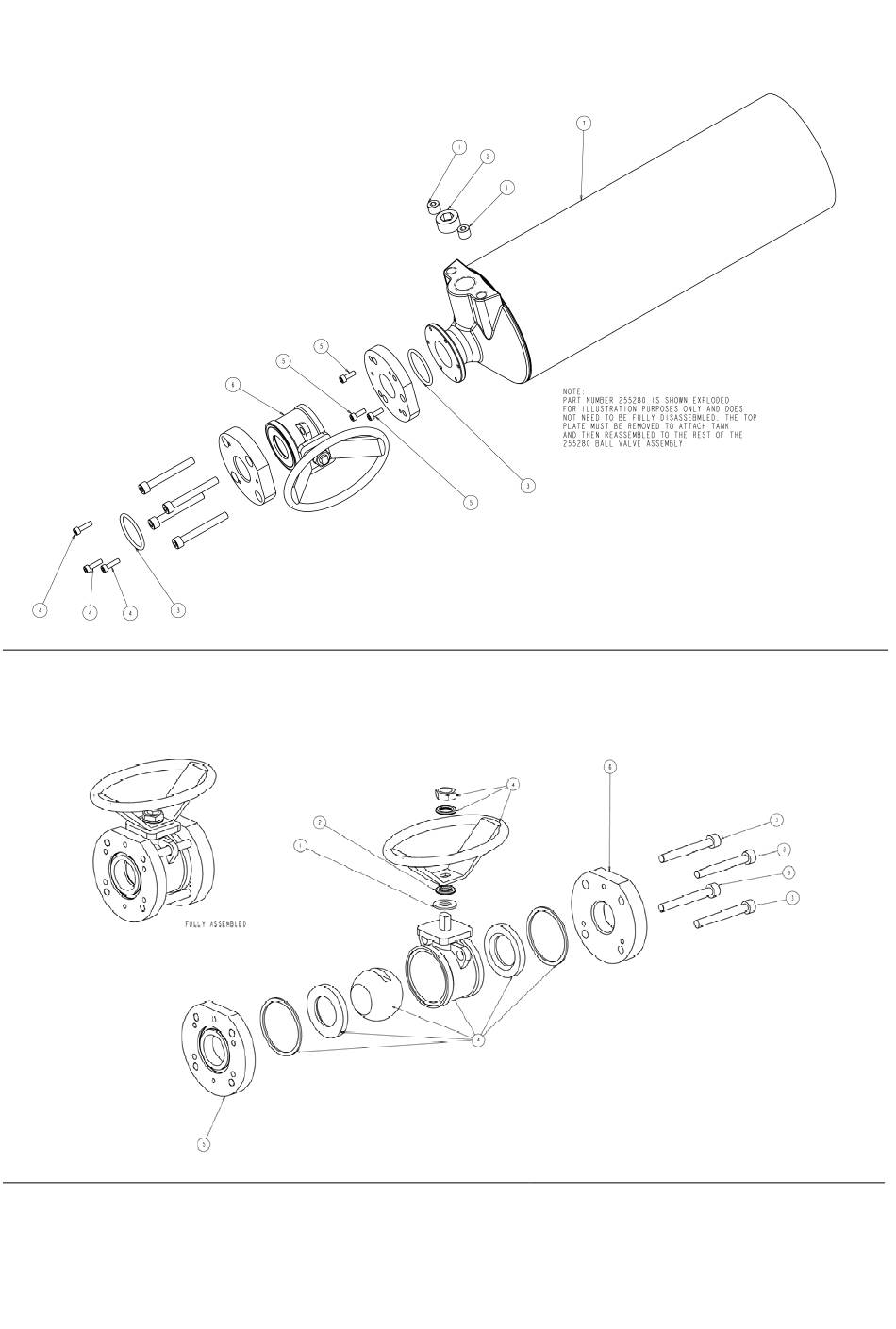

Abbildung 42: TANKBAUGR, 7,5L SST MIT KUGELHAHN-ABSPERRUNG (T.-NR. 255284)
1 9 4/0370/98 STECKER,SKT HD,1/4NPT,SS
2 9 4/0372/98 STECKER,SKT HD,3/4NPT,SS
3 9 5/0223/00 O-RING,VIT,BBC
4 120904 SCHRAUBE,SHCS,M5X0,8X18MM,EST
Abbildung 43: KUGELHAHNBAUGRUPPE (T.-NR. 255280)
1 96/0075-1/99 SCHEIBE,FLACH,SAE,7/16,MS,N-SERIE
2 9 6/0075/99 SCHEIBE,SICHERUNGS-,GETEILT,7/16,MS
3 12 1012 SCHRAUBE,M8X1,15X65MM,EST,SHCS
312394Gb
5 121011 SCHRAUBE,M5X0,8X14MM,EST,SHCS
6 255280 KUGELHAHNBAUGRUPPE
7 15K870 TANK,7,5L,SST
4 121111 HAHN,KUGEL-,1-1/4'' NPT FÜLLÖFFNUNG
5 15M224 FLANSCH,KUGELHAHNPLATTE,OBEN
6 15M225 FLANSCH,KUGELHAHNPLATTE,UNTEN
