Geräteeigene Zuführsysteme aus Edelstahl

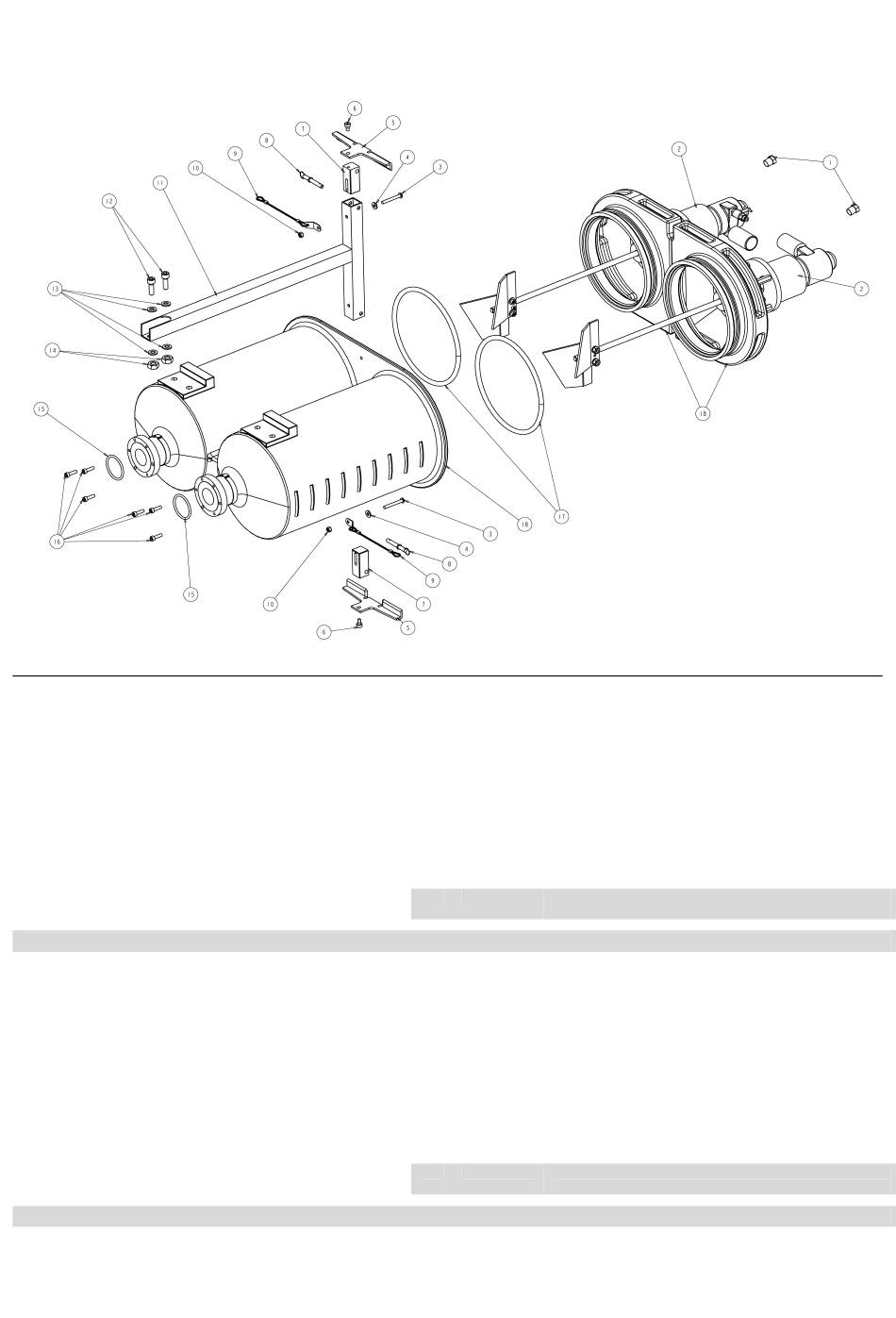

Abbildung 23: TANKBAUGR, DOPPEL 8L PE MIT PNEUMAT. RÜHRWERK(EN) (T.-NR. LC0156 U. LC0157)
T.-NR. LC0156 TANKBAUGR, DOPPEL 8L PE MIT 1 PNEUMAT RÜHRWERK
1 120909 B ELÜFTUNGSLOCH
2 25 5730 RÜHRWERKBAUGR,8L DOPPEL PE
TANK,PNEUM
3 120902 S CHRAUBE,SHCS,M5X0,8X40MM,EST
4 120907 S CHEIBE,FLACH,#10,EST
5 15K883 K LEMME,DECKEL-
6 120929 S CHRAUBE,ANSATZ-,M5X0,8X6MM
7 15K882 H ALTERUNG,SCHIEBER-
8 12 0927 BEFESTIGUNG,SCHNELLKUPPLUNGSSTIFT- 17
9 120925 HALTERUNG,LANYARD MIT NASE
TEILNUMMER NICHT ALS ERSATZ BESTELLBAR. TANKAUSTAUSCHSATZ 255480 MUSS BESTELLT WERDEN
T.-NR. LC0157 TANKBAUGR, DOPPEL 8L PE MIT 2. RÜHRWERKEN, 240V
1 120909 B ELÜFTUNGSLOCH
2 25 5730 RÜHRWERKBAUGR,8L DOPPEL PE
TANK,PNEUM
3 120902 S CHRAUBE,SHCS,M5X0,8X40MM,EST
4 120907 S CHEIBE,FLACH,#10,EST
5 15K883 K LEMME,DECKEL-
6 120929 S CHRAUBE,ANSATZ-,M5X0,8X6MM
7 15K882 H ALTERUNG,SCHIEBER-
8 12 0927 BEFESTIGUNG,SCHNELLKUPPLUNGSSTIFT- 17
9 120925 HALTERUNG,LANYARD MIT NASE
TEILNUMMER NICHT ALS ERSATZ BESTELLBAR. TANKAUSTAUSCHSATZ 255481 MUSS BESTELLT WERDEN
312394Gb
10 120905 MU TTER,SECHSKANTSICHERUNGS-,M5X0,8,EST
11 15 K842 GESTELL,TANK-
12 120913 S CHRAUBE,SHC,M8X1,25X25MM,MS,E
13 120908 S CHEIBE,FLACH,M8,EST
14 120906 MU TTER,SECHSKANTSICHERUNGS-,M8X1,25,EST
15 95/0223/00 O- RING,VIT,BBC
16 120904 S CHRAUBE,SHCS,M5X0,8X18MM,EST
15K840 O-RING
18 15K839 TANKBAUGR,8L DOPPEL PE MIT EINEM
RÜHRWERK>
10 120905 MU TTER,SECHSKANTSICHERUNGS-,M5X0,8,EST
11 15 K842 GESTELL,TANK-
12 120913 S CHRAUBE,SHC,M8X1,25X25MM,MS,E
13 120908 S CHEIBE,FLACH,M8,EST
14 120906 MU TTER,SECHSKANTSICHERUNGS-,M8X1,25,EST
15 95/0223/00 O- RING,VIT,BBC
16 120904 S CHRAUBE,SHCS,M5X0,8X18MM,EST
15K840 O-RING
18 15K839 TANKBAUGR,8L DOPPEL PE MIT EINEM
RÜHRWERK>
