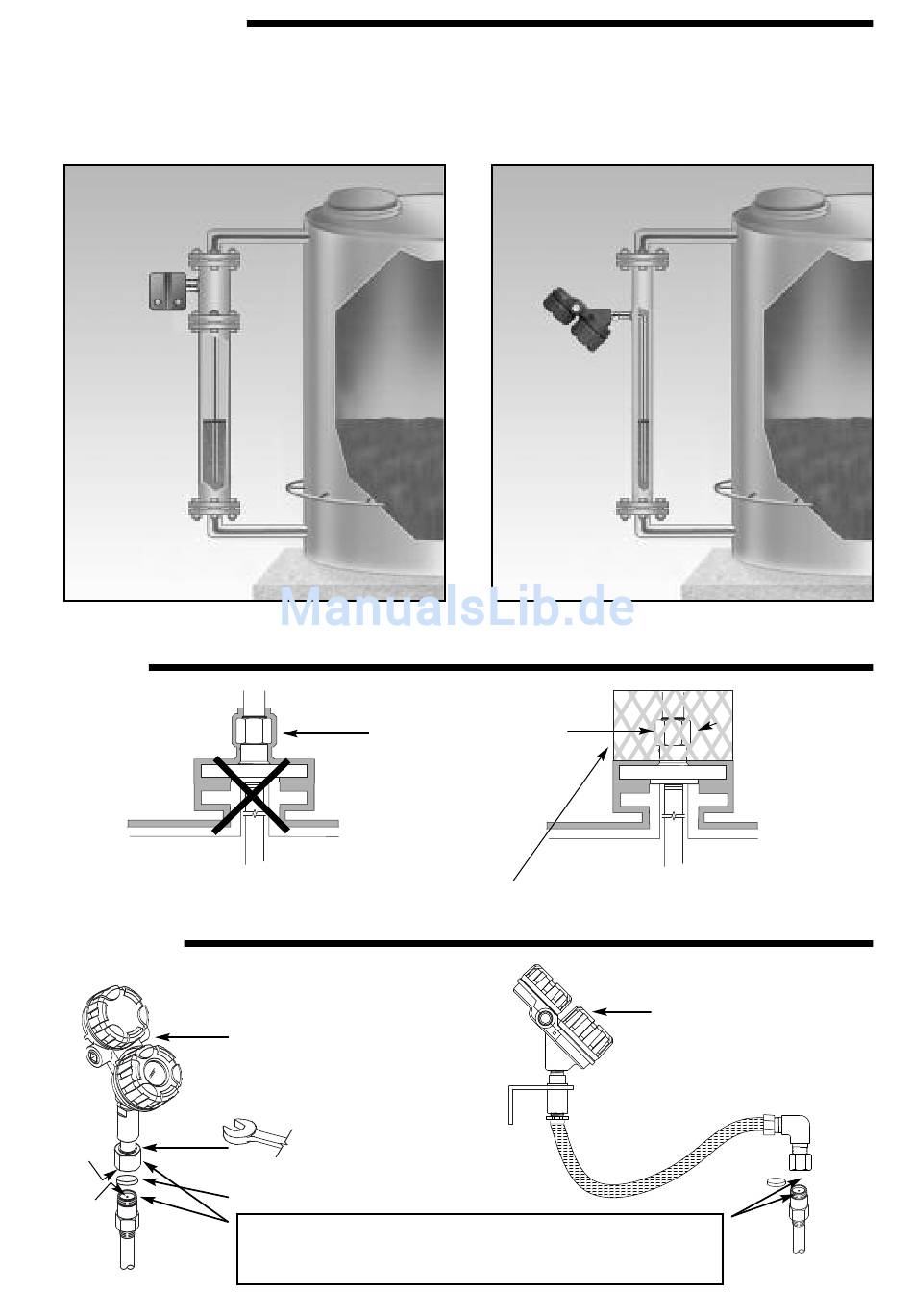

Eclipse 705 Bedienungsanleitung Seite 5

GWR-Sonde oben/unten
Neben den Optionen für Bezugsgefäßflansche mit „Torque Tube"
von Magnetrol können Eclipse ®
Sonde/Bezugsgefäß auch zum Austauschen vorhandener „Torque-
Tube"-Installationen für Montage von oben/unten bzw. oben/seitlich
verwendet werden.
Ist das vorhandene „Torque-Tube"-Bauteil (Messumformer, Regler
und Bezugsgefäß) abgenommen, kann der Eclipse Guided Wave
Vorher
Typischer „Torque-Tube"-Messumformer
in Konfiguration oben/unten
Isolierung
FALSCH
Messumformer
Kompakt
Um 360° drehbar: Position für
optimale Montage und Bedienung
(a)
Transportschutz entfernen
(b)
705-Messumformer und 7EK-GWR-
Bei Hochtemperatur-
anwendungen darf die
Hochfrequenzverbindung nicht
thermisch isoliert werden!
Nennweite: 38 mm oder
einstellbarer Schlüssel
Empfohlener Drehmoment
20 Nm
VORSICHT: Hochfrequenz-Goldkontaktstecker (a) und zugehörige
Buchse (b) nicht beschädigen oder verschmutzen! Wenn nötig,
vorsichtig mit Isopropylalkohol und Wattestäbchen reinigen.
Radar direkt an seiner Position installiert werden. Für einige der
wichtigsten Hersteller von „Torque-Tube"-Verdrängermessumfor-
mern stehen verschiedene Modelle zur Verfügung. Da die Montage-
abmessungen und Messbereiche des Sonden-/Bezugsgefäßmo-
dells 7EK den technischen Daten des ursprünglichen Herstellers ent-
sprechen, müssen keine neuen Rohrleitungen verlegt werden.
Nachher
Eclipse GWR-Messumformer
in Konfiguration oben/unten
RICHTIG
Bei Anwendungen mit hoher oder niedriger Temperatur
muss ein belüfteter Schutz um die Sonde bzw. das Gehäu-
se installiert werden.
Getrennt
Max. +150°C
Max. +100°C für EEx d-Geräte
Max. um 270° drehbar
Transportschutz
entfernen
