Eclipse 705 Bedienungsanleitung Seite 11

ANWENDUNG: VORGEHENSWEISE SCHRITT FÜR SCHRITT – Eclipse 705: Nur Füllstand
Anzeige
BlockDis
18
xx.x
SZ Fhler
19
(Auswahl)
SZ Höhe
20
xx.x
SZ Alarm
21
Reset
Schwelle
22
(Auswahl)
HART ID
23
xx
FeinStnd
24
xx.x
Fein 4
25
xxxx
Fein 20
26
xxxx
LoopTest
27
xx.x mA
FüllsRef
28
xxxxx
Paßw Neu
29
xxx
Sprache
30
Mdl705HT
31
Ver xx.xx
WerkPara
32
(Auswahl)
75 cm
15 cm
10 cm
Aktion
Eingabe Distanz in ausgewählten
Füllstandeinheiten.
Auswahl Sicherheitszonenfehler.
Auswahl Sicherheitszonenwert.
Sicherheitszonen-Verriegelungsfehler
zurückstellen.
Auswahl Schwellentyp.
Eingabe HART-ID-Nummer.
Wert eingeben,
um Füllstandwert einzustellen.
Feineinstellung für 4 mA.
Feineinstellung für 20 mA.
Eingabe eines mA-Loop-Wertes.
Diagnoseanzeige.
Eingabe eines neuen Passworts.
Sprache wählen.
Werksabgleich!
Fortgeschrittene Diagnose.

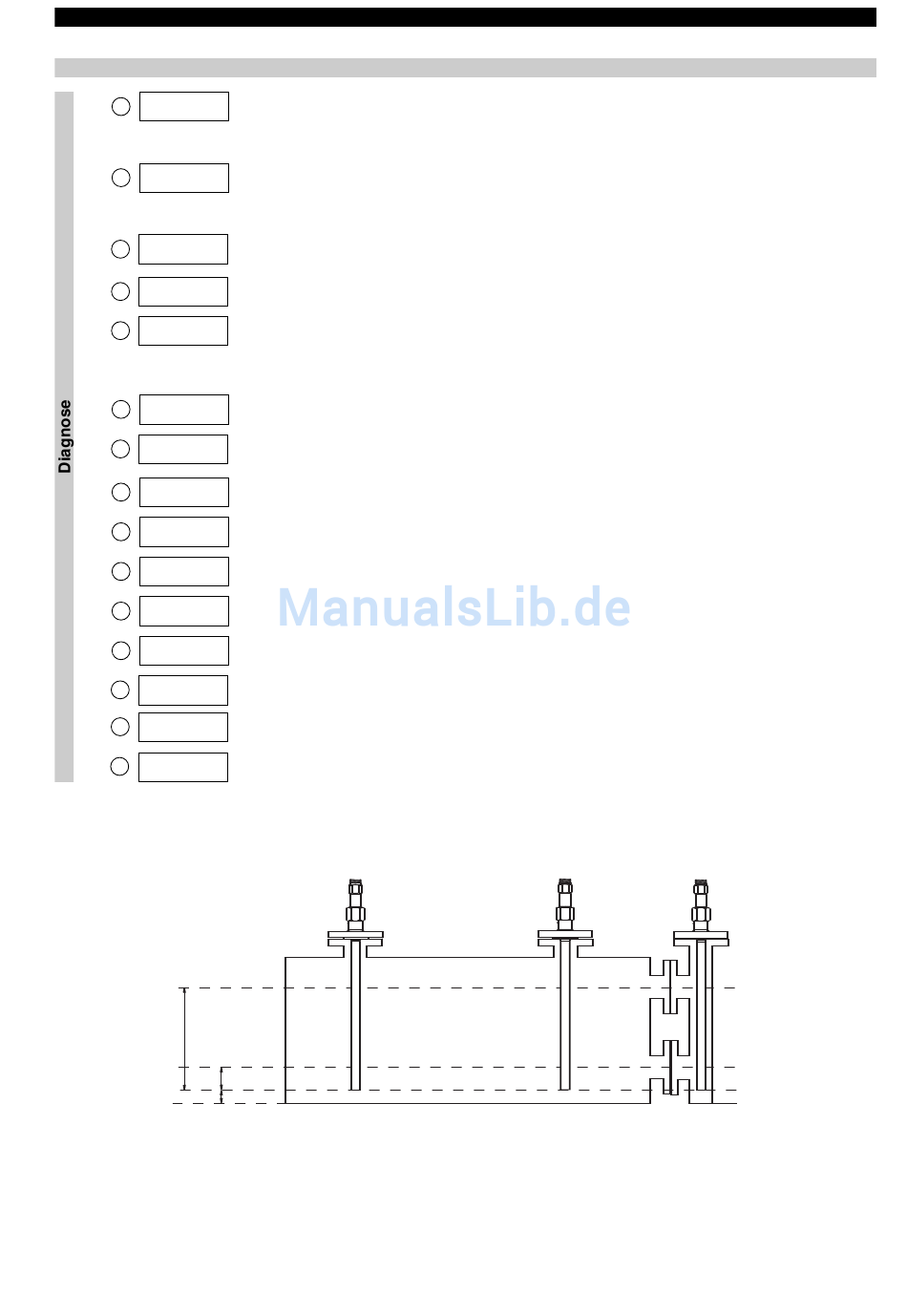

Kein Offset
(Offset bei 0 cm)
100 % 20 mA = 75 cm
0 % 4 mA = 15 cm
Bemerkung
Hiermit können Füllstandmessungen am oberen Ende der Sonde, die z.B. durch
Kondensatbildung oder Kristallbildung verursacht wurden, ignoriert werden.
Achten Sie darauf, dass der Flüssigkeitsfüllstand NICHT in diese Zone gelangt.
Wenden Sie sich bitte ans Werk oder schauen Sie unter „Fehlersuche" nach,
bevor Sie irgendeinen Wert eingeben. Wird in der Regel mit Stabsonde verwendet.
«Keine», «3.6mA», «22mA», «Latch 3.6» oder «Latch 22» aus-
wählen. Wenn die Signale «Latch 3.6/22» gewählt werden, bleibt
der Schleifenstrom in Alarm, bis er manuell über den Bildschirm «SZ
Alarm» gelöscht wird (Erläuterungen zur Sicherheitszone siehe
Begriffserklärung Seite 9).
Eingabe der Sicherheitszone in cm oder Zoll (siehe Begriffserklärung
Seite 9).
Verriegelten Sicherheitszonenalarm löschen («SZ Fhler»).
Standardeinstellung «CFD». «Fixiert» nur für Anwendungen wählen, bei denen
Material mit niedrigem Epsilonwert über Material mit höherem Epsilonwert liegt
und das Gerät einen fehlerhaften Füllstand misst. Beispiel: Öl über Wasser.
Dielektrizitätskonstante («Epsilon») des oberen Materials auswählen.
Bei Änderung der Schwelle ist eventuell Füllstandeinstellung («FeinStnd»)
erforderlich.
Auswahl HART-Adresse (0-15). Geben Sie 0 für eine Einzelinstallati-
on ein.
Ermöglicht Ausgleich einer festgelegten Füllstandabweichung.
Schließen Sie einen Strommesser an den Ausgang an. Sollte der Ausgang nicht
4,0 mA entsprechen, stellen Sie den Wert auf der Anzeige ein, sodass er 4,00 mA
entspricht.
Schließen Sie einen Strommesser an den Ausgang an. Sollte der Ausgang nicht
20,0 mA entsprechen, stellen Sie den Wert auf der Anzeige ein, sodass er 20,00 mA
entspricht.
Wählen Sie einen beliebigen mA-Wert, um einen Loop-Test durchzu-
führen.
Zeigt Übertragungszeit von Referenzimpuls bis Reflektieren des Sig-
nals vom Füllstand.
Wählen Sie den gewünschten Wert mit den Pfeiltasten. Werte zwi-
schen 0 und 255.
«Englisch», «France», «Deutsch» oder «Spanisch» wählen.
Werksabgleich. «Ver» = Softwareversion.
Siehe Seite 18.
Positiver Offset Negativer Offset
(Offset bei 10 cm) (Offset bei -15 cm)
20 mA = 85 cm
4 mA = 25 cm
20 mA = 60 cm
4 mA = 0 cm
11
