Eclipse 705 Bedienungsanleitung Seite 13

ANWENDUNG: VORGEHENSWEISE SCHRITT FÜR SCHRITT – Eclipse 705: Füllstand und Volumen
Anzeige
BlockDis
21
x.x
SZ Fhler
22
(Auswahl)
SZ Höhe
23
xx.x
SZ Alarm
24
Reset
Schwelle
25
(Auswahl)
HART ID
26
xx
FeinStnd
27
xx.x
Fein 4
28
xxxx
Fein 20
29
xxxx
LoopTest
30
xx.x mA
FüllsRef
31
xxxxx
Paßw Neu
32
xxx
Sprache
33
Mdl705HT
34
Ver xx.xx
WerkPara
35
(Auswahl)

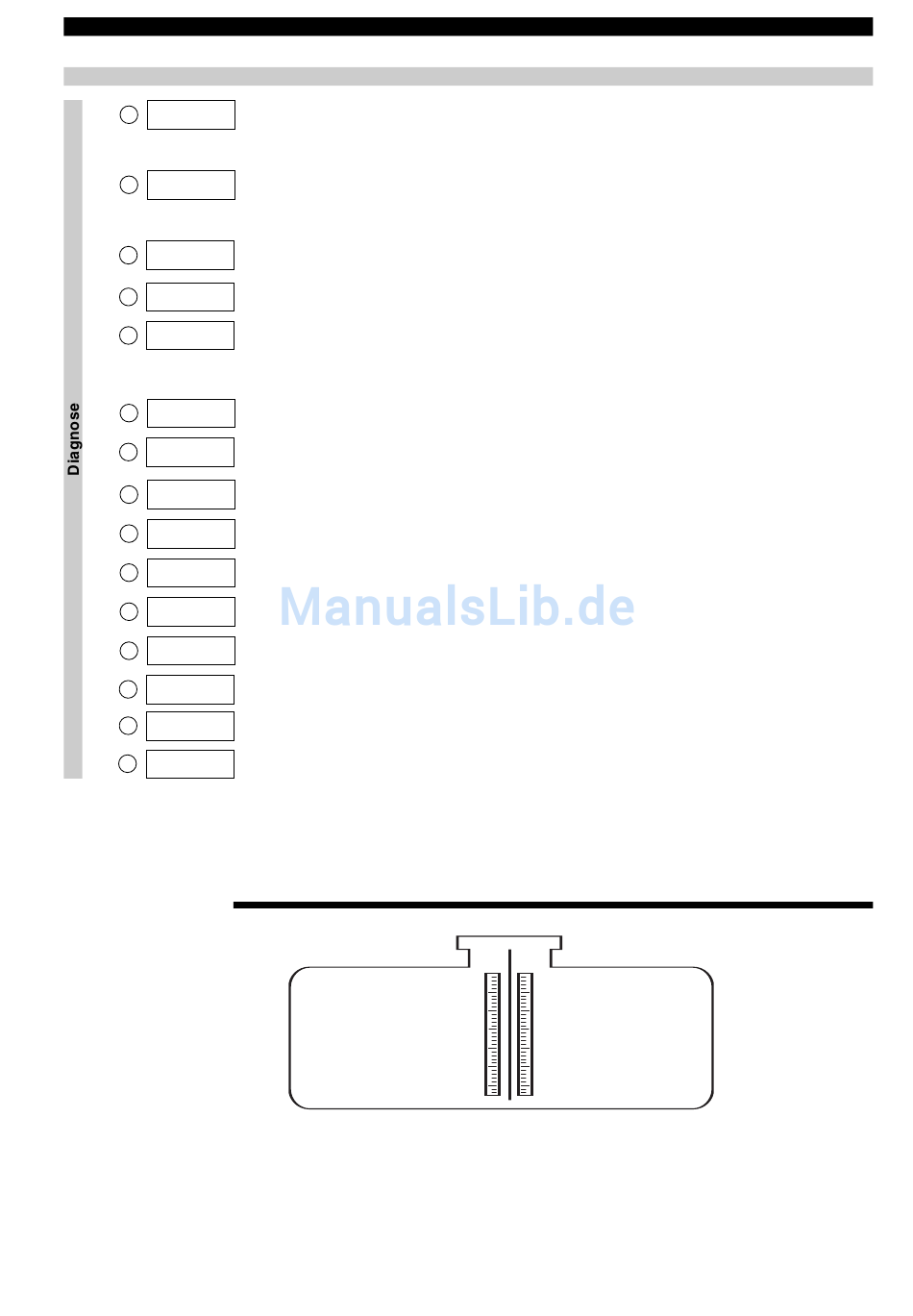

Linearisierungstabelle
Aktion
Eingabe Distanz in ausgewählten
Füllstandeinheiten.
Auswahl Sicherheitszonenfehler.
Auswahl Sicherheitszonenwert.
Sicherheitszonen-Verriegelungsfehler
zurückstellen.
Auswahl Schwellentyp.
Eingabe HART-ID-Nummer.
Wert eingeben,
um Füllstandwert einzustellen.
Feineinstellung für 4 mA.
Feineinstellung für 20 mA.
Eingabe eines mA-Loop-Wertes.
Diagnoseanzeige.
Eingabe eines neuen Passworts.
Sprache wählen.
Werksabgleich!
Fortgeschrittene Diagnose.
max. Pkt 20 Vol = ...... l
Pkt 4 Vol = 3000 l
Pkt 3 Vol = 2000 l
Pkt 2 Vol = 1000 l
Pkt 1 Vol =
Bemerkung
Hiermit können Füllstandmessungen am oberen Ende der Sonde, die z.B. durch
Kondensatbildung oder Kristallbildung verursacht wurden, ignoriert werden.
Achten Sie darauf, dass der Flüssigkeitsfüllstand NICHT in diese Zone gelangt.
Wenden Sie sich bitte ans Werk oder schauen Sie unter „Fehlersuche" nach,
bevor Sie irgendeinen Wert eingeben. Wird in der Regel mit Stabsonde verwendet.
«Keine», «3.6mA», «22mA», «Latch 3.6» oder «Latch 22» aus-
wählen. Wenn die Signale «Latch 3.6/22» gewählt werden, bleibt
der Schleifenstrom in Alarm, bis er manuell über den Bildschirm «SZ
Alarm» gelöscht wird (Erläuterungen zur Sicherheitszone siehe
Begriffserklärung Seite 9).
Eingabe der Sicherheitszone in cm oder Zoll (siehe Begriffserklärung
Seite 9).
«Reset», «Nein» oder «Ja» wählen, um den Alarm zurückzustellen, wenn
«Latch 3.6» oder «Latch 22» in «SZ Fhler» ausgewählt wurde.
Standardeinstellung «CFD». «Fixiert» nur für Anwendungen wählen, bei denen
Material mit niedrigem Epsilonwert über Material mit höherem Epsilonwert liegt
und das Gerät einen fehlerhaften Füllstand misst. Beispiel: Öl über Wasser.
Dielektrizitätskonstante («Epsilon») des oberen Materials auswählen.
Bei Änderung der Schwelle ist eventuell Füllstandeinstellung («FeinStnd»)
erforderlich.
Auswahl HART-Adresse (0-15). Geben Sie 0 für eine Einzelinstallati-
on ein.
Ermöglicht Ausgleich einer festgelegten Füllstandabweichung.
Schließen Sie einen Strommesser an den Ausgang an. Sollte der Aus-
gang nicht 4,0 mA entsprechen, stellen Sie den Wert auf der Anzeige ein,
sodass er 4,00 mA entspricht.
Schließen Sie einen Strommesser an den Ausgang an. Sollte der Aus-
gang nicht 20,0 mA entsprechen, stellen Sie den Wert auf der Anzeige
ein, sodass er 20,00 mA entspricht.
Wählen Sie einen beliebigen mA-Wert, um einen Loop-Test durchzu-
führen.
Zeigt Übertragungszeit von Referenzimpuls bis Reflektieren des Sig-
nals vom Füllstand.
Wählen Sie den gewünschten Wert mit den Pfeiltasten. Werte zwi-
schen 0 und 255.
«Englisch», «France», «Deutsch» oder «Spanisch» wählen.
Werksabgleich. «Ver» = Softwareversion.
Siehe Seite 18.
max. Pkt 20 Fül = ...... cm
Pkt 4 Fül = 200 cm
Pkt 3 Fül = 120 cm
Pkt 2 Fül = 50 cm
0 l Pkt 1 Fül = 0 cm
