Installationsanleitung
Induktionskochfeld
GK46/47TI
Glaskeramik-Kochfeld
Installation
1.
Einbauausschnitt präzis erstellen.
– Die Auflagefläche kann ausgefräst, durch den Einbau von Holz-/Steinleisten oder mit dem Stahlwinkelset (siehe Zubehör) erzeugt
werden.
Der Zugang von unten zum Gerät muss über die ganze Ausschnittfläche gewährleistet sein. Im Servicefall kann der Indukti-
onsgenerator mit dem Tragblech von unten ausgebaut werden. Die berührungssichernden Abdeckungen müssen von unten
weggeschraubt werden können.
2.
Ausschnitt und Gerät – gemäss Angaben in beigepackter Einkittanleitung – vorbereiten.
3.
Gerät sorgfältig einkitten und Silikonkittfugen min. 24 Stunden trocknen lassen.
4.
Elektrischen Netzanschluss evtl. vor Einsetzen des Geräts erstellen.

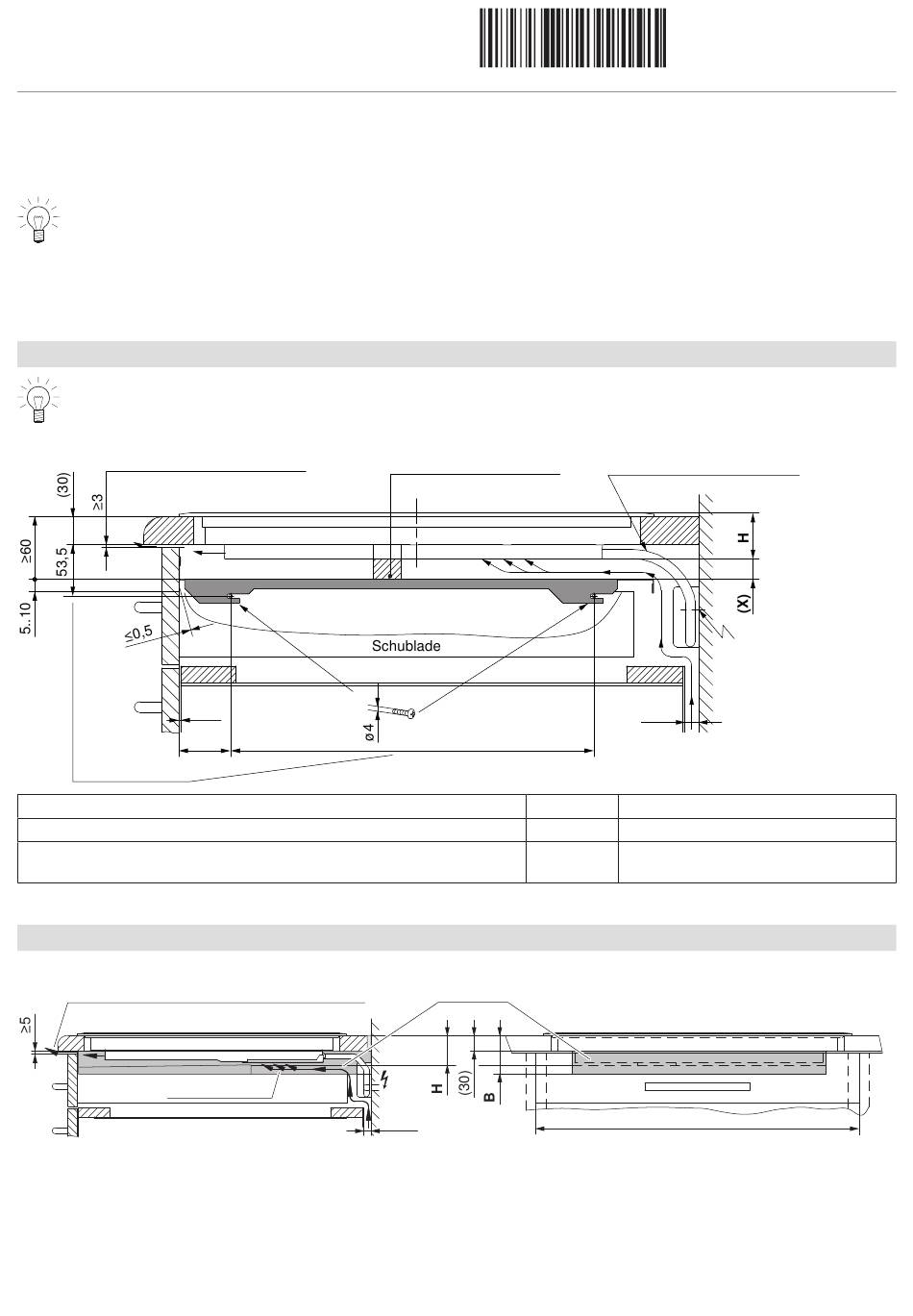

Einbau Lüftungsschutzblech bei 3 mm frontseitigem Lüftungsspalt
Für eine ausreichende Lüftung des Kochfeldes ist ein Lüftungsschutzblech erforderlich.
Die Distanz zwischen Unterseite Gerät und Lüftungsschutzblech muss ≥10 mm betragen.
Luftspalt über ganze
Möbelelementbreite ≥17 cm²
nach Schablone
Typ
GK46TIMASCO, GK46TIMXSCO, GK47TIMSC, GK47TIMSCO
GK46TIAKSZ, GK46TIABSZ, GK46TIMASZO, GK46TIMXSZO, GK47TIMSZ,
GK47TIMSZO, GKTIMXSZ
H
Mass von der Oberseite der Arbeitsplatte bis zur Unterseite des Kochfeldes (Ventilationsöffnung).
Untergebaute Schublade oder Möbel bezüglich Kühlluftzufuhr
Um eine gute Belüftung zu gewährleisten, muss unter dem Gerät ein ≥ 10 mm hoher Raum sichergestellt sein.
Luftspalt über die ganze Möbelelementbreite
Schublade Mitte Ventilator
A
Erforderlicher Raum unterhalb der Arbeitsplatte für das Gerät.
B
Erforderlicher Raum unterhalb der Arbeitsplatte für die Belüftung des Gerätes.
H
Mass von der Oberseite der Arbeitsplatte bis zur Unterseite des Kochfeldes (Ventilationsöffnung)
2,5
56
≥25 cm²
1039698-R01
Dichtung gut anliegend
über Möbelelementbreite
Ventilator
393
A
≥15
7
Achtung: Netzkabel darf
Schutzblech nicht berühren!
≥15
X
Bemerkung
14 mm
Aufliegender Einbau
10 mm
Flächenbündiger Einbau
600/550
900/825
1039698-R01
03.11.2017
