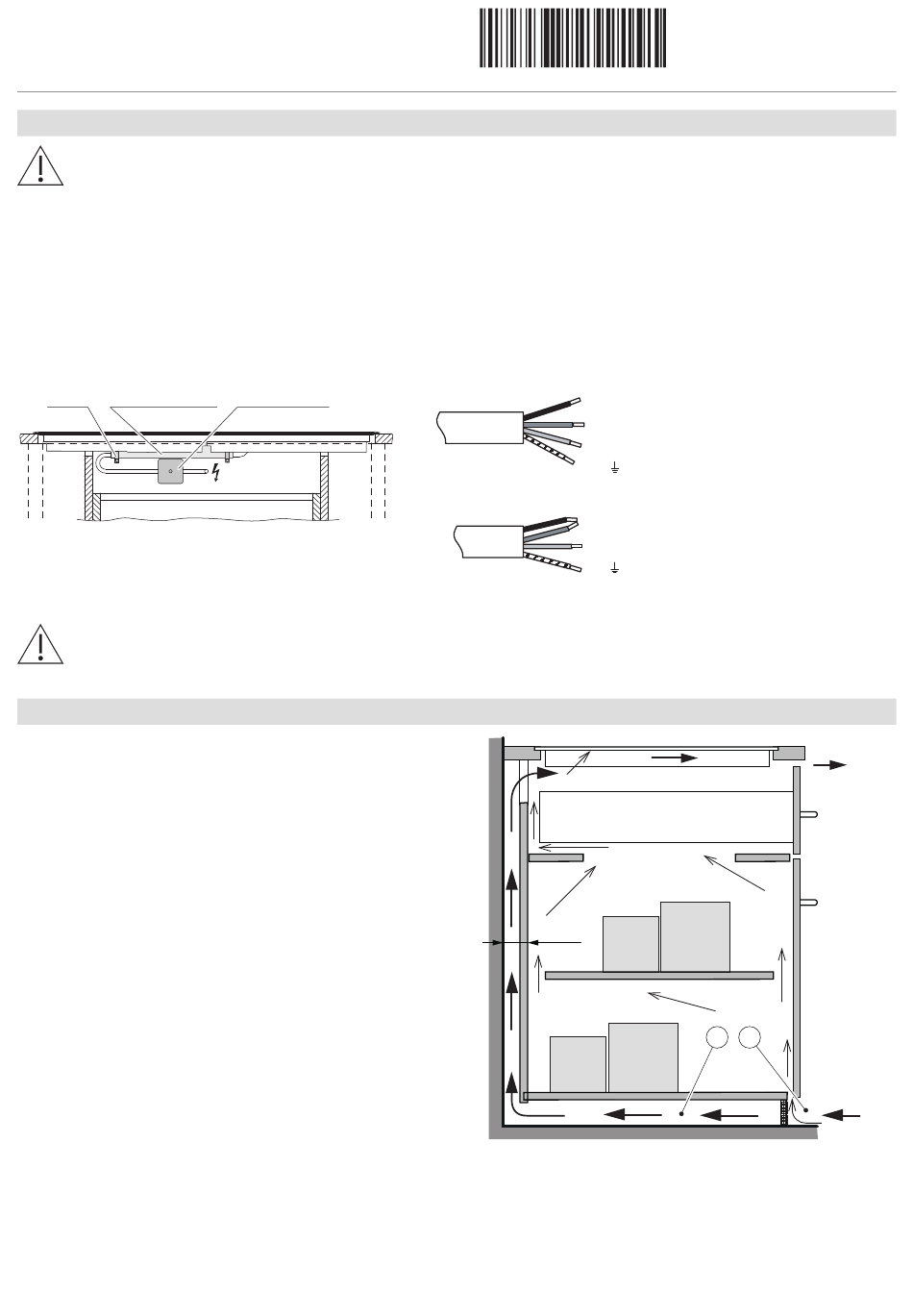

Installationsanleitung
Induktionskochfeld
GK46/47TI
Glaskeramik-Kochfeld
Elektrischer Anschluss
Elektrische Anschlüsse sind durch fachkundiges Personal nach den Richtlinien und Normen für Niederspannungsin-
stallationen und nach den Bestimmungen der örtlichen Elektrizitätswerke auszuführen.
Ein steckerfertiges Gerät darf nur an eine vorschriftsmässig installierte Schutzkontaktsteckdose angeschlossen werden. In der
Hausinstallation ist eine allpolige Netz-Trennvorrichtung mit 3 mm Kontaktöffnung vorzusehen. Schalter, Steckvorrichtungen,
LS-Automaten und Schmelzsicherungen, die nach der Geräteinstallation frei zugänglich sind und alle Polleiter schalten, gelten
als zulässige Trenner. Eine einwandfreie Erdung und getrennt verlegte Neutral- und Schutzleiter sorgen für einen sicheren
und störungsfreien Betrieb. Nach dem Einbau dürfen spannungsführende Teile und betriebsisolierte Leitungen nicht berühr-
bar sein. Alte Installationen überprüfen.
▸
Einsatzhöhe der Geräte: bis max. 2000 m ü. M.
▸
Angaben über erforderliche Netzspannung, Stromart und Absicherung dem Typenschild entnehmen.
Das Gerät ist mit einem Anschlusskabel ausgerüstet, welches an eine bauseitige Abzweigdose anzuschliessen ist.
Bride
Installationsrohr
Fehlermeldung U400
Falschanschluss:
Auf die Anschlussklemme für Neutralleiter wurde ein Polleiter angeschlossen.
Gerät schnell vom Netz trennen!
Belüftung
Um eine gute Belüftung zu gewährleisten, muss unter dem Ge-
rät ein ≥10 mm hoher Raum sichergestellt sein.
1.
Die Rückwand des Unterschranks muss im Bereich des
Arbeitsplattenausschnitts offen sein, um eine durchgehen-
de Luftzirkulation über Lüftungsschlitze zu gewährleisten.
Die Luft muss von ausserhalb vom Möbel angezogen wer-
den und innerhalb vom Möbel bis zum Kochfeld frei zirku-
lieren können.
2.
Alternativ kann die Luftzirkulation innerhalb des Möbels
über eine versteckte Frischluftzufuhr sichergestellt werden.
Damit genügend kalte Luft angezogen werden kann, muss
eine durchgehende Zirkulation von Frischluft bis ausser-
halb des Möbels gewährleistet sein.
Die Luft muss von ausserhalb vom Möbel angezogen wer-
den und innerhalb vom Möbel bis zum Kochfeld frei zirku-
lieren können.
Abzweigdose
1039698-R01
L2
L1
400 V 2N~
N
PE/
L1
230 V~
N
PE/
≥15
3
1039698-R01
03.11.2017
schwarz
braun
blau
gelb/grün
braun + schwarz
blau
gelb/grün
1
2
