Anschluss für den Netzadapter.
RJ45-Anschluss: Über den RJ45-Anschluss können Sie eine Verbindung zu
einem Netzwerk für den Zugriff auf die Cloud-Dienste von Fluke Networks
herstellen.
Abnehmbare Spitze für verschiedene Arten von Anschlüssen.
Rad für Schärfeneinstellung.
Durch Drücken der Taste starten Sie den FiberInspector-Test und wechseln bei
der Sonde zwischen Standbild- und Livemodus.
Durchführen eines FiberInspector-Tests
1. Einschalten des Testers
Laden Sie ggf. den Akku auf. Schließen Sie das Netzteil an eine Steckdose
und an den Adapteranschluss an () wie in Abbildung 1 gezeigt. Der
Tester kann während des Aufladens des Akkus verwendet werden.
2. Schließen Sie die Sonde FI-1000 an
Schließen Sie die Sonde bei ausgeschaltetem Tester am USB-Port vom Typ A
seitlich am Tester an. Schalten Sie dann den Tester wieder ein. Abbildung 2
zeigt den Startbildschirm für einen FiberInspector-Test.
A
B
C
Tippen Sie zur Einrichtung
eines Projekts auf das Feld
.
PROJEKT
Wenn Sie die Einstellungen für
den Test ändern möchten,
tippen Sie auf das Feld zur
Testeinrichtung.

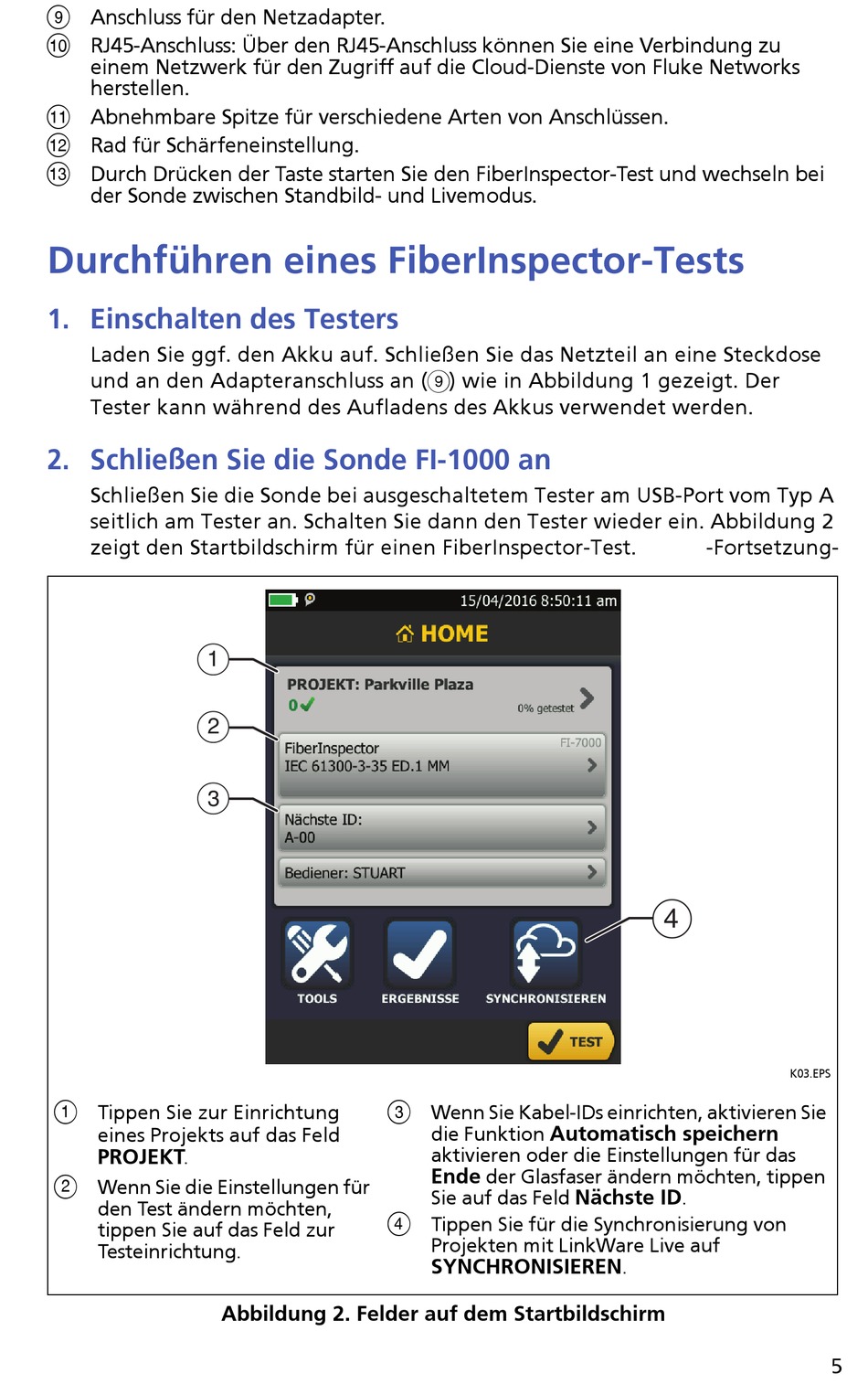

Abbildung 2. Felder auf dem Startbildschirm
Wenn Sie Kabel-IDs einrichten, aktivieren Sie
die Funktion
Automatisch speichern
aktivieren oder die Einstellungen für das
der Glasfaser ändern möchten, tippen
Ende
Sie auf das Feld
Tippen Sie für die Synchronisierung von
Projekten mit LinkWare Live auf
SYNCHRONISIEREN
-Fortsetzung-
D
.
Nächste ID
.
K03.EPS
5
