Prozessor

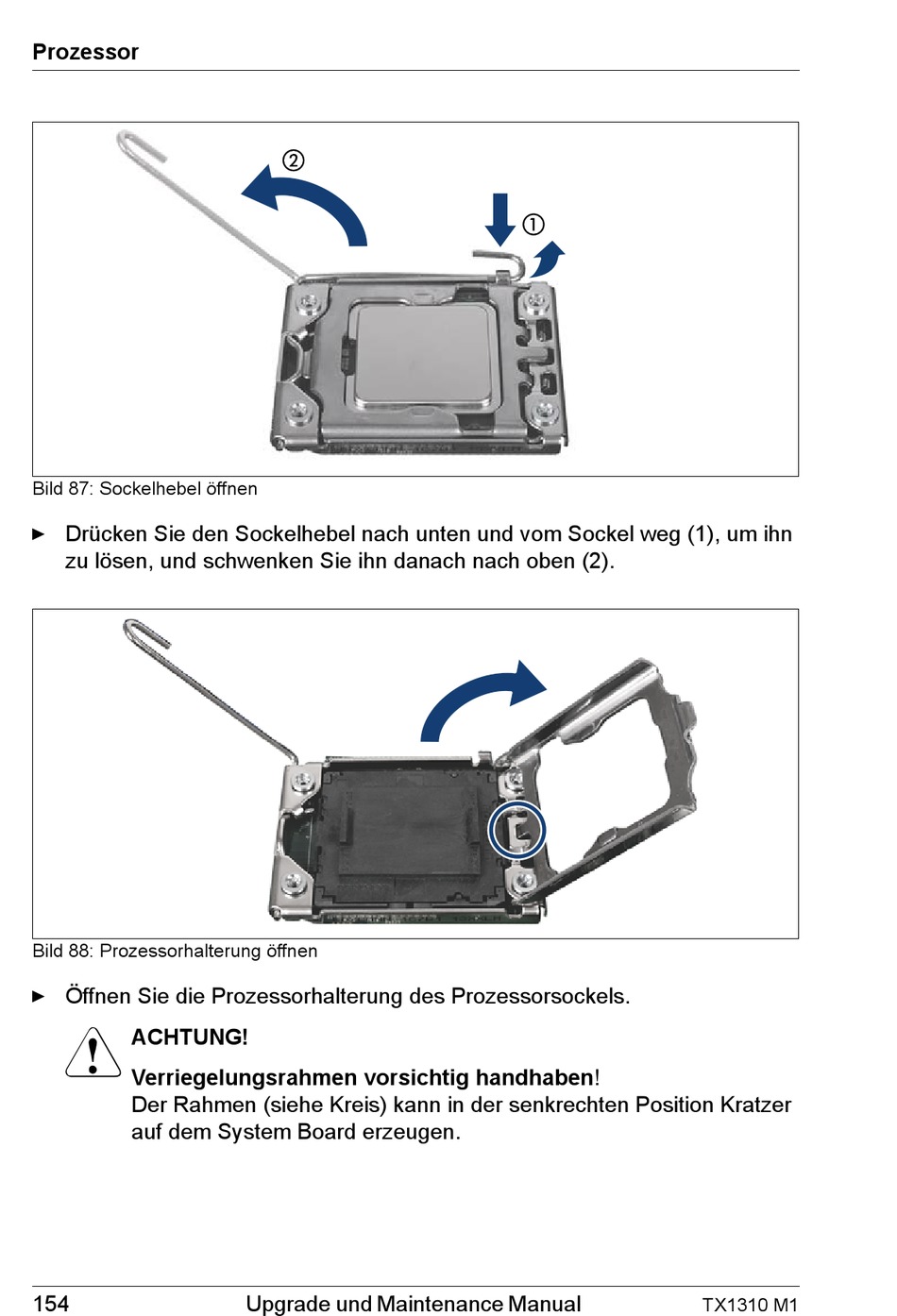

Bild 87: Sockelhebel öffnen
Ê Drücken Sie den Sockelhebel nach unten und vom Sockel weg (1), um ihn
zu lösen, und schwenken Sie ihn danach nach oben (2).
Bild 88: Prozessorhalterung öffnen
Ê Öffnen Sie die Prozessorhalterung des Prozessorsockels.
V
ACHTUNG!
Verriegelungsrahmen vorsichtig handhaben!
Der Rahmen (siehe Kreis) kann in der senkrechten Position Kratzer
auf dem System Board erzeugen.
154
Upgrade und Maintenance Manual
TX1310 M1
