Montage

Gehen Sie folgendermaßen vor, um den Reader RF1060R/RF1070R zu montieren:
1. Schieben Sie den Reader durch die dafür vorgesehene Montageöffnung (76 × 48 ± 0,3
mm)
Achten Sie darauf, dass der Reader einrastet, sodass ein Herausfallen des Readers
verhindert wird.
2. Montieren Sie die Abdeckplatte auf der Rückseite des Readers mit Hilfe der 4x
Torxschrauben (max. 1,5 Nm)
3. Ziehen Sie die 4x Stiftschrauben (max. 0,5 Nm) fest
4. Montieren Sie ggf. den optionalen Kartenhalter auf der Frontseite des Readers.
Setzen Sie dazu den Kartenhalter seitlich an dem Reader-Gehäuse an und drücken
diesen über die Reader-Front, so dass der Kartenhalter einrastet.

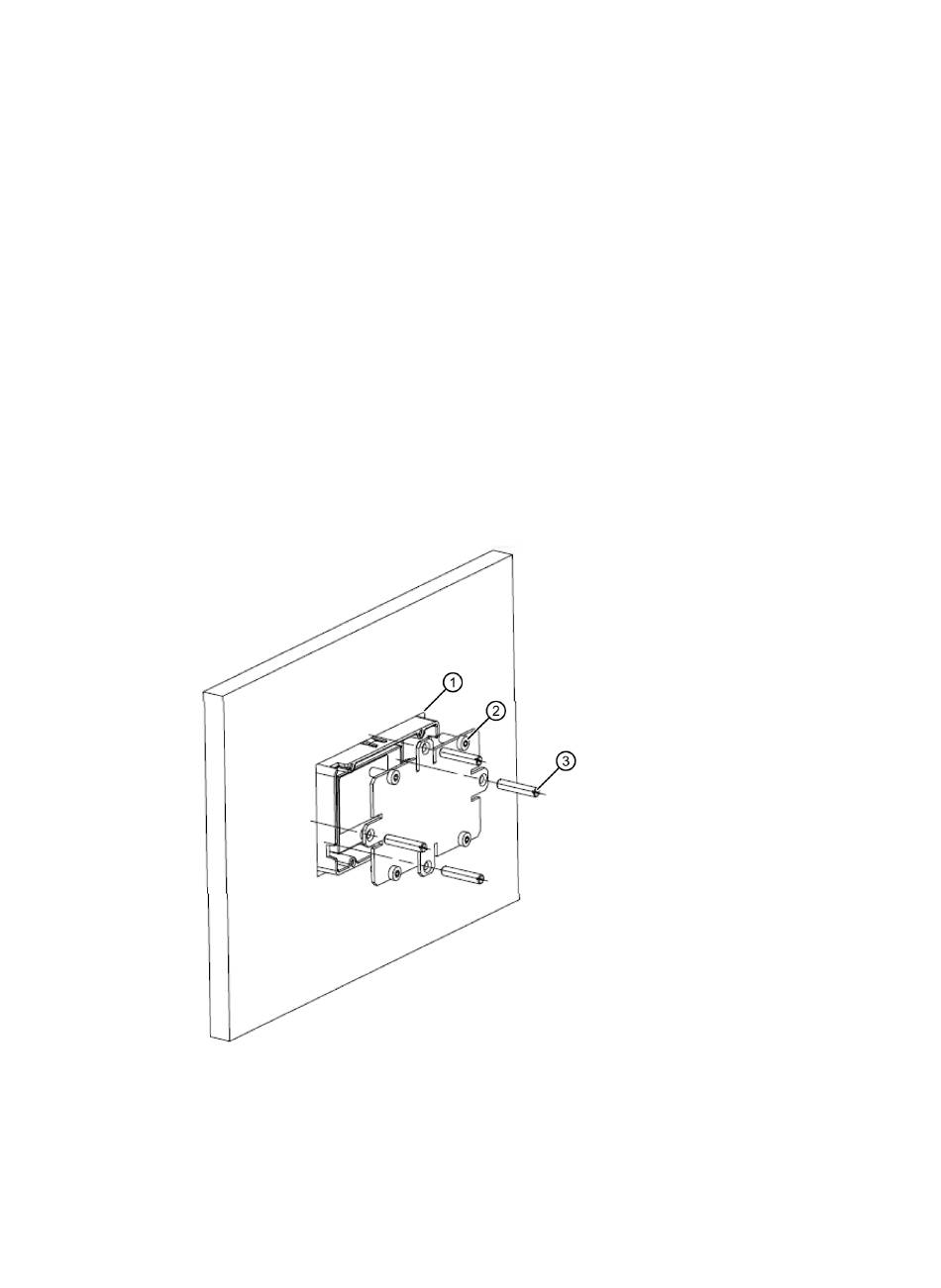

Bild 3-1
SIMATIC RF1000
Betriebsanleitung, 02/2019, C79000-G8900-C432-04
①
.
Montage des RF1060R/RF1070R
②
.
③
.
