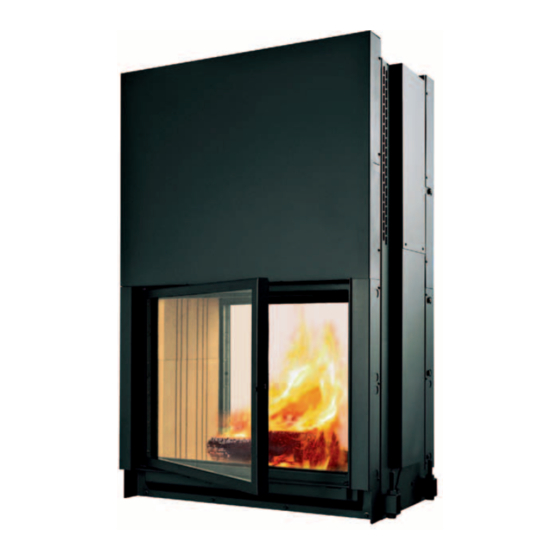

EdilKamin DOUBLE Installations-, Betriebs- Und Wartungsanleitung
Verwandte Anleitungen für EdilKamin DOUBLE
Inhaltszusammenfassung für EdilKamin DOUBLE

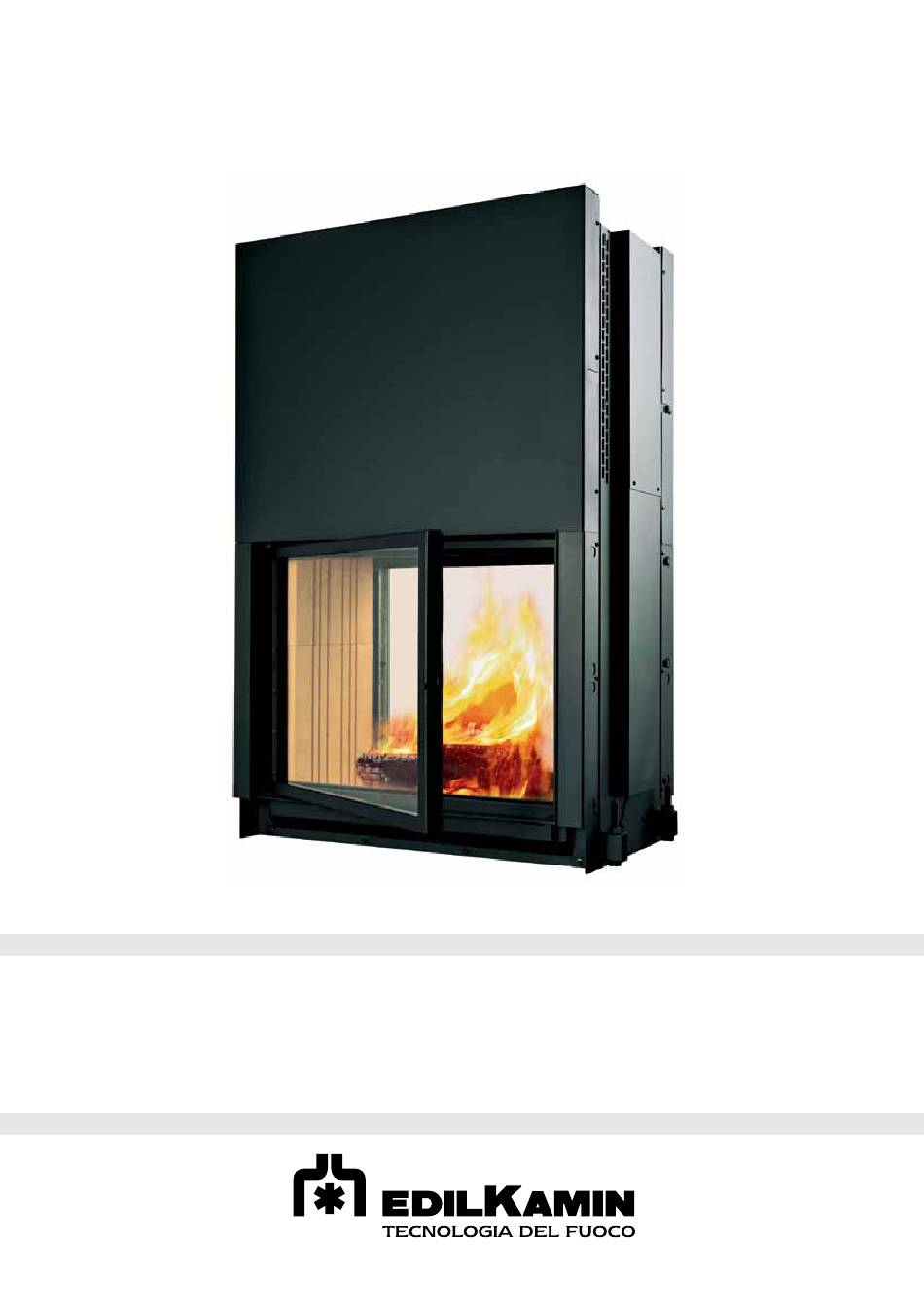

- Seite 1 DOUBLE Installazione, uso e manutenzione pag. 2 Installation, use and maintenance pag. 12 Installation, usage et maintenance pag. 22 Instalación, uso y mantenimiento pag. 32 Installations-, Betriebs- und Wartungsanleitung pag. 42 Installatie, gebruik en onderhoud pag. 52...
-
Seite 42: Sicherheitshinweise
In allen anderen Ländern die betreffenden Vorschriften und Normen überprüfen. CE-KONFORMITÄTSERKLÄRUNG Die Firma EDILKAMIN S.p.a. mit Sitz in Via Vincenzo Monti 47 - 20123 Mailand - Italien - Identifikations-Steuernummer IT-00192220192 Erklärt hiermit eigenverantwortlich, dass: Die nachgenannte Holz Kamine im Einklang mit der EU-Richtlinie 89/106/ EWG (Bauprodukte-Richtlinie) - Seite 43 TECHNOLOGIE Das Gestell besteht aus einem hochwertigen, hermetisch geschweißten Stahlblechgehäuse mit verstellbaren Füßen und einem Feuerraum in ECOKERAM mit beckenförmiger Feuerfläche, um die Asche richtig zu fassen. Das Gestell wird durch einen Mantel vervollständigt, der einen Hohlraum für den Umlauf der Heizluft schafft. Die Heizluft zirkuliert mit natürlicher Konvektion und kann in angrenzende Räume kanalisiert werden.
- Seite 44 1 angrenzender Raum 2 angrenzender Raum Die Kamine von Edilkamin heizen nicht nur durch Abstrahlung, sondern erzeugen auch eine große Menge an Warmluft, die mithilfe biegsamer Rohre kanalisiert werden kann, um auf diese Weise die ganze Wohnung gleichmäßig zu heizen.
-
Seite 45: Rahmen Der Öffnung
DIE TECHNIK Rahmen der Öffnung Zur optimalen Erleichterung der Verbindung mit den Verkleidungen, kann DOUBLE durch zwei Lösungen von Rahmen, die vorn an den Öffnungen anzubringen sind, vervollständigt werden. Flacher Rahmen Flacher Rahmen Verkleidung Kamin Verjüngter Rahmen Verjüngter Rahmen Verkleidung... -
Seite 46: Wichtige Hinweise
Montieren der Gegengewichte Vorwort Wichtige Hinweise Die auf und ab zu bewegende Tür ist mit •Der DOUBLE-Kamin ist unter Befolgung der Gegengewichten ausgestattet, die sowohl ihr im Folgenden wiedergegebenen Anweisungen Über die in diesem Dokument enthaltenen Schließen als auch eine sanfte Bewegung garantieren. -
Seite 47: Rauchfang Und Schornstein
Angaben zu beachten. - nur eine einzige Feuerstelle bedienen (Kamin oder Ofen) Zur Erleichterung der Herstellung des Rauchkanals stellt EDILKAMIN Bei einem nicht neu geschaffenen oder zu Stahlbauteile für eine leichte und großen Rauchfang wird eine Verrohrung ordnungsgemäße Verbindung zur mithilfe von Rohren aus rostfreiem Stahl mit Verfügung. - Seite 48 INSTALLATIONSANLEITUNG Gebäudeschutz Im Abstrahlbereich des Kamins Die Strukturelemente aus brennbaren Alle an den Kamin angrenzenden Oberflächen Materialien, oder die brennbare Bauteile des Gebäudes sind gegen Erhitzung zu aufweisen, und die Möbel müssen sich in schützen. Die anzuwendende Isolierart hängt einem Mindestabstand von 80 cm von der vom Typ der vorhandenen Oberflächen ab und Öffnung der Feuerstelle befinden, und zwar in von der Art und Weise, wie sie hergestellt sind.
-
Seite 49: Brennstoff Und Heizleistung
1 Jahr abgelagert Luftzufuhr im Raum, in dem der Frisch Kamin installiert ist geschnittenes Holz Der DOUBLE -Kamin kann nur dann ordnungsgemäß funktionieren, wenn im Raum, in dem er installiert ist, ausreichend Vergleich: Verbrennungsluft vorhanden ist. Sorgen Sie Abgelagertes Holz hat eine Heizleistung von ca. 4 kWh/kg, frisches Holz dagegen hat eine Heiz- deshalb vor dem Anzünden des Kamins für... -
Seite 50: Anzünden Bei Kaltem Kamin
BEDIENUNGSANLEITUNG Anzünden bei kaltem Kamin Nachlegen bei warmem Kamin Kontrollieren, dass das Aschebett nicht zu Die Reguliersteuerung (Abb. 7 - Seite 44) hoch ist. der Luftklappe in die Position „Zündung“ ziehen Maximale Höhe: 5 cm unter dem Rand der Tür. und im Feuerraum die gewünschte Holzmenge Wenn das Aschebett zu hoch ist, besteht auf der vorhandenen Glut nachlegen. -
Seite 51: Reinigung Und Wartung
• Die vorliegende Anleitung aufbewahren, um sie bei eventuellen Informationsanforderungen zu verwenden. • Die gezeigten Einzelheiten sind grafisch und geometrisch nur ungefähr dargestellt EDILKAMIN behält sich das Recht vor, jederzeit ohne Vorankündigung die technischen und ästhetischen Merkmale der im vorliegenden Katalog erläuterten Elemente zu verändern. - Seite 64 w w w . e d i l k a m i n . c o m 632380 .01.12/B...
