Einstellung der Endlagen

4. Einstellung der Endlagen

4.1. Auslieferungszustand

Im Auslieferungszustand sind keine Endpunkte im Antrieb eingelernt! Der Antrieb lässt
sich in diesem Zustand nur im Totmannbetrieb fahren. Sicherheitsfunktionen wie die
Hinderniserkennung sind im Auslieferungszustand deaktiviert und werden erst nach
Einstellung beider Endlagen aktiv.
Die Antriebe SEL Plus und SES befinden sich im automatischen Einstellmodus.
4.2. Möglichkeiten der Einstellung
Die Endlagen-Einstellung eines SELVE-Antriebs ist möglich mit:
• einem beliebigen Schalter (automatischer Einstellmodus)
• dem Einstellschalter für elektronische Antriebe
(Art. Nr. 290103, manueller Einstellmodus)
Zum Anschluss des Einstellschalters für Antriebe ist folgendes zu beachten:
Achtung! Verletzungsgefahr durch Stromschlag!
Anschluss nur im spannungsfreien Zustand!
Warnung!

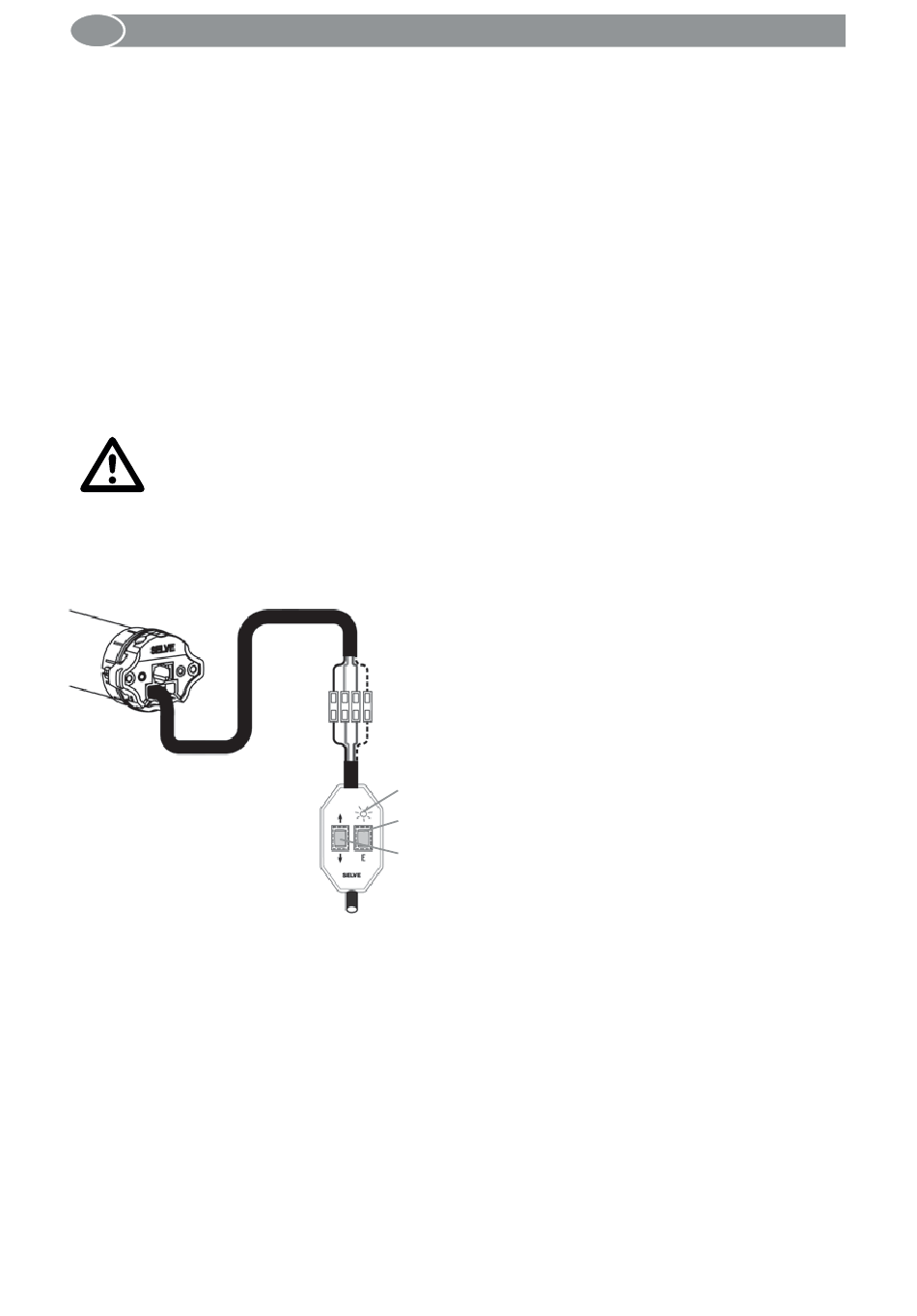

Die 4 Adern der Leitung des Einstellschalters sind farblich übereinstimmend an die
Anschlussleitung des Antriebs anzuschließen.
PE = gelb-grün
N = blau
AUF = braun
AB = schwarz
Leuchtdiode zeigt eingeschaltete Spannung an
Taster E ist der Einstelltaster
Taster zur Auf- und Abfahrt des Motors
