Dolmar 100 Reparaturanleitung Seite 9

DOLMAR GmbH

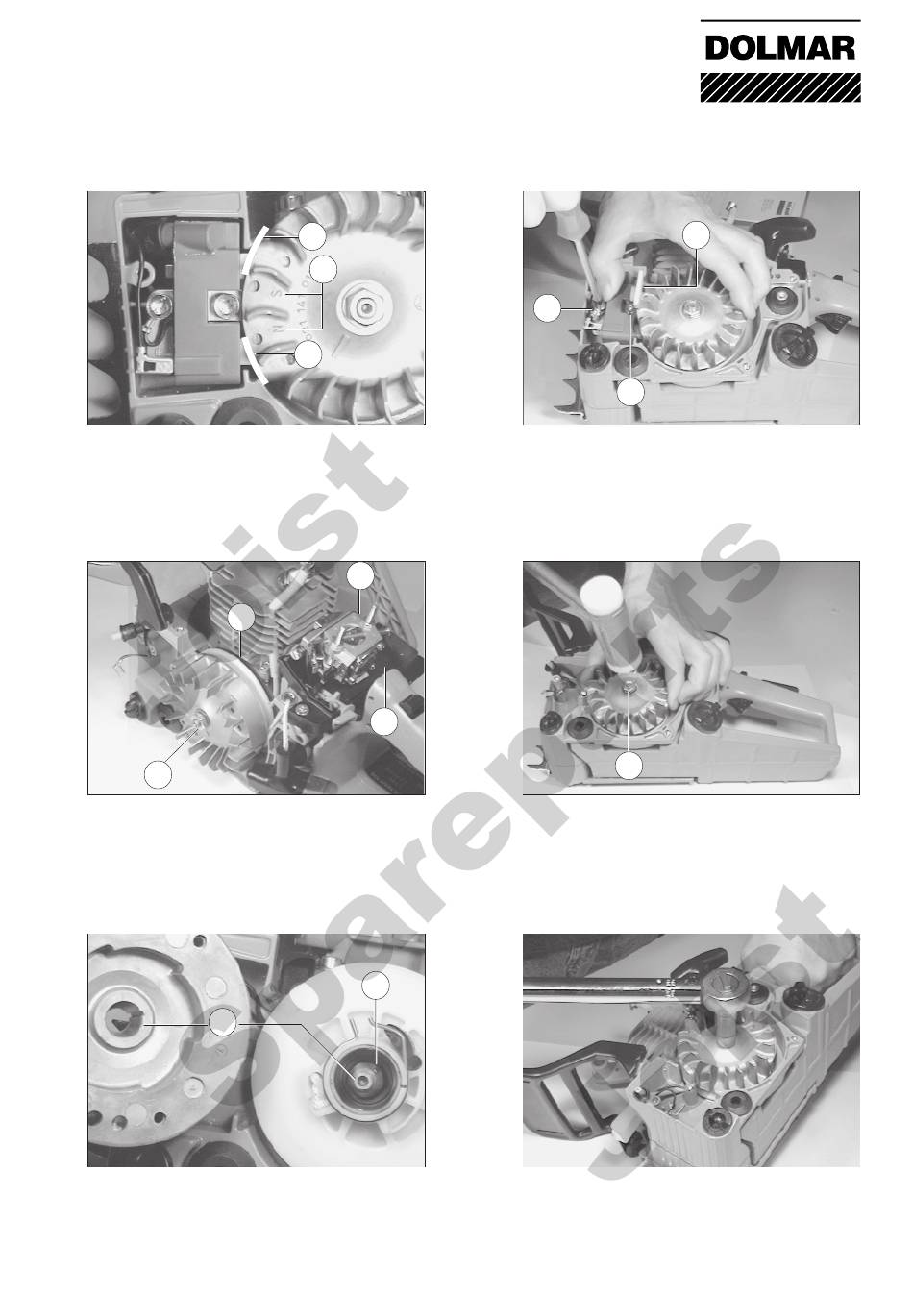

04 Zündanlage
04-04 Montage des Zündankers
Bei der Montage des Zündankers muß der
Luftspalt (11) zwischen Polrad und Zündanker
mittels Einstellehre 944 500 860 auf 0,2 mm
eingestellt werden.
14
13
04-04 Zünd- und Kurzschlußkabel aus-
tauschen
Zum Austauschen der Kabel müssen Polrad,
(13),Startvorrichtung (14), Vergaser (15), und
Boden (16) ausgebaut werden.
18
04-05 Polrad montieren
Vor der Montage müssen Kurbelwelle und
Polradkonus (18) gereinigt werden.
Auf den richtigen Sitz der Scheibenfeder (15)
achten.
11
13
11
15
16
15
12
9
9
04-04 Luftspalt einstellen
Einstellehre (12) einsetzen und Polrad mit der
Markierung N/S (13) zum Zündanker drehen.
Zündanker fest gegen das Polrad drücken und
Schrauben (9) gleichmäßig mit 3,0 Nm anzie-
hen.
17
04-05 Polrad abziehen
Hierzu Kurbeltrieb mit Kolbenstoppkeil blockie-
ren (siehe 01-03). Mutter (17) lösen bis bündig
mit der Kurbelwelle. Polrad mit Prellschlag von
der Kurbelwelle lösen.
04-05 Polrad anziehen
Das Polrad wird mit 20 Nm angezogen.
9
