DOLMAR GmbH

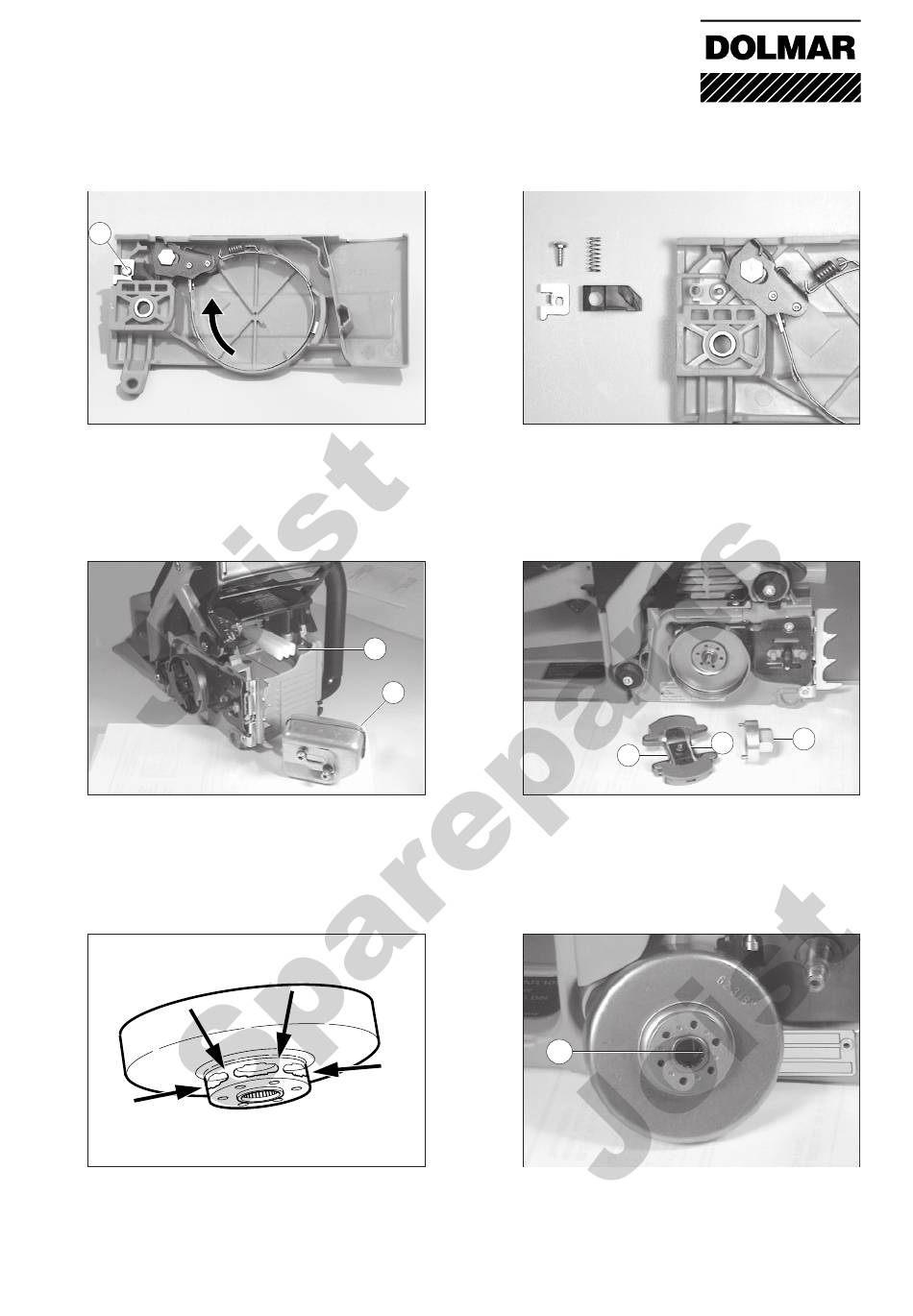

01 Kettenbremse 02 Kupplung, Kupplungstrommel
1
01-01 Kettenradschutz aufsetzen
Vor der Montage des Kettenradschutzes
Gelenkstück in Pfeilrichtung bis zum
Einrasten nach oben drücken.
02-01 Kupplungstrommel demontieren
Zur Demontage der Kupplungtrommel/Kupp-
lung -Triebwerk blockieren. Hierzu Auspufftopf
(2) abschrauben und Kolbenstoppkeil (3)
944 602 001 in den Auslaßkanal des Zylinders
einschieben.
02-03 Kupplungstrommel/Kettenrad prüfen
und bei Verschmutzung oder Verschleiß
reinigen bzw. erneuern.
01-06 Raste austauschen
Schraube (1) herausdrehen. Raste kann
nur als Satz kpl. ausgetauscht werden.
3
2
02-01 Kupplung abdrehen
mit Montageschlüssel (4) Nr. 944 500 690
Achtung : Linksgewinde.
Kupplungsfedern (5) können bei Bedarf als
Satz gewechselt werden.
02-04 Kupplungstrommel montieren.
Nadellager (7) vor dem Einbau leicht einfetten.
Kupplung mit 25 Nm anziehen.
5
5
7
4
5
