Seite 1

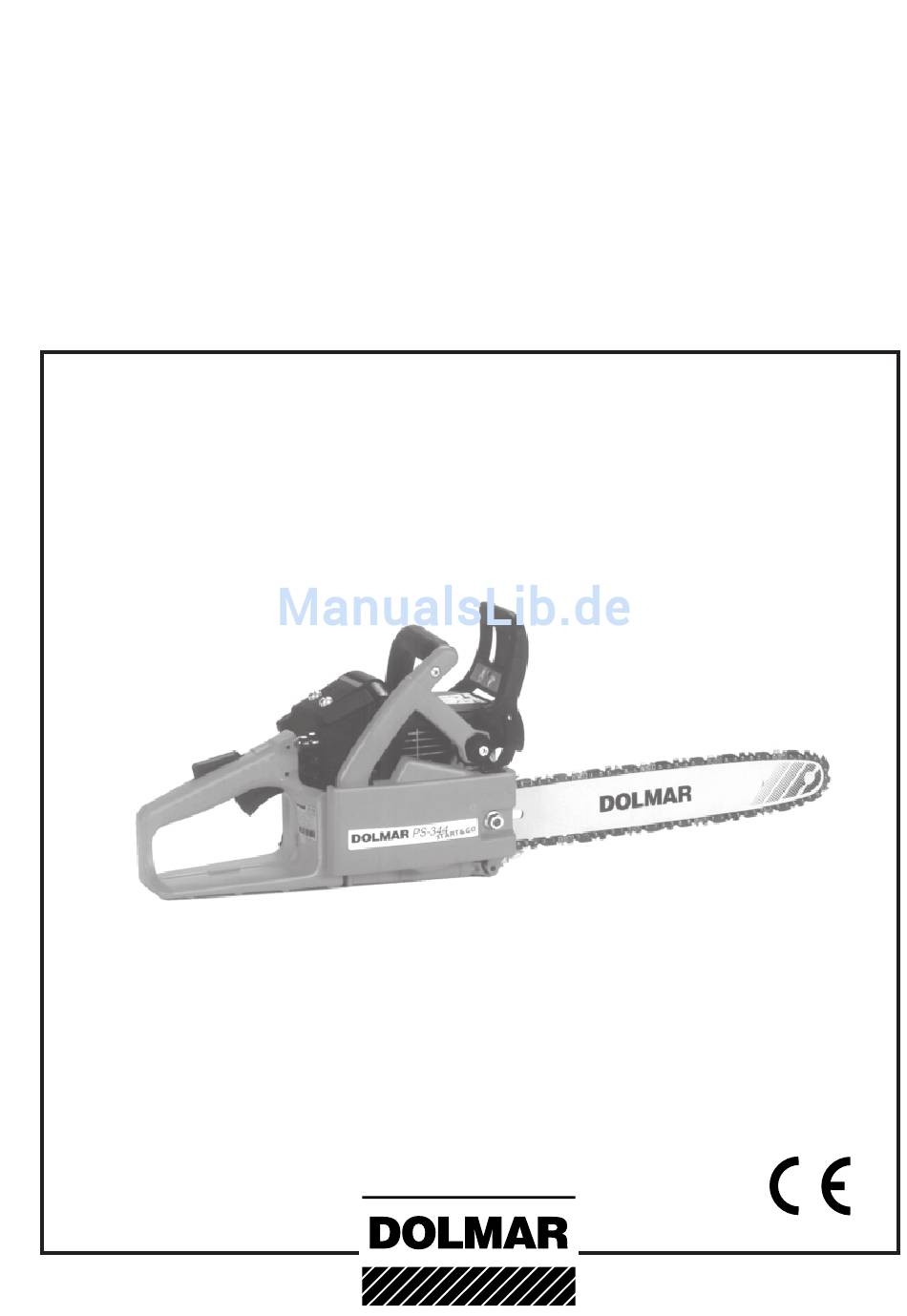

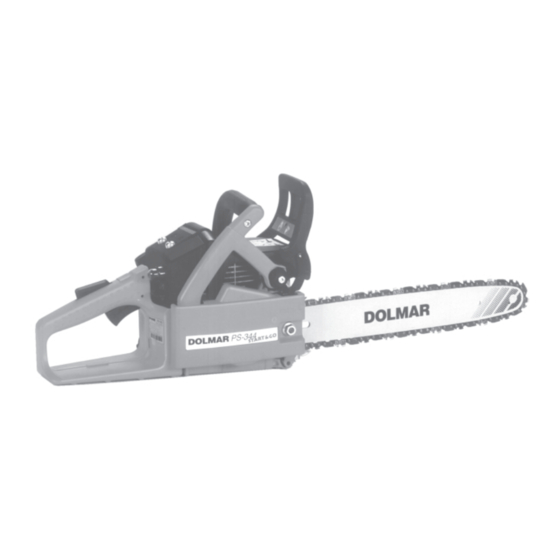

Betriebsanweisung Achtung: Lesen Sie vor der ersten Inbetriebnahme diese Betriebsanweisung gründlich durch, und befolgen Sie unbedingt die Sicherheitsvorschriften! Betriebsanweisung sorgfältig aufbewahren! PS-39 PS-340, PS-341 PS-342, PS-344 PS-400, PS-401 http://www.dolmar.de...
Herzlichen Dank für Ihr Vertrauen! Inhaltsverzeichnis Seite Wir gratulieren Ihnen zu Ihrer neuen DOLMAR Motorsäge und Konformitätserklärung ............2 hoffen, daß Sie mit dieser modernen Maschine zufrieden sein Verpackung ................. 2 werden. DOLMAR ist weltweit der älteste Hersteller von Ben- Lieferumfang ...............
Lieferumfang 1. Motorsäge 2. Sägeschiene 3. Sägekette 4. Schienenschutz 5. Kombischlüssel Sollte eines der hier aufgeführten Bauteile nicht im Lieferum- 6. Betriebsanweisung (ohne Abbildung) fang enthalten sein, wenden Sie sich bitte an Ihren Verkäufer! Symbole Sie werden auf der Motorsäge und beim Lesen der Betriebsanweisung auf folgende Symbole stoßen: Betriebsanweisung lesen Achtung, Rückschlag! und Warn- und Sicherheits-...
SICHERHEITSHINWEISE Allgemeine Hinweise Zur Gewährleistung der sicheren Handhabung muß die Bedienperson unbedingt diese Betriebsanweisung lesen, um sich mit der Handhabung der Motorsäge vertraut zu ma- chen. Unzureichend informierte Bediener können sich und andere Personen durch unsachgemäßen Gebrauch gefähr- den. Motorsäge nur an Benutzer ausleihen, die Erfahrung mit einer Motorsäge haben.
Betriebsstoffe / Tanken Beim Betanken der Motorsäge ist der Motor auszuschalten. Rauchen und jedes offene Feuer ist nicht zulässig (5). Vor dem Tanken die Maschine abkühlen lassen. Kraftstoffe können lösungsmittelähnliche Substanzen enthal- ten. Haut- und Augenkontakt mit Mineralölprodukten vermei- den. Beim Betanken Handschuhe tragen. Schutzkleidung öfter wechseln und reinigen.
Rückschlag (Kickback) - Beim Arbeiten mit der Kettensäge kann es zum gefährlichen Rückschlag kommen. Dieser Rückschlag entsteht, wenn der obere Bereich der Schienenspitze unbeabsichtigt Holz oder andere feste Ge- genstände berührt (10). Die Motorsäge wird dabei unkontrolliert, mit hoher Energie, in Richtung des Sägenführers geschleudert bzw.
Seite 7
Vorsicht beim Schneiden von gesplittertem Holz. Es können abgesägte Holzstücke mitgerissen werden (Verletzungs- gefahr). Die Motorsäge kann beim Schneiden mit der Schienen- oberseite in Richtung Bediener gestoßen werden, wenn die Sägekette einklemmt. Deshalb sollte nach Möglichkeit mit der Schienenunterseite gesägt werden, da die Säge vom Körper weg in Richtung Holz gezogen wird (15).
Sie gefährden hierdurch Ihre Sicherheit! Wartungs- und Instandsetzungsarbeiten dürfen nur soweit ausgeführt werden, wie sie in dieser Betriebsanweisung be- schrieben sind. Alle weiteren Arbeiten müssen vom DOLMAR Service übernommen werden. Nur Original DOLMAR Ersatzteile und Zubehör verwenden. Bei Verwendung von nicht Original DOLMAR Ersatzteilen, Zubehör, Schienen/Ketten Kombinationen und Längen, ist...
Spez. Verbrauch bei max. Leistung nach ISO 7293 g/kWh Kraftstofftank-Inhalt Kettenöltank-Inhalt 0,21 0,21 Mischungsverhältnis (Kraftstoff/2-Takt-Öl) - bei Verwendung von DOLMAR-Öl 50:1 50:1 - bei Verwendung von DOLMAR HP100-Öl 100:1 100:1 - bei Verwendung anderer Öle 40:1 40:1 Kettenbremse Auslösung manuell oder bei Rückschlag (Kickback) Kettengeschwindigkeit 16,97...
INBETRIEBNAHME STOP Montage der Sägeschiene und Sägekette ACHTUNG: Bei allen Arbeiten an Sägeschiene und Säge- Verwenden Sie den im Lieferumfang enthaltenen Kombi- kette unbedingt Motor ausschalten, Kerzen- schlüssel für die folgenden Arbeiten. stecker ziehen (siehe Zündkerze auswechseln) und Schutzhandschuhe tragen! Motorsäge auf einen stabilen Untergrund setzen und folgende Schritte für die Montage der Sägekette und Sägeschiene ACHTUNG: Motorsäge darf erst nach komplettem Zusam-...
Kettenspannschraube (C/6) rechtsherum (im Uhrzeiger- HINWEIS: sinn) drehen, bis Sägekette in die Führungsnut der Wird die Kettenbremse des demontierten Kettenradschutzes Schienenunterseite eingreift (siehe Kreis). Dabei mit der versehentlich ausgelöst, muß sie vor der Montage des Ketten- linken Hand Sägeschiene an das Gehäuse andrücken. radschutzes wieder gelöst werden.
Kettenbremse Die PS-39, PS-340, 341, 342, 344, 400, 401 ist serienmäßig Kettenbremse auslösen (blockieren) mit einer beschleunigungsauslösenden Kettenbremse aus- Bei einem ausreichend starkem Rückschlag wird durch die gerüstet. Kommt es zu einem Rückschlag (Kickback), der schnelle Beschleunigung der Sägeschiene und die durch Anstoßen mit der Schienenspitze an das Holz erfolgt ist...
Seite 13
Sägekettenöl entstehen, erlischt der Gewähr- gisch abbaubarem Öl vorgeschrieben. leistungsanspruch. Das von DOLMAR angebotene Sägekettenöl BIOTOP wird Ihr Fachhändler informiert Sie über den Umgang und die auf Basis von ausgesuchten Pflanzenölen hergestellt und ist 100%ig biologisch abbaubar. BIOTOP ist mit dem blauen Verwendung von Sägekettenöl.
Zündung erfolgt. schlossen (Knopf springt heraus). Achtung: Anwerfseil nicht mehr als ca. 50 cm heraus- Die Modelle PS-39, PS-340 und PS-400 haben kein Start- ziehen und nur langsam von Hand zurückführen. ventil. Der Startvorgang bzw. die Einstellung des Verga- sers entspricht dem der Modelle PS-341 und PS-401, Chokehebel (B/2) nach den ersten hörbaren Zündun-...
Motor starten (PS-342, PS-344 mit Start&Go) Die Modelle PS-342 und PS-344 sind mit der DOLMAR ‘Start&Go’ Startvorrichtung ausgestattet. Das Modell PS-344 ist darüberhinaus mit einem halbautomatischen Startventil (C/2) zur Starterleichterung ausgerüstet. Durch Hineindrücken des Startventils wird die Verdichtungs- arbeit verringert, so daß der Motor schon mit geringem Kraftaufwand am Anwerfseil auf seine Startdrehzahl beschleunigt wird.
Schmierölnebel aussetzen! Achtung: Sollte die Sägekette nach dieser Prüfung nicht sofort zum Stillstand kommen, darf auf keinen Fall mit der Arbeit begonnen werden. Bitte DOLMAR Fachwerkstatt aufsuchen. Vergaser einstellen Die Vergasereinstellung dient zur Erzielung optimaler Vergasereinstellung mit Schraubendreher (Klingenbreite Funktion, wirtschaftlichem Verbrauch und Betriebs- 4 mm) vornehmen.
speed 1. Grundeinstellung 4. Beschleunigung kontrollieren Einstellschrauben für Hauptdüse (H) und Leerlaufdüse (L) Bei Betätigung des Gashebels muß der Motor übergangs- behutsam bis zum fühlbaren Anschlag rechtsherum (im los von Leerlauf auf hohe Drehzahlen beschleunigen. Uhrzeigersinn) hineindrehen. Bei zu träger Beschleunigung Einstellschraube (L) in klei- Einstellschraube (H) und (L) 1 Umdrehung linksherum nen Stufen gegen den Uhrzeigersinn herausdrehen, je- (gegen den Uhrzeigersinn) herausdrehen.
WARTUNGSARBEITEN Sägekette schärfen ACHTUNG: STOP Bei allen Arbeiten an der Sägekette unbedingt Motor ausschalten, Kerzenstecker ziehen (siehe Zündkerze aus- wechseln) und Schutzhandschuhe tragen! 0,65 mm 0,65 mm (.025") (.025") min. 3 mm (0.11”) Die Sägekette muß geschärft werden wenn: Schärfkriterien: ACHTUNG: holzmehlartige Sägespäne beim Sägen von feuchtem Holz entstehen.
30° Der Feilenhalter erleichtert die Feilenführung, er besitzt Im Anschluß an das Nachschärfen die Höhe des Tiefen- Markierungen für den korrekten Schärfwinkel von 30° begrenzers mit der Kettenmeßlehre überprüfen. Bestell- (Markierungen parallel zur Sägekette ausrichten) und nummer siehe Zubehör. begrenzt die Einsinktiefe (4/5 Feilendurchmesser). Bestell- Auch den geringsten Überstand mit einer Spezial-Flach- nummer siehe Zubehör.
Die Kettenbremse ist eine sehr wichtige Sicherheits- einrichtung und wie jedes Teil auch einem gewissen Ver- schleiß ausgesetzt. Eine regelmäßige Überprüfung und Wartung dient zu Ih- rem eigenen Schutz und muß von einer DOLMAR- Fachwerkstatt ausgeführt werden. SERVICE Neue Sägekette ACHTUNG: Nur für diese Säge zugelassene Ketten und Schienen...
Luftfilter reinigen STOP Filterdeckel (E/1) losschrauben und abnehmen (2 Schrau- Luftfilter mit Pinsel oder weicher Bürste reinigen. ben). Stark verschmutzten Luftfilter in lauwarmer Seifenlauge mit handelsüblichem Geschirrspülmittel auswaschen. ACHTUNG: Luftfilter gut trocknen. Chokeklappe durch Drehen des Chokehebels (E/2) schließen, um zu verhindern, daß Schmutzpartikel in den Vergaser fallen. Ober- und Unterteil wieder zusammenfügen.
Die Wartung und die Instandsetzung von modernen Motorsägen sowie sicherheitsrelevanten Baugruppen erfordern eine quali- fizierte Fachausbildung und eine mit Spezialwerkzeugen und Testgeräten ausgestattete Werkstatt. DOLMAR empfiehlt daher, alle nicht in dieser Betriebsanweisung beschriebenen Arbeiten von einer DOLMAR-Fachwerkstatt ausführen zu lassen. Der Fachmann verfügt über die erforderliche Ausbildung, Erfahrung und Ausrüstung, Ihnen die jeweils kostengünstigste Lösung zugänglich zu machen und hilft Ihnen mit Rat und Tat weiter.
Original Ersatz- und Zubehörteile erhalten Sie bei Ihrem Fachhändler. Er verfügt auch über die notwendigen Ersatzteillisten, um die benötigten Ersatzteilnummern zu ermitteln und wird laufend über Detailverbesserungen und Neuerungen im Ersatzteilangebot informiert. Bitte beachten Sie auch, daß bei der Verwendung von nicht Original DOLMAR Teilen eine Garantieleistung durch DOLMAR nicht möglich ist. Garantie DOLMAR garantiert eine einwandfreie Qualität und übernimmt die Kosten für eine Nachbesserung durch Auswechseln der...
Auszug aus der Ersatzteilliste PS-39, 340, 341, 342, 344 Nur Original DOLMAR-Ersatzteile verwenden. Für Reparaturen PS-400, 401 und Ersatz anderer Teile ist Ihre DOLMAR-Fachwerkstatt zuständig. Pos. DOLMAR-Nr. Stck. Benennung 412 030 661 Sternschiene 30 cm (12") 412 035 661 Sternschiene 35 cm (14") 412 040 661 Sternschiene 40 cm (16")
