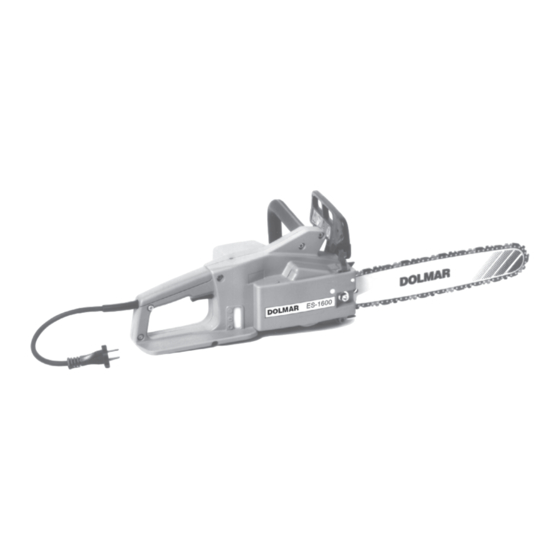

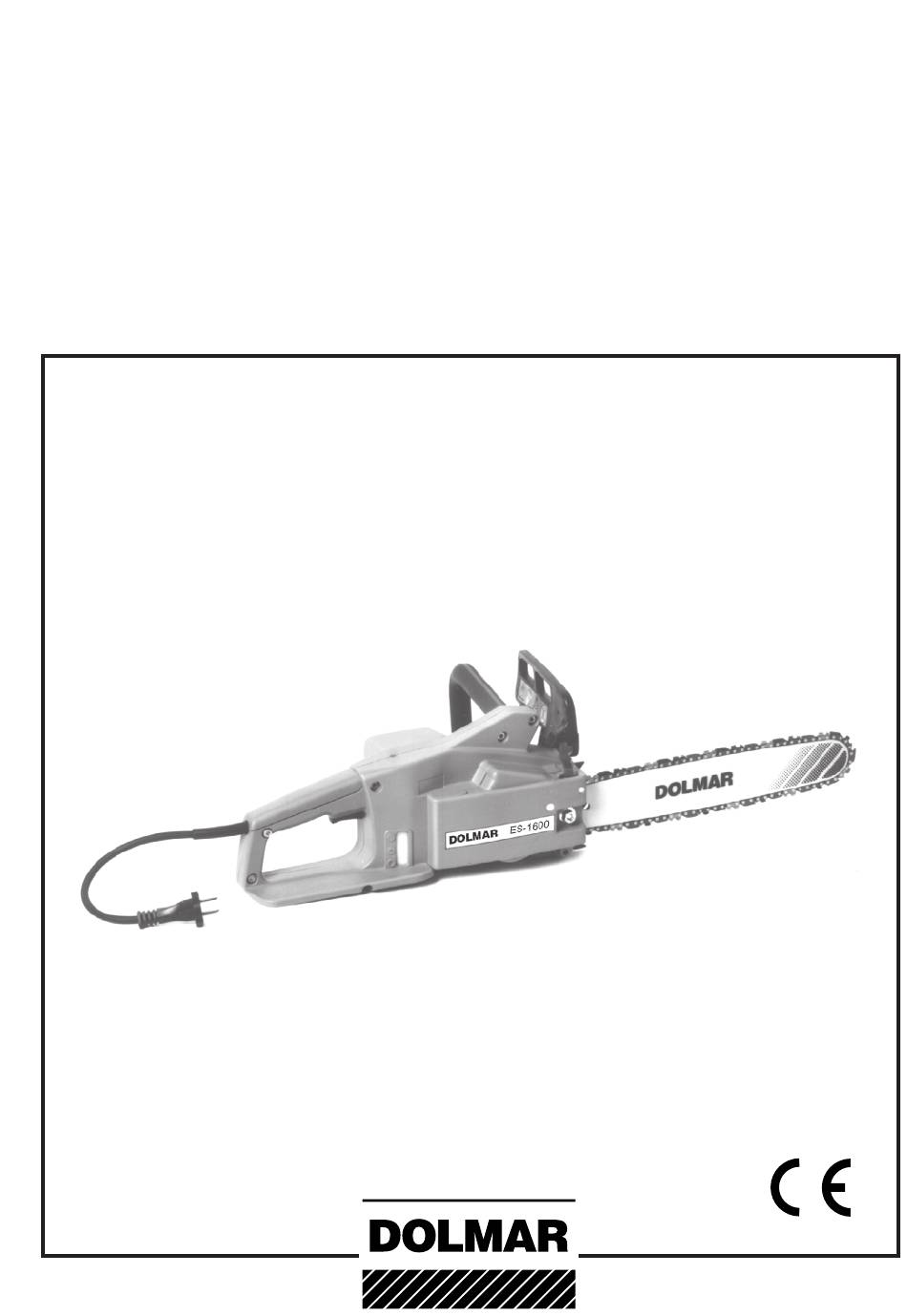

- Seite 1 Betriebsanweisung Achtung: Lesen Sie vor der ersten Inbetriebnahme diese Betriebsanweisung gründlich durch, und befolgen Sie unbedingt die Sicherheitsvorschriften! Betriebsanweisung sorgfältig aufbewahren! ES-140 ES-160 ES-1600 ES-1800...
- Seite 2 Wir gratulieren Ihnen zu Ihrer neuen DOLMAR Elektro-Motor- säge und sind überzeugt, daß Sie mit dieser modernen Ma- Lieferumfang ............... 3 EU-Konformitätserklärung ..........3 schine zufrieden sein werden. DOLMAR ist weltweit der älteste Verpackung ................. 3 Hersteller von Benzin-Motorsägen (1927) und hat daher die SICHERHEITSHINWEISE ............ 4 längste Erfahrung auf diesem Gebiet, Erfahrung, die auch...
- Seite 3 Sollte eines der hier aufgeführten Bauteile nicht im Lieferumfang enthalten sein, wenden Sie sich bitte an Ihren Verkäufer! EU-Konformitätserklärung Verpackung Die Unterzeichnenden, Junzo Asada und Reinhart Dörfelt, bevollmächtigt von der DOLMAR GmbH, erklären, daß die Geräte der Marke DOLMAR, Typ: EU-Baumusterprüfbescheinigungs Nr.: ES-140 1003 MSR Elektro-Motorsäge...
- Seite 4 SICHERHEITSHINWEISE Allgemeine Hinweise Zur Gewährleistung der sicheren Handhabung muß die Bedienperson unbedingt diese Betriebsanweisung lesen, um sich mit der Handhabung der Elektrosäge vertraut zu machen. Unzureichend informierte Bediener können sich und andere Personen durch unsachgemäßen Gebrauch gefähr- den. Elektrosäge nur an Benutzer ausleihen, die Erfahrung mit einer Elektrosäge haben.
- Seite 5 Leitungsquerschnitt des Verlängerungskabels unbedingt be- achten. Bei Verwendung einer Kabelrolle sollte das Kabel vollständig abgewickelt werden. Es dürfen nur Verlängerungs- kabel gemäß der „Technischen Daten“ verwendet werden. Bei Verwendung im Freien unbedingt darauf achten, daß das Kabel dafür zugelassen ist. Vor Arbeitsbeginn Elektrosäge auf einwandfreie Funktion und vorschriftsmäßigen betriebssicheren Zustand prü- fen!
- Seite 6 Elektrosäge so führen, daß sich kein Körperteil im verlänger- ten Schwenkbereich der Sägekette befindet (11). Mit der Elektrosäge nur Holz sägen. Nicht mit laufenden Sägekette den Erdboden berühren oder in den Boden sägen. Auf dem Boden liegende Hölzer müssen vor dem vollständigen Durchsägen gedreht werden, um Bodenkontakt mit der Kette zu vermeiden.
- Seite 7 ACHTUNG: Fäll- und Entastungsarbeiten dürfen nur von geschulten Personen durchgeführt werden! Verletzungsgefahr! Re- 45° gionale Vorschriften beachten! Mit Fällarbeiten darf erst begonnen werden, wenn sicherge- stellt ist, daß 45° a) sich im Fällbereich nur die mit dem Fällen beschäftigten Personen aufhalten, b) hindernisfreies Rückweichen für jeden mit der Fällarbeit Beschäftigten sichergestellt ist (der Rückweichweg soll schrägrückwärts unter ca.
- Seite 8 Wartungs- und Instandsetzungsarbeiten dürfen nur soweit ausgeführt werden, wie sie in dieser Betriebsanweisung beschrieben sind. Alle weiteren Arbeiten müssen vom DOLMAR Service übernommen werden. Nur Original DOLMAR Ersatzteile und Zubehör verwen- den. Bei Verwendung von nicht Original DOLMAR Ersatzteilen, Zubehör, Schienen/Ketten Kombinationen und Längen, ist mit erhöhter Unfallgefahr zu rechnen.
- Seite 9 Technische Daten ES-140 ES-160 ES-1600 ES-1800 Leistungsaufnahme Watt 1400 1600 1600 1800 Nennspannung / Netzfrequenz V / Hz 230…240~ / 50 Nennstromstärke Stromnetzsicherung Kabellänge Kettentyp 92, Hobby Kettenteilung inch .325 Schnittlänge Kettengeschwindigkeit Schalleistungspegel dB (A) WA av nach ISO 9207...
- Seite 10 INBETRIEBNAHME Montage der Sägeschiene und Sägekette Verwenden Sie den im Lieferumfang enthaltenen Kombi- schlüssel. ACHTUNG: Bei allen Arbeiten an Sägeschiene und Säge- Elektrosäge auf einen stabilen Untergrund setzen und folgen- kette unbedingt Schutzhandschuhe tragen de Schritte für die Montage der Sägekette und Sägeschiene und Netzstecker ziehen.
- Seite 11 HINWEIS: Kettenspanner (C/6) rechtsherum (im Uhrzeigersinn) dre- hen, bis Sägekette in die Führungsnut der Schienenunter- Wird die Kettenbremse des demontierten Kettenradschutzes seite eingreift (siehe Kreis). Mit linker Hand Sägeschiene versehentlich ausgelöst, muß sie vor der Montage des an das Gehäuse andrücken. Kettenradschutzes wieder gelöst werden.
- Seite 12 Sägekettenöl verhindert ein zu schnelles Abschleudern des ausgesetzt. Eine regelmäßige Überprüfung und Wartung dient Öls von der Sägevorrichtung. zu Ihrem eigenen Schutz und kann nur von einer DOLMAR Fachwerkstatt ausgeführt werden. Die Verwendung von Mineralölen ist nicht zulässig. Zur Schonung der Umwelt ist die Verwendung von biologisch Vor Arbeitsbeginn ist eine Funktionsprüfung durchzuführen.
- Seite 13 Öltank füllen Altöl Niemals Altöl verwenden! Nur bei ausgeschaltetem Motor und gezogenem Netz- stecker! Altöl ist höchstgradig umweltgefährdend! Umgebung des Tankverschlußes gut säubern, damit kein Altöle enthalten hohe Anteile an Stoffen, deren krebserregende Wirkung nachgewiesen ist. Schmutz in den Öltank gerät. Die Verschmutzungen im Altöl führen zu starkem Verschleiß...
- Seite 14 Motor sofort wieder ausschalten und Kettenbremse wieder lösen. Achtung: Sollte die Sägekette nach dieser Prüfung nicht sofort zum Stillstand kommen, darf auf keinen Fall mit der Arbeit begonnen werden. Bitte DOLMAR Fachwerkstatt aufsuchen. Kettenschmierung prüfen Niemals ohne ausreichende Kettenschmierung sägen. Sie verringern sonst die Lebensdauer der Sägevorrichtung!
- Seite 15 Kettenlauf, fördern den Verschleiß und führen zu Kettenbrüchen! Der Brustwinkel des Hobelzahnes von 85° ergibt sich durch ES-140, 160, 1600 ES-1800 die Eindringtiefe der Rundfeile. Wenn die vorgeschriebene Feile richtig geführt wird, ergibt sich der korrekte Brust- winkel von selbst.
- Seite 16 Mehrzweckfett und Fettpresse sind im Zubehör erhältlich. Das Austauschen des Kettenrades erfordert eine qualifizierte Mehrzweckfett (Best.-Nr. 944 360 000) Fachausbildung und eine mit Spezialwerkzeugen ausgestat- Fettpresse (Best.-Nr. 944 350 000) tete DOLMAR-Fachwerkstatt. Störungssuche Störung System Beobachtung Ursache Säge arbeitet nicht gesamt Elektromotor läuft nicht...
- Seite 17 Original Ersatz- und Zubehörteile erhalten Sie bei Ihrem Fachhändler. Er verfügt auch über die notwendigen Ersatzteillisten, um die benötigten Ersatzteilnummern zu ermitteln und wird laufend über Detailverbesserungen und Neuerungen im Ersatzteilangebot informiert. Bitte beachten Sie auch, daß bei der Verwendung von nicht Orginal DOLMAR Teilen eine Garantieleistung durch die DOLMAR- Organisation nicht möglich ist.
- Seite 18 Garantie DOLMAR garantiert eine einwandfreie Qualität und übernimmt die Kosten für eine Nachbesserung durch Auswechseln der schadhaften Teile im Falle von Material- oder Herstellungsfehlern, die innerhalb der Garantiezeit nach dem Verkaufstag auftreten. Bitte beachten Sie, daß in einigen Ländern spezifische Garantiebedingungen gültig sind. Fragen Sie im Zweifelsfall Ihren Verkäufer.
- Seite 19 Raum für Notizen...
- Seite 20 DOLMAR GmbH Änderungen vorbehalten Postfach 70 04 20 D-22004 Hamburg Form: 995 702 088 (2.98 D) Germany...
