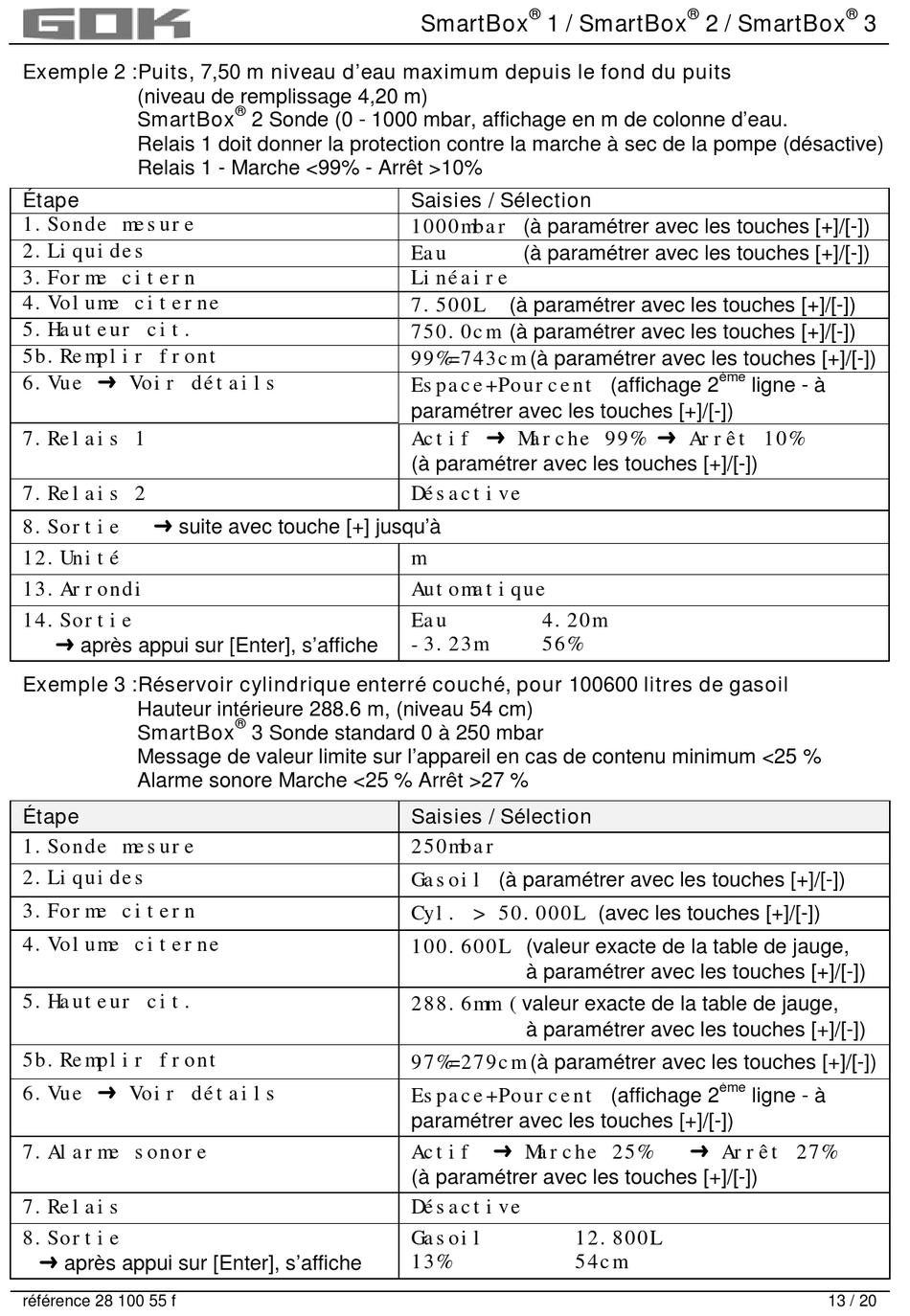

Exemple 2 :Puits, 7,50 m niveau d'eau maximum depuis le fond du puits
(niveau de remplissage 4,20 m)
SmartBox
Relais 1 doit donner la protection contre la marche à sec de la pompe (désactive)
Relais 1 - Marche <99% - Arrêt >10%
Étape
1.Sonde mesure
2.Liquides
3.Forme citern
4.Volume citerne
5.Hauteur cit.
5b.Remplir front
6.Vue  Voir détails
7.Relais 1
7.Relais 2
8.Sortie
 suite avec touche [+] jusqu'à
12.Unité
13.Arrondi
14.Sortie
 après appui sur [Enter], s'affiche
Exemple 3 :Réservoir cylindrique enterré couché, pour 100600 litres de gasoil
Hauteur intérieure 288.6 m, (niveau 54 cm)
SmartBox
Message de valeur limite sur l'appareil en cas de contenu minimum <25 %
Alarme sonore Marche <25 % Arrêt >27 %
Étape
1.Sonde mesure
2.Liquides
3.Forme citern
4.Volume citerne
5.Hauteur cit.
5b.Remplir front
6.Vue  Voir détails

7.Alarme sonore

7.Relais
8.Sortie
 après appui sur [Enter], s'affiche
référence 28 100 55 f
®
2 Sonde (0 - 1000 mbar, affichage en m de colonne d'eau.
®
3 Sonde standard 0 à 250 mbar
®
SmartBox 1 / SmartBox
Saisies / Sélection
1000mbar (à paramétrer avec les touches [+]/[-])
Eau (à paramétrer avec les touches [+]/[-])
Linéaire
7.500L (à paramétrer avec les touches [+]/[-])
750.0cm (à paramétrer avec les touches [+]/[-])
99%=743cm (à paramétrer avec les touches [+]/[-])
Espace+Pourcent (affichage 2
paramétrer avec les touches [+]/[-])
Actif  Marche 99%  Arrêt 10%
(à paramétrer avec les touches [+]/[-])
Désactive
m
Automatique
Eau 4.20m
-3.23m 56%
Saisies / Sélection
250mbar
Gasoil (à paramétrer avec les touches [+]/[-])
Cyl. > 50.000L (avec les touches [+]/[-])
100.600L (valeur exacte de la table de jauge,
à paramétrer avec les touches [+]/[-])
288.6mm (valeur exacte de la table de jauge,
à paramétrer avec les touches [+]/[-])
97%=279cm (à paramétrer avec les touches [+]/[-])
Espace+Pourcent (affichage 2
paramétrer avec les touches [+]/[-])
Actif  Marche 25%
(à paramétrer avec les touches [+]/[-])
Désactive
Gasoil 12.800L
13% 54cm
® ®
2 / SmartBox
ème
ligne - à
ème
ligne - à
 Arrêt 27%
13 / 20
