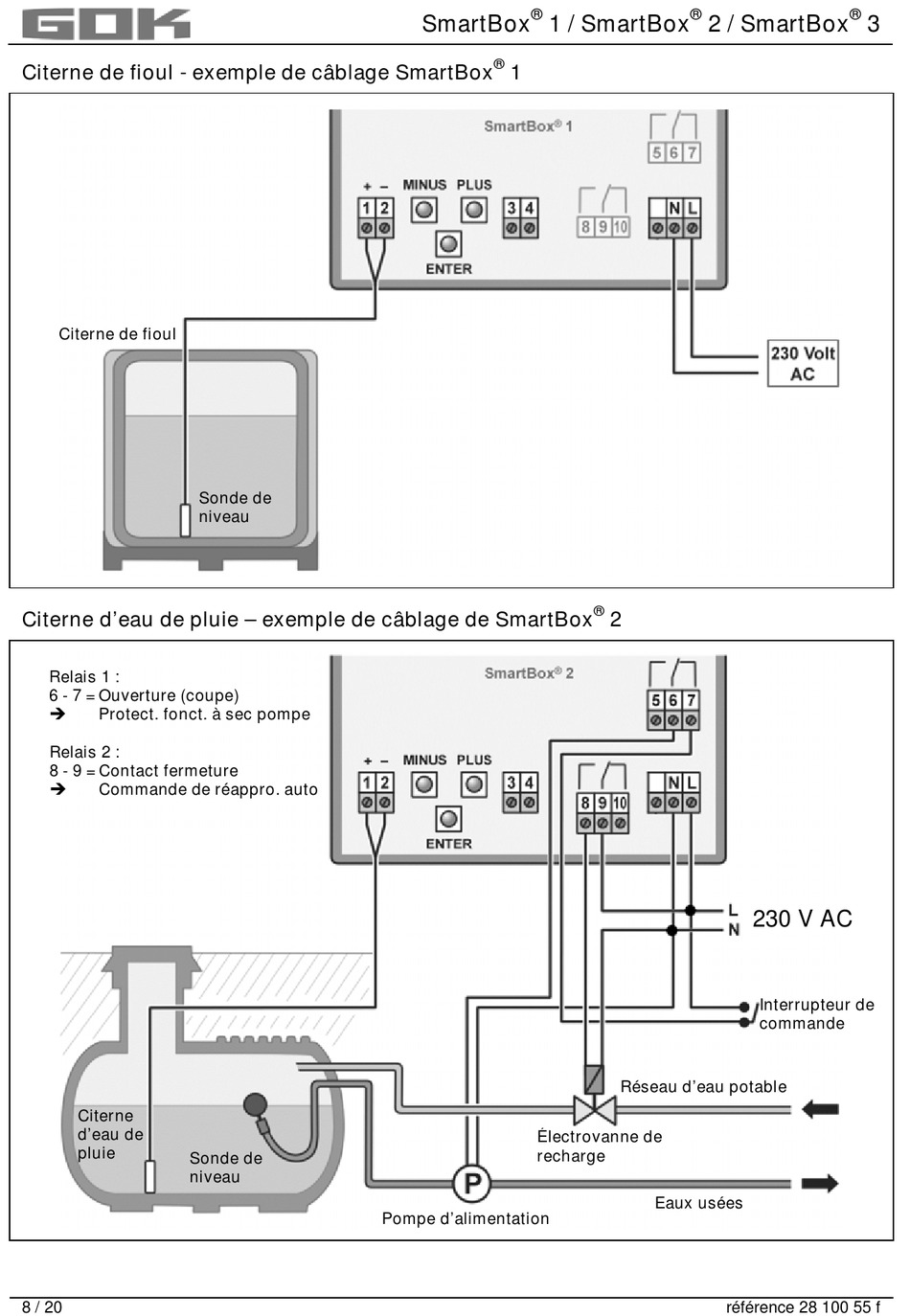

Citerne de fioul - exemple de câblage SmartBox
Citerne de fioul
Citerne d'eau de pluie – exemple de câblage de SmartBox
Relais 1 :
6 - 7 = Ouverture (coupe)
Protect. fonct. à sec pompe

Relais 2 :
8 - 9 = Contact fermeture
Commande de réappro. auto

Citerne
d'eau de
pluie
Sonde de
niveau
8 / 20
Sonde de
niveau
®
SmartBox 1 / SmartBox
®
1
Électrovanne de
recharge
Pompe d'alimentation
®
2 / SmartBox
®
2
230 V AC
Interrupteur de
commande
Réseau d'eau potable
Eaux usées
